Summary of Contents for RADSON HYBV

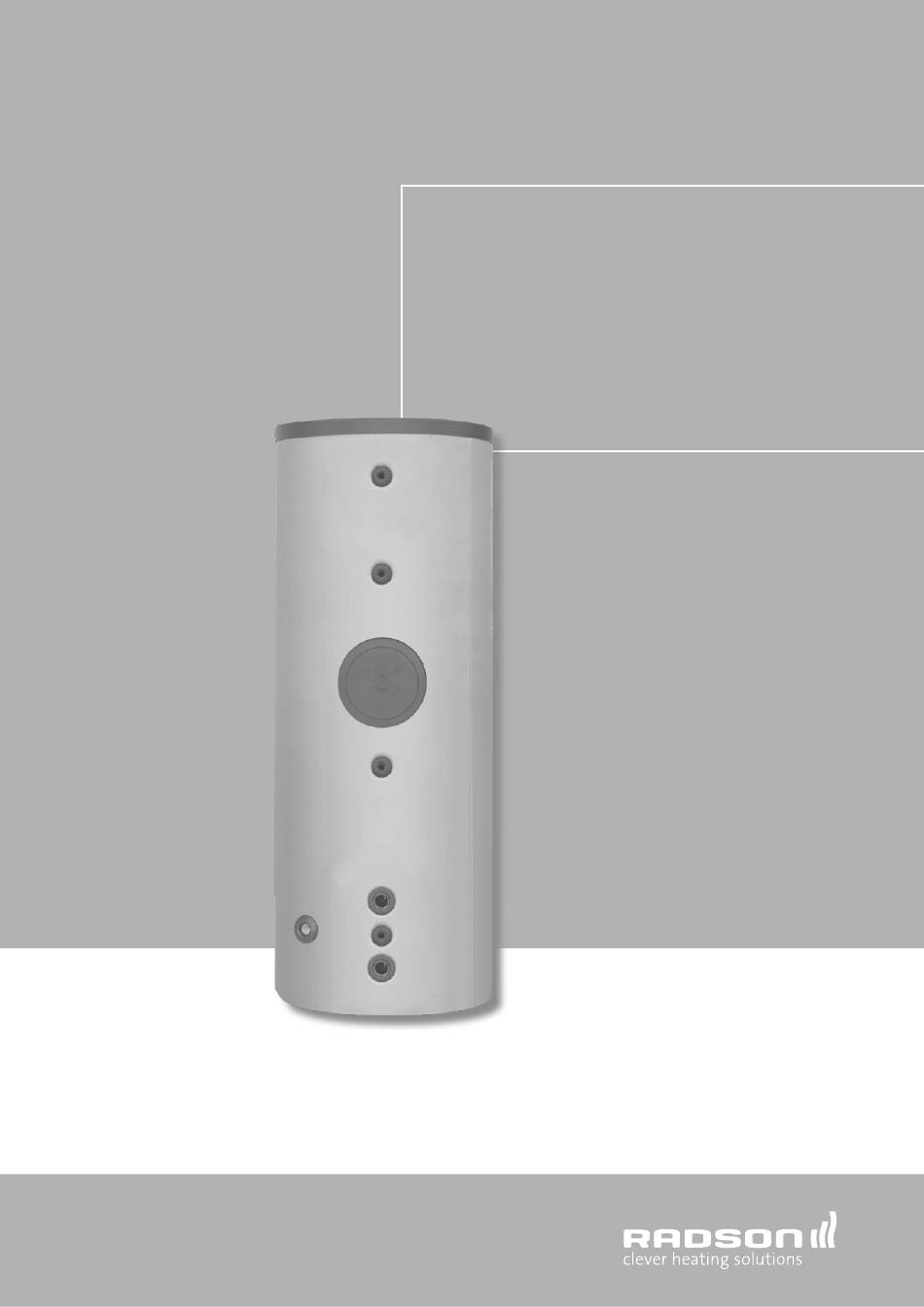

- Page 1 Combinatietank Combination tank HYBV Installatiehandleiding Installation manual...
- Page 2 Keep this manual in a dry place avoiding in this way to Opgelet! damage the information in order to consult it later. Bewaar de handleiding op een droge plaats om aantasting te vermijden zodat u ze later nog kunt raadplegen. beschrijving HYBV / description HYBV...
-
Page 3: Technical Specifications
technische gegevens technical specifications model / modell ref. 1000 u.m. HYBV300 HYBV500 nuttig volume (opslag sanitair/systeemwater) ℓ total capacity (sanitary water/heating water storage) (270/80) (450/74) ø zonder isolatie / without insulation ø met isolatie / with insulation hoogte / height 1925 2040 aanvoer sanitair warm water / outlet hot sanitary water... - Page 4 warmtewisselaars heat exchangers warmtewisselaars heat exchangers drukverlies warmtewisselaars pressure drop heat exchangers BOVENSTE/UPPER BOVENSTE/UPPER ONDERSTE/LOWER ONDERSTE/LOWER de warmte-uitwisseling van de vaste the heat exchange of the warmtewisselaars fixed heat exchangers Het thermische rendement van een warmtewisselaar, The thermal performance of a heat exchanger, ie, the namelijk het vermogen (W) dat deze aan het opgeslagen power (W) that this provides the water accumulation, is water geeft, wordt bepaald door middel van de...
- Page 5 De tanks HYBV zijn uitgerust met 1 elektronische anode. The boilers HYBV are delivered with nr. 1 electronic anode. De koppeling voor de elektronische anode bevindt zich op The connection for the electronic anode is located on the het bovenste gedeelte van de tank (Koppeling Z).
-
Page 6: Installation Instructions
installatie-instructies installation instructions installatie-instructies installation instructions dimensionering expansievat dimensioning expansion vessel Waarden in liter met betrekking tot: Values in litres relating to: - voordruk = 2,0 bar - pre-load pressure of 2.0 bar - druk veiligheidsklep = 6,0 bar - relief valve calibration pressure of 6.0 bar - expansie van 10 tot 90 °C. - Page 7 voorbeeld example voorbeeld example aansluitingsvoorbeeld connection example Installatieschema met vloerverwarming, productie van SWW en Plant layout with runderfloor heating, domestic hot water and integration with solar panels integratie met zonnepanelen µ ¸ ¹ 1 circulation pump mirai-smi 1 circulatiepomp Mirai-smi 2 circulation pump heating system 2 circulatiepomp thermische installatie 3 circulation pump solar heat...
- Page 8 Auteursrechten Emmeti powered by RADSON Alle rechten voorbehouden. Niets in deze publicatie mag worden gereproduceerd of verdeeld zonder de schriftelijke toestemming van Emmeti powered by RADSON. De gegevens in deze publicatie zijn, omwille van technische en/of commerciële redenen, onderhevig aan wijziging zonder voorafgaande kennisgeving.
