KAYA K-2020 User Manual

KULLANIM KILAVUZU
USER GUIDE
K-2020
DİKEY YAŞAM HATTI
VERTICAL LIFE LINE
Ürün Kullanım Raporu
Product Usage Report
Ürün Seri No
Serial Number : ...........................................................................................
Üretim Tarihi
Date of Production : ...........................................................................................
Sevk Tarih
Date of Delivery : ...........................................................................................
Kaşe İmza
Stamp & Signature : ...........................................................................................
.............................................................................................
.............................................................................................
.............................................................................................
.............................................................................................
.............................................................................................
.............................................................................................
.............................................................................................
.............................................................................................
.............................................................................................
Ürün İlk Kul. Tar.
Date of first use : ...........................................................................................
Kullanıcı Ad/Soyad
Name&Surname of user: ...........................................................................................
Ürün Yıllık Kontrolleri
Annual Product Inspections
No Yıllık Kontrol Tarihi
Gelecek Yıl Kontrol Tarihi
Nu Inspection Date Next Inspection Date
1
2
3
4
5
6
7
KYS_K2020_KLK_01_050617_A
Kontrol Eden Ad/Soyad
Inspected by
TR/ENG
K-2020
(TR) K-2020 Dikey Yaşam Hattı - (Hat Üzerinde Şok Emicili)
(EN) K-2020 Vertical Life Line (Energy Absorber Integrated)
EN 353-1:2014
K-2020 F-5
Test Eden Onaylı Kuruluş / Tested by Notified Body
APAVE SUDEUROPE SAS (n°0082)
13322 MARSEILLE CEDEX 16 – France
T: +33 (0) 4 76 53 52 22
F: +33 (0) 4 76 53 32 40
(TR) K-2020 Dikey Yaşam Hattı - (Hat Üzerinde Şok Emicili
(EN) K-2020 Vertical Life Line (Energy Absorber Integrated)

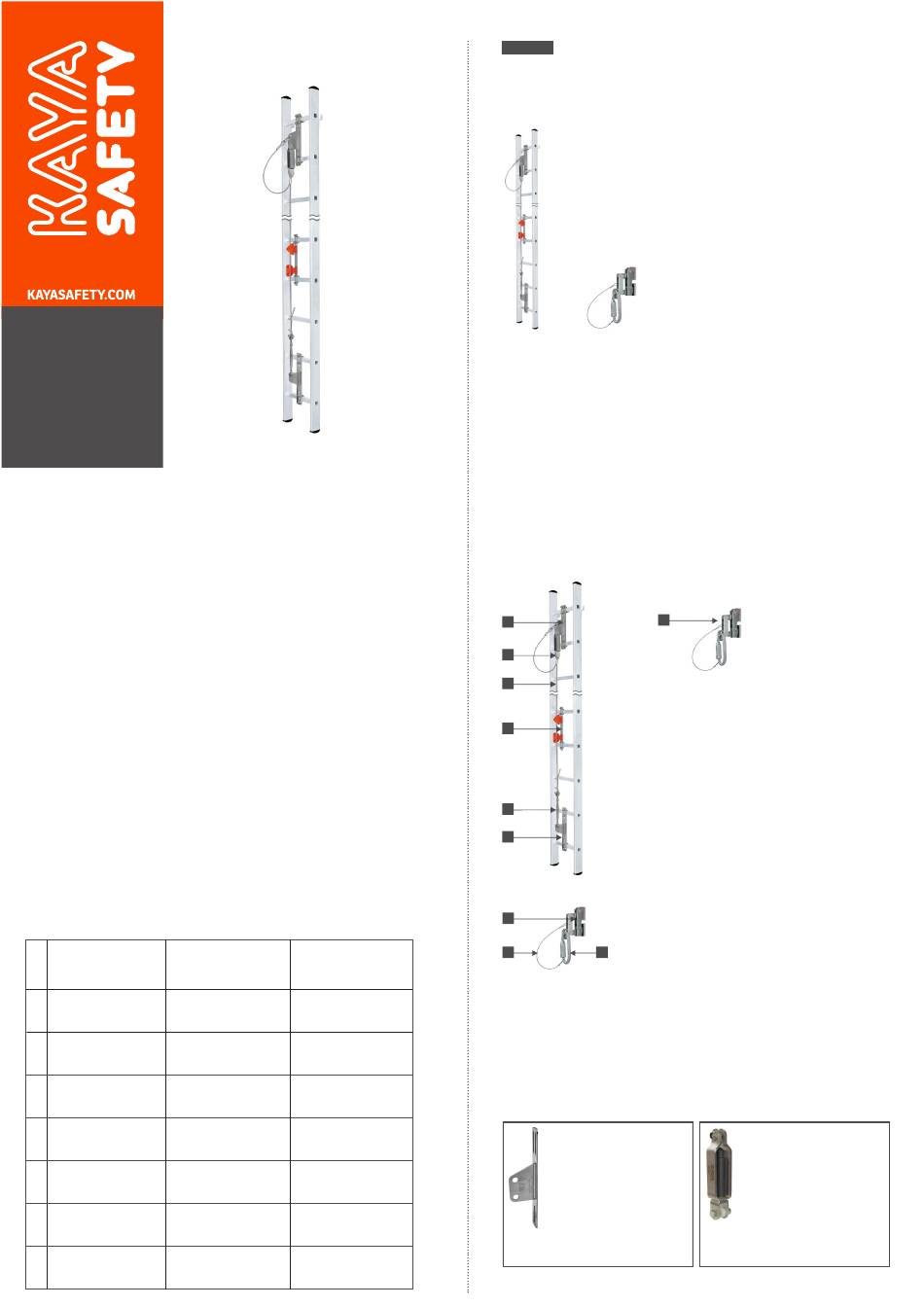

(TR) Ürün Bileşenleri
(EN) Product Components
7
1
2
3
K-2020
(TR) Ürün Bileşenleri
4
(EN) Product Components
1- AP-300 A Üst Ankraj Plakası
/ Upper Anchor Palate
2- FA-50 Şok Emici / Energy Absorber
3- LL-100 Yaşam Halatı / Lifeline Wire Rope
5
4- FC-30 V Halat Rehberi / Rope Guide
5- FS-40 Gerdirme / Tensioner
6
6- AP-300 B Alt Ankraj Plası
/ Bottom Anchor Plate
7- F-5 Halat Tutucu / Rope Grabe
1
1 3
F-5
(TR) Ürün Bileşenleri
1- F-5.1 Halat Tutucu / Rope Grabe
2- Ø 1,5 mm Çelik Halat / Steel Wire Rope - Galvanize
3- K-2/3ACP Oval 3 hareketli oromatik karabina (Pimli) / Oval Tree step
automatic steel carabiner with captive pin.
(TR) Mazleme Özellikleri
(EN) Material Specification
AP-300 A
Üst Ankraj Braketi / Top Anchor Bracket
Malzeme : AISI 316 Paslanmaz Çelik
Material: AISI 316 Stainless Steel
Kaplama: Elektro Polisaj
Body Finish: Electro Polishing
Mukavemet / Strength : 25 kN
FA-50
Şok EMici / Energy Absorber
Metal Gövde Malzeme: AISI 316
Paslanmaz Çelik
Metal Body Material: AISI 316
Stainless Steel
Şok Emici Malzeme: Poliüretan
Energy Absorber Material: Polyuretan
Kaplama : Electro Polisaj
Body Finish : Electro Polishing
Mukavemet / Strength : 5,5 kN
