Verwendungsbereich:
Die Geräte sind ausschließlich für den Einsatz zum Verstärken sowie Verteilen
von Radio- und Fernsehsignalen im Haus geeignet! Wird ein Gerät für andere
Einsätze verwendet, wird keine Garantie übernommen!

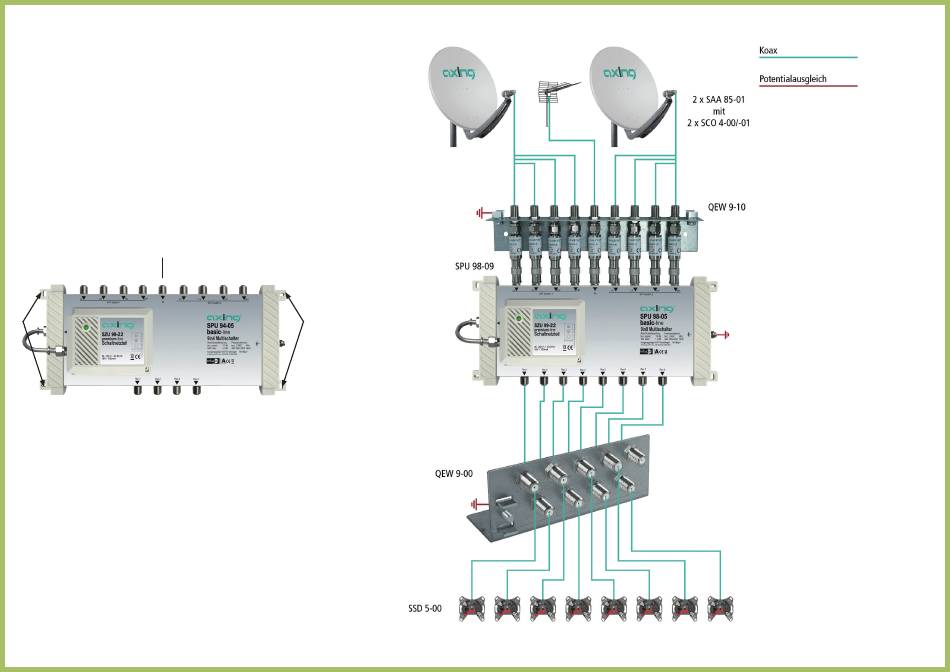

Die Abbildung zeigt ein Anwendungsbeispiel für die Verteilung von 8
SAT-ZF-Polarisationsebenen inklusive terrestrischer Signale (z.B. UKW-Radio)
Potentialausgleich und Montage:
Zur Vermeidung gefährlicher Überspannungen (Achtung: Brand-/Lebensgefahr),
müssen die Geräte gemäß EN 60728-11 am Potentialausgleich angeschlossen
werden.
 Verwenden Sie den am Gerät angebrachten Potenzialaus gleichsanschluss
(1).
 Um den Außenleiter der Koaxialkabel am Potentialausgleich anzuschließen,
verwenden Sie z. B. QEW-Erdungswinkel an den Ein- und Ausgängen des
Geräts.
 Verwenden Sie die dem Gerät beiliegenden Montageschrauben und die
Montagelöcher am Gerät (2).
Eingang (TERR)
Eingänge (SAT-System 1)
2
Teilnehmerausgänge
HF-Anschluss:
 Verbinden Sie die SAT-Eingänge des Multischalters mit den LNBs Ihrer
SAT-Empfangsantenne. Speisen Sie in den terr. Eingang Ausgangssignale
eines terrestrischen Verstärkers bzw. eines BK-Hausanschlussverstärkers ein.
 Verbinden Sie die Ausgänge des Multischalters mit den Antennensteckdo-
sen. Verwenden Sie hierfür hochgeschirmte Koaxialkabel mit F- Anschluss-
steckern. Passende Kabel und Stecker finden Sie im aktuellen AXING-Kata-
log oder unter www.axing.com.
Eingänge (SAT-System 2)
2
1
