Westermo RD-48 LV User Manual

Rs-422/485 repeater
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Installationsanvisning
User Guide
Installation Anleitung
Manuel D´installation
6153-2004
RD-48
H V / L V
RS-422/485 Repeater
Répéteur RS-422/485
www.westermo.com

Advertisement

loading
Need help?

Need help?

Do you have a question about the RD-48 LV and is the answer not in the manual?

Questions and answers

Summary of Contents for Westermo RD-48 LV

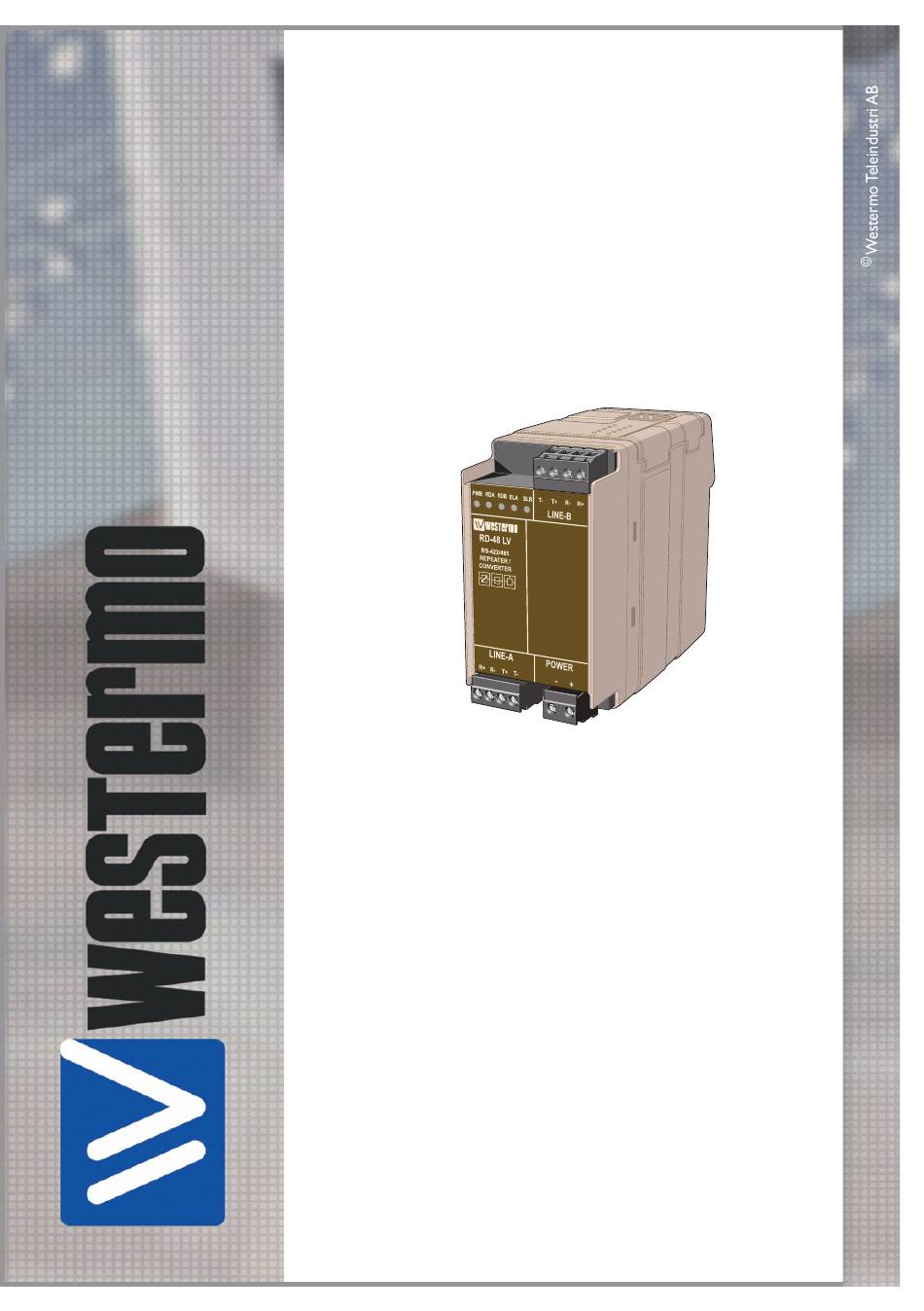

  • Page 1 Installationsanvisning User Guide Installation Anleitung Manuel D´installation 6153-2004 RD-48 H V / L V RS-422/485 Repeater Répéteur RS-422/485 www.westermo.com...

  • Page 2: Table Of Contents

    Innehållsförteckning 1.  Introduktion     ................................2.  Säkerhet     ..................................3.  Godkännanden    3   ...............................            56 – 57 3.1 Tillverkardeklaration (Declaration of Conformity)   ..........4.  Specifikationer   4    ................................           4  4.1  Anslutningar  .................................  ...

  • Page 3: Introduktion

    1.  Introduktion RD-48 är en industriell repeater för RS-422/485 system. Den kan också användas   som omvandlare mellan 2- och 4-tråds system eller som isolator för att skydda   t ex PLC-system från transienter och överspänningar. RS-422/485 standard stöder 32 noder på en sträcka av 1200 meter. RD-48 ökar detta  med ytterligare 31 noder och 1200 meter. RD-48 monteras på en standard 35 mm   DIN skena. 2.  Säkerhet Allmänt: Innan enheten används, läs denna manual fullständigt och jämför med uppgifter på  enheten, samt säkerställ att du har förstått all information. Kontrollera att användan- det av enheten i din installation inte kommer att överskrida specificerade säkerhet  s - prestanda för enheten. Före installation, reparation, eller modifiering: Potentialutjämna dig till en jordnings punkt (tex. genom att använda handledsband),  så att skada av intern elektronik på grund av elektrostatiska urladdningar (ESD)  förhindras.  Koppla ifrån enheten från AC/DC matningsnät samt alla andra elektriska anslutnin- gar, så att åtkomst till farliga spänningar förhindras. Installation: Enheten är konstruerad för användning i professionella system. Enheten skall   installeras i utrymmen med  begränsad åtkomst, tex. låsbart skåp med tillträde  endast för service personal. Enheten är konstruerad för fast anslutning till AC/DC matningsnät och skall install- eras av behörig personal.  Enhetens anslutning till matningsnätet skall vara tillräckligt avsäkrat, och om så  krävs skall det vara möjligt att manuellt koppla från enheten från matningsnätet.  Observera att nationella installations regler skall följas. Enhet med märkspänning överskridande 42,4 V topp eller 60V DC, klassas som  skyddsjordad (klass I) utrustning. Enhet med märkspänning underskridande 42,4 V topp eller 60V DC, klassas som  klass III utrustning och skall vara separerad från farlig spänning med dubbel eller  förstärkt isolation. Enheten kyls genom konvektion. Följ föreskrivna monterings rekommendationer  för att förhindra störningar i kylande luftström kring enheten (se Installation). 3.  Godkännanden Uppfyllande av direktiv 2006/95/EC (lågspänningsdirektivet) har säkerställts genom  ...

  • Page 4: Specifikationer

    4.  Specifikationer 4.1  Anslutningar Matningsanslutning Modell  RD-48 LV    RD-48 LV TEMP  RD-48 HV  Märkspänning  12–48 VDC  95–240 VAC      110–250 VDC Arbetsspänning  9,6–57,6 VDC  85,5–264 VAC      88–300 VDC Märkström  300 mA  50 mA Märkfrekvens  –  48–62 Hz Polaritet  Polaritets skyddad  Polaritets oberoende Anslutning  2-position skruvplint  3-position skruvplint Anslutnings area  0,2 – 2,5 mm² (AWG 24-12) Säkring  Säkras externt RS-422/485 gränssnitt – Linje A Elektrisk specifikation  RS-422/485 Datahastighet ...

  • Page 5: Mekaniska Data

    4.4  Mekaniska data Dimension (B x H x D)  55 x 128 x 100 mm Vikt  0,3 kg Montering  35 mm DIN-skena Kapsling  IP 20 (IEC 529) 5.  Underhåll Inget krav på underhåll, så länge enheten används   på avsett sätt inom specificerade förutsättningar. 6.  Installation 6.1  Montering/Demontering Före montering eller demontering av enheten: Potentialutjämna dig till en jordnings punkt (tex. genom att  använda handledsband), så att skada av intern elektronik på  grund av elektrostatiska urladdningar (ESD) förhindras. Koppla ifrån enheten från AC/DC matningsnät samt alla andra  elektriska anslutningar, så att åtkomst till farliga spänningar för- hindras. Montering Enheten är avsedd att monteras på en 35 mm DIN skena vilken skall vara horisontellt  fastsatt, tex. på en vägg eller montageplåt i skåp. Enheten kyls genom konvektion. För att förhindra störningar i kylande luftström kring  enheten krävs ett fritt utrymme på   25 mm ovan/nedan och 10 mm till vänster/höger om enheten. Snäppfastsättning utan verktyg, se figur. Min   10 mm  (0.4 inches) 25 mm 25 mm Demontering Pressa ner den svarta hållaren på enhetens nedre del  med hjälp av en skruvmejsel, se figur. 6153-2004...

  • Page 6: Anslutningar

    6.2  Anslutningar Line B gränssnitt Matningsgränssnitt Line A gränssnitt 6153-2004...

  • Page 7: Matning (Rd-48 Hv)

    6.2.1  Matning (RD-48 HV) 3-polig skruvplint  Beskrivning L  Spänning AC fas / Spänning DC N  Spänning AC nolla / Spänning DC    Spänning AC skyddsjord 6.2.2  Matning (RD-48 LV / RD-48 LV TEMP) 2-polig skruvplint  Beskrivning Nr. 1  Spänning DC –  Nr. 2  Spänning DC + 6.2.3  Linje A RS-422/485 4-polig skruvplint  Beskrivning  Beskrivning Nr. 1  In  R+    RS-422 mottagare Nr. 2  In  R–    RS-422 mottagare Nr. 3  In/Ut  T+    RS-422/485 sändare/mottagare Nr. 4  In/Ut  T– ...

  • Page 8: Switchinställningar

    6.4  Switchinställningar DIP-switchar är tillgängliga under locket på toppen/fronten av modemet. DIP-switcharna  används för att konfigurera enheten. Varning! Potentialutjämna dig till en jordningspunkt (t ex genom att använda handledsband),  så att skada av intern elektronik på grund av elektrostatiska urladdningar (ESD)  förhindras, innan locket på modemets topp tas av. Varning! Öppna ej ansluten enhet. Koppla ifrån enheten från AC/DC matningsnät samt alla andra elektriska anslut- ningar, så att åtkomst till farliga spänningar förhindras. 6153-2004...
  • Page 9 Switchblock 1 – S1  Hastighet Formatinställningar 9 bitar   ON  ON  ON  300 bit/s 57 600 bit/s format   1  2  3 4  5 6   1  2  3 4  5 6   1  2  3 4  5 6 10 bitar   ON  ON  ON  1 200 bit/s 93 750 bit/s format   1  2  3 4  5 6   1  2  3 4  5 6  ...
  • Page 10 Switchblock 3 – S3  RS-422/485 inställning Linje-A Inaktiv   Inaktiv   ON  ON  fail-safe 4-tråd fail-safe 2-tråd   1  2  3 4  5 6   1  2  3 4  5 6 Aktiv   Aktiv   ON  ON  fail-safe 4-tråd fail-safe 2-tråd   1  2  3 4  5 6   1  2  3 4  5 6 ON  Ingen terminering  Ingen terminering  ON  4-tråd 2-tråd  ...

  • Page 11: Funktionsbeskrivning

    7.  Funktionsbeskrivning 7.1  Driftsätt RS-485 repeater Detta driftsätt används för att utöka   LINE-A LINE-B antalet laster eller längden på en 2-tråds  T– T– (RS-485) bus. RS-422 repeater LINE-A LINE-B Detta driftsätt används för att utöka antalet  T– T– laster eller längden på en 4-tråds (RS-422)  R– R– bus. RS-422/485 converter LINE-A LINE-B Detta driftsätt används för att omvandla   T– T– 2-tråds (RS-485) till/från 4-tråds (RS-422)  R– kommunikation.  OBS!    R +/R–, T+/T– definitionerna är ej standardiserade.   Det kan hjälpa att skifta polaritet om enheten inte fungerar. 6153-2004...

  • Page 12: Val Av Datahastighet Och Format

    7.2 Val av datahastighet och format Datahastighet och format används för att bestämma vändtiden på RS-422/485 bussen.   För att optimera funktionen måste datahastighet och format ställas in enligt det använda  protokollet.  Switcharna för datahastighet ställer in hastighet på både linje A och linje B. Observera att RD-48 är en transparant enhet och att datahastigheten måste vara den  samma på båda sidor av enheten.  Med formatswitcharna väljer man format på både linje A och linje B.    9-, 10- eller 11-bitars  format används för asynkrona protokoll. Synkront format innebär att sändaren aktiveras i  11 bitar efter en detekterad data bit. 7.3  Inställning av retiming Retiming är möjlig på de högre datahastigheterna (187,5 kbit/s och högre).   Retiming åter  s kapar databitarna till rätt bitlängd beroende på inställd hastighet.  Användandet av retiming gör det möjligt att koppla in ett större antal RD-48 i serie. 7.4  Inställning av anti-blocking Anti- blocking funktionen säkrar kommunikationen på båda sidor om RD-48 repeatern.  Om linjen är konstant aktiv (blockerad) i mer än 50 ms kommer anti-blocking funktionen  att bryta förbindelsen på den sidan av repeatern. Detta gör det möjligt att kommunicera   mellan enheter på andra sidan av repeatern. När linjen blir återställd kommer repeatern  automatiskt att återuppta förbindelsen. 7.5 Val av RS-422/485 struktur  Ett standard RS-422/485 system skall alltid vara i form av en busstruktur. Om man   använder RD-48 är det möjligt att konstruera stjärnnät.  Det är viktigt att terminera   RS-422/485 nät för att förhindra reflektioner och störningar i systemet, RD-48 är  beroende av detta för en korrekt funktion. I ett standardnätverk skall fail-safe funktionen också vara inkopplad. Fail-safe tvingar mot- tagaren till en definierad nivå då inkopplad sändare är inaktiv. Detta gör systemet mindre  stör  k änsligt. Vi rekommenderar inställning av terminering och fail-safe enligt applikationsexemplet. 6153-2004...

  • Page 13: Blockdiagram

    8.  Blockdiagram Insulated power supply 6153-2004...

  • Page 14: Applikationsexempel

    9.  Applikationsexempel En typisk applikation är om man behöver koppla nätet som ett stjärnnät.   Detta tillåter normalt inte RS-422/485.  Ansluter man en RD-48 repeater   i varje grenkoppling (max 30 cm från bussen) kan förgreningarna förlängas   ända upp till 1200 m. Observera terminering och fail-safe-inställningarna i nätet. RD-48 Terminering och fail-safe RD-48 RD-48 RD-48 RD-48 Linje R– = Terminering och fail-safe OBS! Maximalt 8 repeaters är möjligt att koppla i serie RD-48 RD-48 RD-48 RD-48 RD-48 RD-48 RD-48 RD-48 6153-2004...
  • Page 15 Contents 1.  Introduction     ................................2.  Safety      ....................................3.  Approvals    16    ..................................           56 – 57 3.1  Declaration of Conformity  ....................... 4.  Specifications    17    .................................            17  4.1 ...

  • Page 16: Introduction

    1.  Introduction The RD-48, is an industrial repeater for RS-422/485 buses. It can also be used as   an converter between 2- and 4-wire systems or as an isolator to protect for example   a PLC from transients or overvoltage. The standard RS-422/485 bus supports 32 nodes at a distance of 1200 meters.   The RD-48 gives you another 31 nodes and further max.1200 meters. The RD-48   is designed to be mounted on a standard 35 mm DIN-rail. 2.  Safety General: Before using this unit, read this manual completely and gather all information on  the unit. Make sure that you understand it fully. Check that your application does  not exceed the safe operating specifications for this unit. Before installation, maintenance or modification work: Prevent damage to internal electronics from electrostatic discharges (ESD)   by discharging your body to a grounding point (e.g. use of  wrist strap). Prevent access to hazardous voltages by disconnecting the unit from AC/DC   mains supply and all other electrical connections. Installation: This unit should only be installed by qualified personnel. This unit should only be installed in a “restricted access area”, for example   a lockable cabinet where access is restricted to service personnel only. This unit is intended for permanent connection to the AC/DC mains supply. The power supply wiring must be sufficiently fused, and if necessary it must be  possible to disconnect manually from the AC/DC mains supply. Ensure compliance  to national installation regulations. Unit with the rated voltage exceeding 42.4 V peak or 60 VDC, is defined as class I  equipment with a protective earthing conductor terminal. Unit with the rated voltage up to 42.4 V peak or 60 VDC, is defined as class III  equipment and shall be separated from hazardous voltage by double or reinforced  insulation. This unit uses convection cooling. To avoid obstructing the air flow around the  unit, follow the spacing recommendations (see under chapter Installation). 3.  Approvals Conformity with the Directive  2006/95/EC (Low Voltage Directive) has been assessed by  application of the standard EN 60950-1. Conformity with the Directive 2004/108/EC (Electromagnetic compatibility)   has been assessed by application of standards EN 61000-6-2 (industrial immunity)   and EN 61000-6-3 (residential emission).

  • Page 17: Specifications

    4.  Specifications 4.1  Connections Power interface Model description  RD-48 LV    RD-48 LV TEMP  RD-48 HV Rated voltage  12–48 VDC  95–240 VAC      110–250 VDC Operating voltage  9.6–57.6 VDC  85.5–264 VAC      88–300 VDC Rated current  300 mA  50 mA Rated frequency  –  48–62 Hz Polarity  Reverse polarity protected  Polarity independent Connection  2-position screw terminal  3-position screw terminal Connector size  0.2 – 2.5 mm² (AWG 24-12) Fuse  To be externally fused. RS-422/485 interface – Line A Electrical specification  RS-422/485 Data rate ...

  • Page 18: Mechanics

    4.4  Mechanics Dimension (W x H x D)  55 x 128 x 100 mm Weight  0.3 kg Mounting  Snap on mounting to 35 mm DIN-rail Degree of protection  IP 20 (IEC 529) 5.  Maintenance No maintenance is required, as long as the unit is used as  intended within the specified conditions. 6.  Installation 6.1  Mounting / Removal Before mounting or removing the unit: Prevent damage to internal electronics from electrostatic  discharges (ESD) by discharging your body to a grounding  point (e.g. use of  wrist strap). Prevent access to hazardous voltages by disconnecting  the unit from AC/DC mains supply and all other electrical  connections. Mounting This unit should be mounted on 35 mm DIN-rail which is horizontally mounted on a wall  or cabinet backplate.  This unit use convention cooling. To avoid obstructions to the airflow around the unit,  use the following spacing rules. Recommended spacing 25 mm (1.0 inch) above/below and  10 mm (0.4 inches) left/right the unit.  Snap on mounting, see figure Min   10 mm  (0.4 inches) 25 mm 25 mm Removal Press down the black support at the back of the unit  using a screwdriver, see figure. 6153-2004...

  • Page 19: Connections

    6.2  Connections Line B interface Power interface Line A interface 6153-2004...

  • Page 20: Power (Rd-48 Hv)

    6.2.1  Power (RD-48 HV) 3-pos screw terminal  Description L  Power AC line / Power DC  N  Power AC neutral / Power DC    Power AC protective earth 6.2.2  Power (RD-48 LV / RD-48 LV TEMP) 2-pos screw terminal  Description No. 1  Power DC – No. 2  Power DC + 6.2.3  Line A RS-422/485 4-pos screw terminal  Direction  Description No. 1  In  R+    RS-422 receiver No. 2  In  R–    RS-422 receiver No. 3  In/Out  T+    RS-422/485 transmitter/receiver No. 4  In/Out  T– ...

  • Page 21: Dip Switch Settings

    6.4  DIP switch settings DIP-switches is assessable under the lid on top/front of the unit. DIP-switches is used   to configure the modem. Warning! Prevent damage to internal electronics from electrostatic discharges (ESD) by   discharging your body to a grounding point (e.g. use of wrist strap), before the   lid on top of the modem is removed. Warning! Do not open connected equipment.  Prevent access to hazardous voltages by disconnecting the unit from AC/DC mains  supply and all other electrical connections. 6153-2004...
  • Page 22 Switch block 1 – S1  Data rate Format settings 9 bits   ON  ON  ON  300 bit/s 57 600 bit/s format   1  2  3 4  5 6   1  2  3 4  5 6   1  2  3 4  5 6 10 bits   ON  ON  ON  1 200 bit/s 93 750 bit/s format   1  2  3 4  5 6   1  2  3 4  5 6  ...
  • Page 23 Switch block 3 – S3  RS-422/485 setting Line-A Inactive   Inactive   ON  ON  fail-safe 4-wire fail-safe 2-wire   1  2  3 4  5 6   1  2  3 4  5 6 Active   Active   ON  ON  fail-safe 4-wire fail-safe 2-wire   1  2  3 4  5 6   1  2  3 4  5 6 No termination  No termination  ON  ON  4-wire 2-wire  ...

  • Page 24: Functional Description

    7.  Functional description 7.1  Operating modes RS-485 repeater This operating mode is used to extend /  LINE-A LINE-B increase number of loads on a 2-wire   T– T– (RS-485) bus. RS-422 repeater LINE-A LINE-B This operating mode is used to extend /  T– T– increase number of loads on a 4-wire   R– R– (RS-422) bus. RS-422/485 converter This operating mode is used to convert  LINE-A LINE-B between 2- (RS-485) and 4-wire (RS-422)    T– T– communication.  R– N.B!    R +/R–, T+/T– definitions are not standard. It can help to switch polarity. 6153-2004...

  • Page 25: Selection Of Data Rate/Format

    7.2  Selection of datarate / format The data rate and format settings is used to decide the turning time on the RS-422/485  bus. For optimum performance the data rate and format settings needs to be set up  according to the used protocol. The data rate switches selects the operating speed on both line-A and line-B. Observe  that the RD-48 is a transparent unit and the data rate needs to be the same on both  sides of the unit.  The format switches selects the data format on both line-A and line-B. 9,10 or 11-bit   format is used for asynchronous protocols. Synchronous mode activates the transmitter  for 11 bits after a detected edge in data. This mode is used for synchronous protocols. 7.3  Setting of retiming Retiming is possible on higher data rates (187.5 kbit/s and higher) and recreates the   data bits to exact bit length set up by the speed selection. The use of retiming makes   it possible to connect an increased number of RD-48 units on a line. 7.4  Setting of anti-blocking The anti blocking function secures transmission on each side of the RD-48 repeater.   If the line is constant active (blocked) for more than 50 ms the anti blocking function   will disconnect this side of the repeater. This makes it possible to communicate between  units on the other side of the repeater. When the line is cleared the repeater will auto- matically reconnect the disconnected side. 7.5  Selection of RS-422/485 setting  When an RS-422/485 system is installed it should always form a bus structure. Using   the RD-48, it is possible to produce a star network of several busses. It is important to  terminate RS-422/485 equipment correctly. In standard networks the fail-safe function  should also be connected which is provided to push the unit to a defined state when   the RS-422/485 line becomes undefined. The RD-48 relies on this for operation. We recommend connection of termination and fal-safe as shown in the application note. 6153-2004...

  • Page 26: Block Diagram

    8.  Block diagram Insulated power supply 6153-2004...

  • Page 27: Application Example

    9.  Application example Normally star networks is not allowed in RS-422/485 applications. Using the RD-48  makes it possible to create branches up to 1200 m. Observe that the RD-48 should be  connected a maximum of 30 cm from the bus. Observe setting of termination and fail-safe. RD-48 Termination and fail-safe RD-48 RD-48 RD-48 RD-48 Line R– = Termination and fail-safe Note ! It is not possible to have more than 8 repeaters in serial connection RD-48 RD-48 RD-48 RD-48 RD-48 RD-48 RD-48 RD-48...
  • Page 28 Inhalt 1.  Einleitung      ..................................2.  Sicherheitshinweise      ............................3.  Zulassungen    31    ................................           56 – 57 3.1  Konformitätserklärung (Declaration of Conformity)   .......... 4. Technische Daten    32  ..............................            32 ...

  • Page 29: Einleitung

    1.  Einleitung Der RD-48 ist ein industrieller Repeater für RS-422/485 Busnetze. Desweiteren kann er  als Konverter zwischen 2- und 4-Draht Systemen eingesetzt werden, und als Isolator zum  Schutz vor Transienten oder Überspannungen. Der Standard RS-422/485 Bus unterstützt 32 Slaves bei einer Distanz von 1200 m.   Der RD-48 ermöglicht weitere 31 Slaves und max. 1200 m. Der RD-48 ist für die  Montage auf einer Standard 35 mm Hutschiene entwickelt. 2.  Sicherheitshinweise Allgemeines: Vor dem Einsatz des Gerätes ist die Bedienungsanleitung vollständig zu lesen.  Überprüfen Sie, dass der Einsatz dieser Geräte keine Vorschriften verletzt, und den  Spezifikationen des Geräts entspricht.  Vor der Installation, Wartung oder Modifikation: Vermeiden Sie Schaden an der Elektronik durch elektrostatische Aufladung (ESD)  indem Sie sich vorher an einem Erdpunkt entladen (z.B. Einsatz eines  Erdarmbandes). Vermeiden Sie durch Abziehen der Spannungsversorgung, dass stromführende Teile  berührt werden können. Installation: Es sollte nur in einem gesicherten Umfeld betrieben werden, zu dem nur  Servicepersonal Zutritt hat.  Die Einheit ist zum permanenten Anschluss an AC/DC Spannungsversorgungen  gedacht und darf nur von geeignetem Personal installiert werden. Die AC/DC Versorgungsleitungen sind ausreichend abzusichern, und eine manuelle  Unterbrechungsmöglichkeit ist bei Bedarf vorzusehen. Beachten Sie auch die  nationalen Vorschriften zu diesem Thema. Ein Gerät welches mit mehr als 42.4V Spitze oder 60V DC arbeitet, ist als   Class I Gerät mit Schutzerde Anschluss ausgewiesen. Ein Gerät welches mit weniger als 42.4V Spitze oder 60V DC arbeitet, ist als   Class III Gerät ausgewiesen, und sollte gegenüber Hochspannungen, durch   verdoppelte oder externe Isolationen, separiert werden.  Zur Kühlung des Gerätes wird die Außenluft benutzt, daher sollte die  Luftströmung um das Gerät nicht gestört sein. Siehe Installationshinweise. 3.  Zulassungen Die Konformität zur Direktive 2006/95/EC (Niederspannungs Richtlinien) wurde durch  das Einbinden des Standards EN 60950-1 erzielt. Die Konformität mit der Richtlinie 2004/108/EC (Elektromagnetische Kompatibilität)  wurde durch Einbinden des Applikationsstandards EN 61000-6-2 (industrielle ...

  • Page 30: Technische Daten

    4. Technische Daten 4.1  Anschlüsse Spannungsversorgung Modelbeschreibung  RD-48 LV    RD-48 LV TEMP  RD-48 HV Eingangsspannung  12–48 VDC  95–240 VAC      110–250 VDC Betriebsspannung  9.6–57.6 VDC  85.5–264 VAC      88–300 VDC Stromaufnahme  300 mA  50 mA Frequenz  –  48–62 Hz Polarität  Verpolungsschutz  Polungsunabhängig Anschluss  2-pol. Schraubklemme  3-pol. Schraubklemme Anschlussgröße  0.2 – 2.5 mm² (AWG 24-12) Sicherung  Muss extern abgesichert werden RS-422/485 Schnittstelle – Leitung A Elektrische Daten  RS-422/485 Übertragungsrate ...

  • Page 31: Wartung

    4.4  Mechanisch Abmessungen (BxHxT)  55 x 128 x 100 mm Gewicht  0,3 kg Montage  Schnappbar auf 35 mm DIN-Hutschiene Schutzklasse  IP 20 (IEC 529) 5. Wartung Es sind keine Wartungsarbeiten notwendig, solange das Gerät  innerhalb seiner Spezifikation eingesetzt wird. 6.  Installation 6.1  Montage/Demontage Vor der Montage oder Demontage des Geräts: Vermeiden Sie Schaden an der Elektronik durch ele- ktrostatische Aufladung (ESD) indem Sie sich vorher an  einem Erdpunkt entladen (z.B. Einsatz eines  Erdarmbandes). Um ein Berühren spannungsführender Teile zu vermeiden,  ist das Gerät vor der Montage/Demontage von allen   Spannungsführenden Teilen abzuklemmen. Montage Das Gerät ist für die Montage auf einer horizontalen 35mm Hutschiene vorgesehen.  Zur Kühlung des Gerätes müssen bestimmte Mindestabstände eingehalten werden. Über  und unter dem Gerät min. 25mm (1.0 Inch) und links und rechts min. 10mm (0.4 Inches).    Aufschnapp Montage (Skizze) Min   10 mm  (0.4 inches) 25 mm 25 mm Demontage Die schwarze Halterung auf der Unterseite mit einem  Schraubendreher nach unten ziehen und das Gerät nach  oben von der Hutschiene nehmen (Skizze). 6153-2004...

  • Page 32: Anschlüsse

    6.2  Anschlüsse Leitungsschnittstelle B Spannungsanschluss Leitungsschnittstelle A 6153-2004...

  • Page 33: Spannungsversorgung (Rd-48 Hv)

    6.2.1  Spannungsversorgung (RD-48 HV) 3-pol. Schraubklemme  Beschreibung L  Phase N  Neutralleiter    Schutzerde 6.2.2  Spannungsversorgung (RD-48 LV / RD-48 LV TEMP) 2-pol. Schraubklemme  Beschreibung Nr. 1  – Spannung Nr. 2  + Spannung 6.2.3  Leitungsschnittstelle A RS-422/485 4-pol. Schraubklemme  Richtung  Beschreibung Nr. 1  In  R+    RS-422 Empfänger Nr. 2  In  R–    RS-422 Empfänger Nr. 3  In/Out  T+    RS-422/485 Sender/Empfänger Nr. 4  In/Out  T– ...

  • Page 34: Dip-Schalter Einstellung

    6.4  DIP-Schalter Einstellung Die DIP-Schalter sind über die obere Abdeckung zugänglich. Über die DIP-Schalter kann  das Gerät konfiguriert werden. WARNUNG! Vermeiden Sie Schaden an der Elektronik durch elektrostatische Aufladung   (ESD) indem Sie sich vorher an einem Erdpunkt entladen   (z.B. Einsatz eines Erdarmbandes), bevor sie den Deckel abnehemen. WARNUNG! Keine angeschlossenen Geräte öffnen. Um ein Berühren spannungsführender Teile zu vermeiden, ist das Gerät vor der  Montage/Demontage von allen  Spannungsführenden Teilen abzuklemmen. 6153-2004...
  • Page 35 DIP-Schalterblock 1 – S1  Formateinstellung Übertragungsrate 9 Bits  ON  ON  ON  300 Bit/s 57 600 Bit/s Format   1  2  3 4  5 6   1  2  3 4  5 6   1  2  3 4  5 6 10 Bits  ON  ON  ON  1 200 Bit/s 93 750 Bit/s Format   1  2  3 4  5 6   1  2  3 4  5 6  ...
  • Page 36 DIP-Schalterblock 3 – S3  RS-422/485 Einstellungen Leitung A 4-Draht  2-Draht  ON  ON  Failsafe Deaktiviert Failsafe Deaktiviert   1  2  3 4  5 6   1  2  3 4  5 6 4-Draht  2-Draht  ON  ON  Failsafe Aktiviert Failsafe Aktiviert   1  2  3 4  5 6   1  2  3 4  5 6 Keine Termination   Keine Termination  ON  ON  4-Draht 2-Draht  ...

  • Page 37: Funktionsbeschreibung

    7.  Funktionsbeschreibung 7.1  Betriebsarten RS-485 Repeater Zur Erweiterung der Leitungslänge   LINE-A LINE-B und Anzahl der Lasten auf einem 2-Draht  T– T– RS-485 Bus. RS-422 Repeater LINE-A LINE-B Zur Erweiterung der Leitungslänge   T– T– und Anzahl der Lasten auf einem 4-Draht  R– R– RS-422 Bus. RS-422/485 Konverter Wird benutzt, um zwischen 2-Draht RS-485  LINE-A LINE-B und 4-Draht RS-422 Netzen zu wandeln. T– T– R– Hinweis:    R +/R-, T+/T- sind keine Standards. Bei Problemen hilft es  oftmals die Polarität zu tauschen. 6153-2004...

  • Page 38: Einstellung Datenrate/Format

    7.2  Einstellung der Datenrate / Format Durch diese Einstellung wird die Umschaltzeit des RS-485/422 Bus beeinflusst. Für einen  optimalen Betrieb muss die Datenrate und das Datenformat auf das benutzte Protokoll  angepasst werden. Der DIP-Schalter für die Datenrate beeinflusst beide (A & B) Schnittstellen. Beachten Sie  bitte, dass der RD-48 ein transparenter Repeater ist, und daher die Datenrate auf beiden  Schnittstellen gleich sein muss. Der Format Schalter stellt für beide Schnittstellen 9, 10 oder 11 Bit für asynchrone  Protokolle ein. Bei synchroner Betriebsart bleibt der Sender für 11 Bits nach einer   Flanke in den daten eingeschaltet. Dies wird nur bei synchronen Protokollen benutzt. 7.3  Retiming Einstellung Retiming ist bei höheren (187.5Kbit/s oder höher) möglich und regeneriert die Datenbits  auf Ihre exakte Länge, anhand der datenraten Einstellung. Durch diese Funktion wird es  möglich, mehr RD-48 auf einer Leitung einzusetzen. 7.4  Anti Blocking Einstellung Die Anti Blocking Funktion sichert die Übertragung auf beiden Seiten des RD-48  Repeaters. Ist die Leitung konstant auf High Pegel (blockiert) für mehr als 50 ms, so wird  durch die Anti Blocking Funktion diese Seite des Repeaters abgeschaltet. Dies sichert  eine Übertragung auf der anderen Schnittstelle des repeaters. Ist die Leitung wieder in  Ordnung, wird diese automatisch wieder eingeschaltet. 7.5  Einstellungen für RS-422/485 Wenn ein RS-422/485 System aufgebaut wird, sollte es immer Bus Struktur haben.   Durch den RD-48 ist es auch möglich, Sternnetze aufzubauen. Es ist auch wichtig,   bei RS-422/485 Geräten die richtige Termination zu setzen. In Standard Netzwerken soll- te auch die Fail-Safe Funktion aktivier sein. Diese setzt den RD-48 in einen   definierten Zustand, wenn die RS-422/485 Leitung undefiniert wird. Für eine   einwandfreie Funktion benötigt der RD-48 dieses.  Wir empfehlen den Einsatz der Termination und des Fail-Safe,   wie in den Applikationsbeispielen gezeigt. 6153-2004...
  • Page 39 8.  Blockdiagramm Insulated power supply 6153-2004...
  • Page 40 9.  Applikationsbeispiel Sternnetzwerke sind in RS-422/485 Applikationen normalerweise nicht erlaubt. Durch  den RD-48 werden Übertragunge bis 1200m ermöglicht. Der RD-48 sollte nicht weiter  als 30cm vom Bus entfernt sein. Termination und Fail-Safe beachten. LINE - B RD-48 RS-422/485 REPEATER/ CONVERTER LINE - A POWER R- T+ RD-48 LINE - B LINE - B RD-48 RD-48 RS-422/485 REPEATER/ CONVERTER RS-422/485 REPEATER/ CONVERTER Termination LINE - A POWER R- T+ LINE - A POWER R- T+...
  • Page 41 Tables des matières 1.  Introduction     ................................2.  Sécurité     ..................................3.  Homologation    44  ...............................              56 – 57 3.1  Déclaration de conformité (Declaration of Conformity)  ........ 4.  Spécifications    45    .................................            45  4.1  Connexions  ................................

  • Page 42: Introduction

    1.  Introduction Le RD-48 est un répéteur industriel pour les bus RS-422/485. Il peut également être   utilisé comme un convertisseur entre des systèmes de communication 2 et 4 fils ou   bien comme isolateur contre les états transitoires et les surtensions. Le standard RS-422/485 supporte 32 équipements sur une distance de 1200 mètres.   Le RD-48 vous procure une nouvelle section de 31 équipements sur 1200 mètres.   Le RD-48 est conçu pour être fixé sur un rail DIN 35 mm. 2.  Sécurité Généralités : Lire le manuel en détails et s’assurer de la bonne compréhension de son   contenu avant de mettre en service cet équipement. Vérifier que votre application n’excède pas les spécifications techniques de   fonctionnement de cet équipement. Avant toute intervention sur ce matériel : Afin d’éviter tout risque de destruction par décharges électrostatiques (OSD) des  éléments internes, référencez votre corps à la terre (Par ex : utiliser des bracelets  antistatiques). Installation : Cet équipement est conçu pour un usage industriel. Il doit être installé dans un  local technique dont l’accès est limité aux seules personnes autorisées. Cet équipement est destiné à être alimenté en permanence par une source AC/ DC et ne peut être installé que par du personnel qualifié. La source d’alimentation AC/DC doit comporter des protection électriques   adaptées et doit permettre autant que possible de débrancher manuellement  l’équipement. S’assurer de la bonne conformité de l’installation avec la réglementation nationale  en vigueur. Tout équipement ayant une tension d’alimentation dépassant 42,4V crête ou 60V  DC est un équipement de classe I et doit être raccordé à la terre. Tout équipement ayant une tension d’alimentation allant jusqu’à 42,4V crête   ou 60V DC est un équipement de classe III et doit être séparé des tensions   dangereuses par une double isolation renforcée. Cet équipement utilise une ventilation par convection. Veiller à laisser   suffisamment d’espace tout autour de celui-ci pour permettre une bonne   ventilation. (Se reporter au chapitre installation). 3.  Homologations La conformité à la directive 2006/95/EC (Directive basse tension) à été obtenue par  ...

  • Page 43: Spécifications

    4.  Specifications 4.1  Connexions : Interface Alimentation Référence Modèle  RD-48 LV    RD-48 LV TEMP  RD-48 HV Tension   12–48 VDC  95–240 VAC  d’alimentation    110–250 VDC Plage d’alimentation  9,6–57,6 VDC  85,5–264 VAC      88–300 VDC Consommation  300 mA  50 mA Fréquence  –  48–62 Hz Polarité  Protection polarité inversée  Indépendante Connexion  Bornier à vis 2 positions  Bornier à vis 3 positions Section conducteurs  0,2 – 2,5 mm² (AWG 24-12) Fusible  Doit être équipé d’une protection externe Interface RS-422/485 – Ligne A Spécifications électrique  RS-422/485 Vitesse ...

  • Page 44: Mécanique

    4.4  Mécaniques Dimensions  55 x 100 x 128 mm (LxHxP) Poids  0.3 kg Montage  Verrouillage sur rail DIN de 35 mm Degré de protection  IP 20 (IEC 529) 5.  Maintenance Aucune intervention n’est nécessaire tant que l'équipement   est utilisé dans les conditions spécifiées. 6.  Installation 6.1  Fixation / Démontage Recommandations avant de fixer ou de démonter  l'équipement : Afin d'éviter tout risque de destruction par décharges  électrostatiques (OSD)des éléments internes, Référencez  votre corps à la terre (Par ex:utiliser des bracelets  antistatiques).  Débrancher l'équipement de la source d'alimentation AC/ DC ainsi que toutes les autres connections pour éviter  tout risque d'électrocution. Fixation Cet équipement doit être installé sur un rail DIN 35mm fixé horizontalement sur un mur  ou dans une armoire technique.  Cet équipement utilise une ventilation par convexion. Laisser un dégagement suffisant  autour de l'équipement en suivant les instructions suivantes :  Zone de dégagement recommandée, Dessus/Dessous:25 mm.  Droite/Gauche:10 mm. Fixation par verrouillage (Voir Figure). Min   10 mm  (0.4 inches) 25 mm 25 mm Démontage Tirer l'agrafe noire située au dos de l'équipement  ...

  • Page 45: Connexions

    6.2  Connexions Interface Ligne B Interface Allimentation Interface Ligne A 6153-2004...

  • Page 46: Alimentation (Rd-48 Hv)

    6.2.1  Alimentation (RD-48 HV) Bornier à vis 3 positions  Description L  (AC) Phase / (DC) Tension  N  (AC) Neutre/ (DC) Tension    (AC) Terre de protection 6.2.2  Alimentation (RD-48 LV / RD-48 LV TEMP) Bornier à vis 2 positions  Description N° 1  (DC) Tension – N° 2  (DC) Tension + 6.2.3  Ligne A RS-422/485 Bornier à vis 4 positions  Direction  Description N°  1  Entrée  R+    Réception RS-422 N°  2  Entrée  R–    Réception RS-422 N°  3  Entrée/Sortie  T+    Emission/Réception RS-422/485 N°...
  • Page 47 6.4  Interrupteurs DIP Les Interrupteurs DIP se trouvent sous le capot supérieur de l'équipement.  Ils permettent la configuration du modem. Attention! Avant de démonter le capot du modem, référencez votre corps à la terre  (Par ex:utiliser des bracelets antistatiques).  Afin d'éviter tout risque de destruction par décharges électrostatiques  (OSD)des éléments internes. Attention! Ne pas ouvrir un équipement sous tension. Pour éviter tout risque d'électrocution.  débrancher l'équipement de la source d'alimentation AC/DC ainsi que toutes  les autres connections. 6153-2004...
  • Page 48 Interrupteur DIP 1 : S1  Vitesse Transmission Configuration Format Format  ON  ON  ON  300 bit/s 57 600 bit/s 9 bits   1  2  3 4  5 6   1  2  3 4  5 6   1  2  3 4  5 6 Format  ON  ON  ON  1 200 bit/s 93 750 bit/s 10 bits   1  2  3 4  5 6   1  2  3 4  5 6  ...
  • Page 49 Interrupteur DIP 3 :S3  Configuration RS-422/485 Ligne A Niveau de Sécurité 2 Fils  ON  Niveau de Sécurité  ON  Inactif 4 fils Inactif   1  2  3 4  5 6   1  2  3 4  5 6 Niveau de Sécurité  Niveau de sécurité 2 Fils   ON  ON  4 Fils Actif Actif   1  2  3 4  5 6   1  2  3 4  5 6 Terminaison 4 Fils  Terminaison 2 Fils  ON  ON  Inactive Inactive  ...

  • Page 50: Description Fonctionnelle

    7.  Description Fonctionnelle 7.1  Modes Fonctionnels Répéteur RS-485 Ce mode permet d’étendre un bus RS-485   LIGNE-A LIGNE-B T– T– 2 fils existant en ajoutant une nouvelle   section de 1200 m /31 équipements Répéteur RS-422 LIGNE-A LIGNE-B Ce mode permet d’étendre un bus RS-422   T– T– 4 fils existant en ajoutant une nouvelle   R– R– section de 1200 m /31 équipements Convertisseur RS-422/485 Ce mode permet de raccorder un bus  LIGNE-A LIGNE-B RS-422 4 fils avec   T– T– Un bus RS-485 2 fils R– N.B!    L es définitions R+/R–, T+/T– ne sont pas standard. On peut résoudre  dans certains cas des problèmes de connexion si les équipements ne  fonctionnent pas en inversant les polarités. 6153-2004...

  • Page 51: Configuration Vitesse Et Format

    Les interrupteurs DIP vitesse de transmission configure le débit des données globalement  pour les lignes A et B. Il est à noter que le RD-48 est un équipement transparent et le  débit des données doit être identique sur les deux lignes de transmission. Les interrupteurs DIP configurant le format des données en 9,10 et 11 bits globalement  pour les lignes A et B est utilisé pour la gestion de protocoles asynchrones. Le mode   synchrone configure l’émetteur en 11 bits dès détection du front montant des données.  Ce mode est utilisé pour des protocoles synchrones. 7.3  Configuration de la Re-synchronisation La re-synchronisation est possible pour des débits de données élevés (187,5 Kbit/s et  plus). On va recréer ainsi les bits de données à la longueur exacte telle que défini par   la vitesse configurée. La re-synchronisation  permet de connecter un nombre accrus   de RD-48 sur une même ligne. 7.4  Configuration de l’antiblocage L’antiblocage permet de sécuriser les transmissions de chaque côté du répéteur RD-48.  Si la ligne de transmission est active en permanence (Bloquée) pendant plus de 50 ms la  fonction antiblocage va déconnecter la ligne correspondante du répéteur. On permet ainsi la poursuite de la communication sur l’autre ligne du répéteur.   Lorsque la ligne en défaut est réinitialisée, le répéteur reconnecte automatiquement   la ligne correspondante. 7.5  Configuration de l’interface RS-422/485 Lorsque l’on utilise une interface RS-422/485 celle ci doit toujours être définie sous   la forme d’une structure bus. L’utilisation du RD-48 permet de construire un réseau en forme d’étoile permettant   la connexion de structures bus multiples. Un réseau RS-422/485 doit toujours être équipé de terminaisons correctement   installées. La terminaison procure une fonction niveau de sécurité pour travailler correctement  avec tous les convertisseurs Westermo.  La fonction niveau de sécurité permet, dans le cas où l’état de la ligne RS-422/485 devi- ent inconnu, de forcer le niveau de l’équipement à un état défini. Le fonctionnement du RD-48 est basé sur ce concept. Nous recommandons donc de terminer le récepteur comme indiqué dans l’exemple  d’application ci-dessous. 6153-2004...

  • Page 52: Diagramme Simplifié

    8.  Diagramme Simplifié Insulated power supply 6153-2004...

  • Page 53: Exemple D'application

    9.  Exemple d’application Dans les applications RS-422/485 les réseaux en étoile ne sont pas autorisés.  L’utilisation du RD-48 permet de construire ce type de réseau en créant des branches   de 1200 m. Il est à remarquer que le RD-48 doit être connecté à une distance de 30 cm  maximum du bus. LINE - B RD-48 RS-422/485 REPEATER/ CONVERTER LINE - A POWER R- T+ RD-48 LINE - B LINE - B RD-48 RD-48 RS-422/485 REPEATER/ CONVERTER RS-422/485 REPEATER/ CONVERTER LINE - A POWER R- T+ LINE - A POWER R- T+...

  • Page 54: Declaration Of Conformity

    3.1  Declaration of Conformity LV Westermo Teleindustri AB Declaration of conformity The manufacturer Westermo Teleindustri AB SE-640 40 Stora Sundby, Sweden Herewith declares that the product(s) Type of product Model Art no RS-422/485 Repeater RD-48 LV 3153-3001 is in conformity with the following EC directive(s).
  • Page 55 3.1  Declaration of Conformity HV Westermo Teleindustri AB Declaration of conformity The manufacturer Westermo Teleindustri AB SE-640 40 Stora Sundby, Sweden Herewith declares that the product(s) Type of product Model Art no RD-48 HV 3153-3101 RS-422/485 Repeater RD-48 HV Socomec 3153-3110 is in conformity with the following EC directive(s).

  • Page 56: Tillverkardeklaration (Declaration Of Conformity)

    France  Singapore  Other Offices infos@westermo.fr  sales@westermo.com.sg  www.westermo.fr www.westermo.com Germany   Sweden    info@westermo.de  info.sverige@westermo.se  www.westermo.de www.westermo.se For complete contact information, please visit our website at www.westermo.com/contact or scan the QR code with your mobile phone. REV.F  6153-2004    2013-08  Westermo Teleindustri AB, Sweden – A Beijer Electronics Group Company...
