Family XXL
1293_68446
PATENT NO. M433901

Advertisement

loading
Need help?

Need help?

Do you have a question about the Family XXL and is the answer not in the manual?

Questions and answers

Related Manuals for VIVAKID Family XXL

Summary of Contents for VIVAKID Family XXL

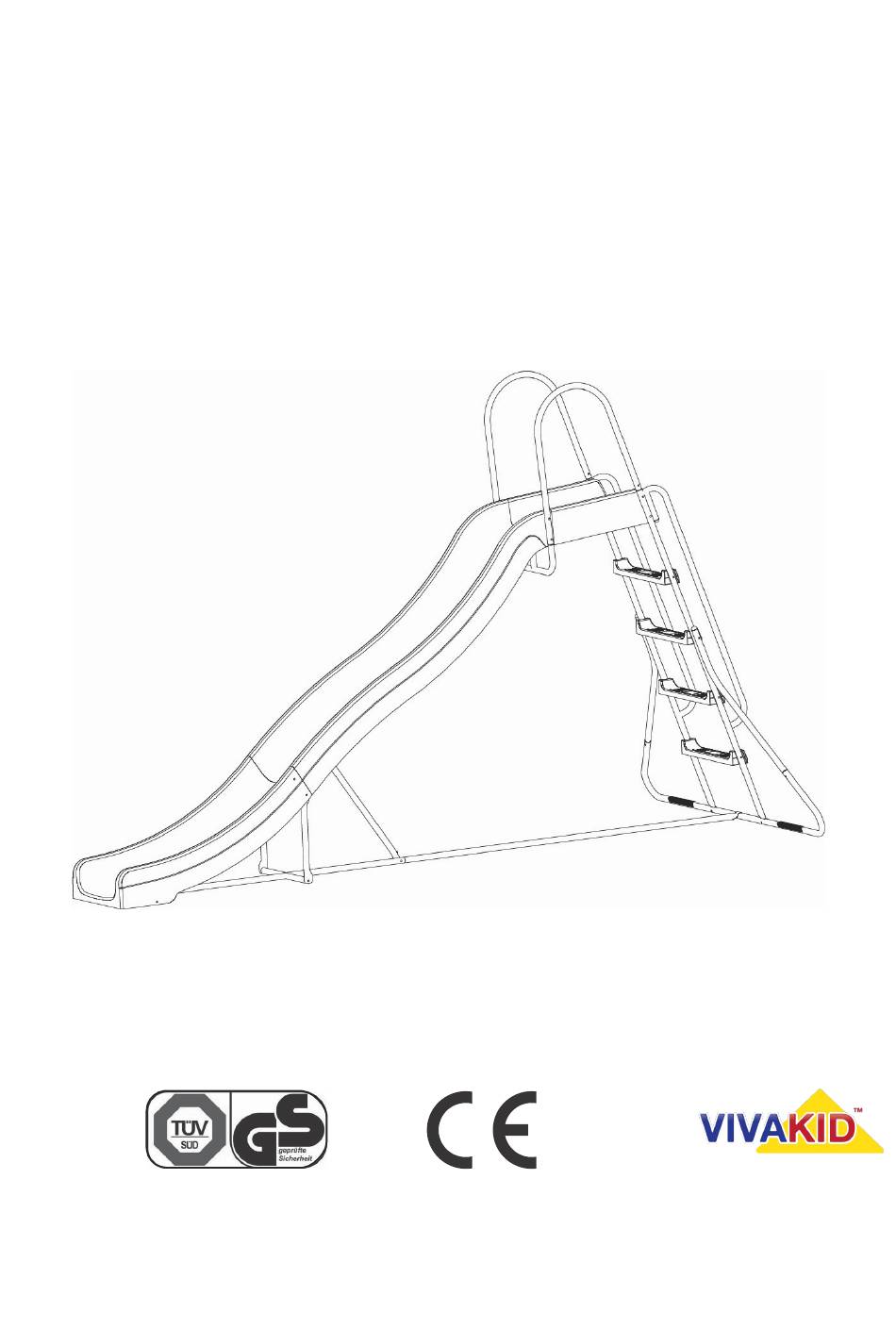

  • Page 1 Family XXL 1293_68446 PATENT NO. M433901...
  • Page 2 1293_68446 M6 60mm M6 45mm M6 35mm X 19 M8 35mm M6 20mm M6 15mm X 21 X 29 X 21 430 x 73 mm 560 X 405 mm 1685 X 405 mm...
  • Page 3 1030 X 405 mm 150 X 25 mm 1600 mm 1430 X 380 mm 1600 X 250 mm 880 mm 1680 X 170 mm 515 X 585 mm 450 X 185 mm 255 mm...
  • Page 4 255 mm 255 mm FR : SAV/INFORMATION /VIDEO/CONTACT EN: AFTER-SALES SERVICE/INFORMATION/VIDEO/CONTACT DE : REPARATUR-SERVICE UND ERSATZTEILE /INFORMATIONEN /VIDEO/KONTAKT ES: SERVICIO POST-VENTA/INFORMACIÓN/VIDEO/CONTACTO IT: SERVIZIO ASSISTENZA/INFORMAZIONI/VIDEO/CONTATTO SAV.HABITATETJARDIN.COM PT: SERVIÇO PÓS-VENDA/INFORMAÇÕES/VIDEO/CONTATO PL: SERWIS TECHNICZNY/INFORMACJE/WIDEO/KONTAKT NE: AFTER SALES SERVICE/INFORMATIE/VIDEO/CONTACT HE: ‫לאחר שירות ומכירות/מידע /הווידאו/לתקשר עם‬...

  • Page 6: Instructions De Securite

    INSTRUCTIONS DE SECURITE Afin de prévenir d’éventuels accidents ou dégâts corporels ou matériels les instructions qui suivent doivent être scrupuleusement respectées : 1. Lire minutieusement l’intégralité de ce guide de montage et respecter toutes les instructions de montage avant usage. 2.
  • Page 7 SAFETY NOTES To prevent damage and accidents to persons and/or property, the following instructions and advice must be followed: 1. Read these instructions carefully & strictly follow the instructions before assembling the product or using it for the first time. 2.
  • Page 8 Emplacement des boulons et écrous: E=M6x15mm x 6pcs A=M6x60mm x2pcs, I= square domenut x 2pcs D=M6X20mm x 2pcs C=M6x35mm x 6pcs, I=square domenut x 6pcs C=M6x35mm x 13pcs B=M6x50mm x 4pcs...
  • Page 9 Assemblage du toboggan à vague Pour un montage facile de ce toboggan la présence de deux personnes est recommandée Une personne sera en charge de l’assemblage des éléments tandis qu’une autre personne l’assistera en maintenant les éléments dans la position adéquate.
  • Page 10 Etape 3. Partie supérieure Upper E (M6x15) 2x F (M6) G(M6) H(M6) ◆ Le milieu et le bas de la glissière sont équipés de rainures et de languettes sur les bords pour faciliter l’assemblage. ◆ Coucher le milieu de la glissière (L) et la glissière basse (M) sur le côté comme montré sur le schéma ◆...
  • Page 11 Etape 5. B(M6x50) F (M6) G(M6) H(M6) ◆ Placer l’espaceur plastique (M1) entre la glissière haute(K) et les poignées du montant (S). ◆ Placer un embout en plastique (Z) sur les extrémités du cadre de support de la glissière haute (T). ◆...
  • Page 12 Etape 7. 1ere marche 2ième marche 4ième marche C (M6x35) 6x G(M6) I(M6) ◆ Assembler le montant (R) et les marches de l’escalier (J) en utilisant 1 boulon C + 1 Rondelle élastique G + 1 rondelle carrée I. ◆ Assembler les 1ière 2ième et 4ième marches laisser la 3 ième marche de côté.
  • Page 13 Etape 9. Partie haute Partie plane vers l’extérieur Partie basse D (M6x20) 2x E (M6x15) 2x F (M6) G(M6) H(M6) ◆ Placer la partie plane de la barre de support de la glissière haute (V) vers l’extérieur ◆ Sécuriser la partie haute de la barre de support de la glissière basse (V) à la glissière basse (M) en utilisant boulon D +1 Rondelle F + 1 Rondelle élastique G + 1 écrou à...
  • Page 14 Piédestal C (M6x35) 1x F (M6) G(M6) H(M6) ◆ Glisser l’armature croisée précédemment assemblée (O) sur l’armature (N) comme montré sur le schéma ◆ Placer la barre de support du milieu de la glissière (U) sur le piédestal au dos de la glissière du milieu (L).
  • Page 15 ◆ Connecter la barre de support (Q) à la barre stabilisatrice (P) en utilisant 1 boulon C + 1 Rondelle F + 1 Rondelle élastique G + 1 écrou à calotte H...
  • Page 16 3ième marche A (M6x60) 2x G(M6) I(M6) ◆ Assembler la barre de support (Q) le montant (R) et la 3ième marche (J) en utilisant 1 boulon A + 1 Rondelle G + 1 rondelle carrée I. ◆ Mettre les embouts en plastique (Z) sur les extrémités de la barre de support(Q). Etape 14.
  • Page 17 ◆ Choisir le lieu d’installation de votre toboggan en veillant à prendre en compte un espace de sécurité, laissez un espace d’au moins 1,5 mètre tout autour de votre toboggan. Eviter de placer votre toboggan près d’éléments saillants tels que des clôtures ou des branchages qui peuvent être dangereux.

  • Page 18: Conseils D'entretien

    Conseils d’entretien 1. Cet équipement doit être assemblé par un adulte. 2. Vérifier le serrage de tous les écrous et boulons avant chaque utilisation et procéder au remplacement des éléments usés, défectueux ou manquants. Ne pas essayer de réparer les éléments endommagés. 3.
  • Page 19 SL-03 screw & domenut placement: E=M6x15mm x 6pcs A=M6x60mm x2pcs, I= square domenut x 2pcs D=M6X20mm x 2pcs C=M6x35mm x 6pcs, I=square domenut x 6pcs C=M6x35mm x 13pcs B=M6x50mm x 4pcs...
  • Page 20 Wavy Slide Assembly For ease of installation, it is recommended two adults assemble the wavy slide while one adult is connecting the relevant pieces, the other adult can assist by supporting the slide chute and holding the connecting pieces in the appropriate position. Step 1.
  • Page 21 Step 3. Upper E (M6x15) 2x F (M6) G(M6) H(M6) Middle and bottom slide chutes have tongue-and-groove joint on the edge for connection ◆ purpose. ◆ Lay out the middle slide chute (L) and bottom slide chute (M) on the side as figure shown. Connect the middle slide chute (L) and bottom slide chute (M) by embedding tongue-and-groove ◆...
  • Page 22 Step 5. B(M6x50) F (M6) G(M6) H(M6) ◆ Place the plastic spacer (M1) between top slide chute (K) and tophandrail (S). Insert the plastic end-cap (Z) into the end of support-frame of top slide chute(T). ◆ ◆ Attach the support-frame of top slie chute (T) to top handrail tube (S) and fix support-frame(T), top slide chute(K), top handrail (S) and spacer (M1) 4pcs together with hardware.
  • Page 23 Step 7. 1st step 2nd step 4th step C (M6x35) 6x G(M6) I(M6) Embedding the Main handrail (R) to ladder step (J) with hardware ◆ (bolt Cx1 + spring washer Gx1 + square domenut Ix1). Assembling 1st & 2nd & 4th step , leave the 3rd step unassembled. ◆...
  • Page 24 Step 9. Upper Straight side is outward. Lower D (M6x20) 2x E (M6x15) 2x F (M6) G(M6) H(M6) ◆ Place straight side of the support bar for bottom slide chute (V) outward. ◆ Secure the support bar for bottom slide chute (V) to bottom wavy slide chute (M) with hardware (Upper of support bar (V): bolt Dx1 + washer Fx1 + spring washer Gx1 + domenut Hx1).
  • Page 25 Step 11. Rounded - Pedestal C (M6x35) 1x F (M6) G(M6) H(M6) Slide the pre-assembled cross tie bar (O) into the tie bar (N) as figure (1) shown. ◆ Place the support bar for middle slide chute (U) into rounded-pedestal on the reverse of ◆...
  • Page 26 Step 13. 3rd step A (M6x60) 2x G(M6) I(M6) Thread the support bar (Q) and Main handrail tube (R) and the 3rd step (J) with hardware ◆ (bolt Ax1 + spring washer Gx1 + square domenut Ix1). Insert the plastic end-cap (Z) into the end of support bar (Q). ◆...

  • Page 27: Care And Maintenance

    Care and Maintenance 1. This equipment must be assembled and checked by an adult. 2. Regularly check all nuts and bolts for tightness before use and replace any worn, defective or missing parts. DO NOT try to repaire broken parts. 3.
