Einführung
Geehrter Kunde,
wir möchten Ihnen zum Erwerb Ihres
neuen Thermostats gratulieren!
Mit dieser Wahl haben Sie sich für ein Produkt
entschieden, welches ansprechendes Design
und durchdachte technische Features gekonnt
vereint.
Lesen Sie bitte die folgenden Bedienhinweise
sorgfältig durch und befolgen Sie diese, um in
möglichst ungetrübten Genuss des Gerätes zu
kommen!
Leistungsmerkmale
Dieser Temperaturregler ermöglicht eine optimale Kontrolle
von elektrischen Heiz- und Klimageräten, in dem es eine
feste oder voreingestellte Temperatur, für einen
voreingestellten Zeitraum, konstant hält.
Abgesehen von individuellen Tagesprogrammen und
zeitgesteuertem Tag- und Nachtprofil verfügt es auch über
ein Energiesparprofil, welches sinnvoll ist, falls Sie mal für
längere Zeit nicht zuhause sind. Dadurch lassen sich Ihre
Energiekosten senken.
Der Thermostat lässt sich einfach an der Wand montieren.
Sicherheitshinweise
•
Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen, sollte dies der Fall sein, bitte das
Gerät nicht in Betrieb nehmen!
•
Es wird empfohlen, die Installation des Gerätes von einer Fachkraft durchführen zu lassen.
•
Das Gerät keinen mechanischen Belastungungen oder Feuchtigkeit aussetzen.
•
Das Gerät, wegen der Durchlüftung, nicht abdecken und vor direkter Sonneneinstahlung schützen.
•
Reinigen Sie das Gerät mit einem weichen trockenen Tuch.
•
Wichtig! Sollten das Gerät einmal beschädigt werden, lassen Sie es nur durch den Hersteller oder eine
Fachwerkstatt instandsetzen.
•
Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien / -tüten, Styroporteile, etc.,
könnten für Kinder zu einem gefährlichen Spielzeug werden.
•
Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug.
Bedienungsanleitung

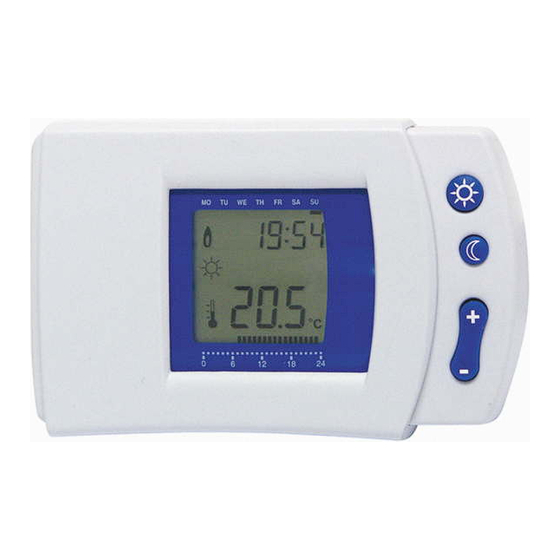

Digitaler Thermostat "TCU-530"
P2008 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Technische Daten:
Maße (B*H*T): 13*8*3 cm
LC-Display: 3.5*3.5 cm
Betrieb: 2x 1.5 V Mignonbatterien (AA)
Potentialfreier Schutzkontakt: 250 V / 6 A
Schaltleisung (max.): 1400 W
Temperaturbereich: (5 – 30) °C
Schaltschwelle: 0.2° or 0.5°C
653-041
Advertisement
Table of Contents
Related Manuals for McPower TCU-530
Summary of Contents for McPower TCU-530
-
Page 1: Technische Daten
653-041 Bedienungsanleitung Digitaler Thermostat “TCU-530” Einführung Geehrter Kunde, wir möchten Ihnen zum Erwerb Ihres neuen Thermostats gratulieren! Mit dieser Wahl haben Sie sich für ein Produkt entschieden, welches ansprechendes Design und durchdachte technische Features gekonnt vereint. Lesen Sie bitte die folgenden Bedienhinweise sorgfältig durch und befolgen Sie diese, um in... - Page 2 653-041 Funktionen: PROGRAM: Öffnet das Einstellungsmenü. TEMP.: Zeigt, die eingestellten Temperaturen an. CT: Wechseln in den CT-(COMFORT)-Temperaturmodus. (Tageinstellung) CLOCK: Zum Einstellen der Uhrzeit und des Wochentages. ET: Wechseln in den ET-(EVENING)-Temperaturmodus. (Nachteinstellung) RESET: Zurücksetzen in die Werkseinstellung./ Aufruf der Maske zur Einstellung der aktuellen Uhrzeit. ON/OFF: Ein-/Aus-Schalter.
- Page 3 653-041 [DAY]: Wochentagsanzeige. [HEAT ON]: Zeigt an, dass die Heizung eingeschaltet ist. [AIR-CONDITIONING ON]: Zeigt an, dass die Klimaanlage eingeschaltet ist. [CT]: Der CT-Temperaturmodus ist aktiv. [ET]: Der ET-Temperaturmodus ist aktiv. [(CT) PERIOD]: Gibt den Zeitraum an, in dem der Modus aktiv ist. [(ET) PERIOD]: Gibt den Zeitraum an, in dem der Modus aktiv ist.
- Page 4 653-041 Außer Kraft setzen der programmierten Werte durch manuelle Eingaben: • Um die momentane Raumtemperatur unabhängig von der vorgegebenen Perioden einzustellen, drückt man entweder INCREASE oder DECREASE, dann blinkt die Temperaturanzeige und man kann sie mit den gleichen Tasten einstellen. Anschließend betätigt OK/ENTER. Auf dem Display erscheint das Zeichen [H1] und nun kann man mit INCREASE oder DECREASE den Zeitraum festlegen (1 - 48 Stunden), in dem das Programm übergangen warden soll.
- Page 5 653-041 Reference Manual Digital Thermostat „TCU-530“ Preface Dear Customer, we like to congratulate you on the purchase of your new thermostat! You have chosen a product which combines deliberate technical features with an appealing design. Please read this manual conscientiously and carry out the given instructions before and while you are using your new device.
- Page 6 653-041 Functions: PROGRAM: Opens the adjustment-menu. TEMP.: Shows the preset temperatures. CT: Changes to the CT-(COMFORT)-temperature-mode. (Daytime setting) CLOCK: To adjust the current time and day of the week. ET: Changes to the ET-(EVENING)-temperate-mode. (Nighttime setting) RESET: To put the device back into factory setting./ Calls the template for setting the current time. ON/OFF: On-/Off-Switch.
- Page 7 653-041 [DAY]: Day of the week indicator. [HEAT ON]: Shows that the heater is active. [AIR-CONDITIONING ON]: Shows that the air-conditioner is active. [CT]: Shows that the CT-temperature-mode is active. [ET]: Shows that the ET-temperature-mode is active. [(CT) PERIOD]: Indicates the period of time in which the CT-mode is active. [(ET) PERIOD]: Indicates the period of time in which the ET-mode is active.
- Page 8 653-041 Overriding of Preset Values by Manual Settings: • To adjust the current room temperature independent from its preset value press either INCREASE or DECREASE. Now the temperature display flashes and you can adjust the temperature by using the same buttons.
