SK - NÁVOD NA MONTÁŽ

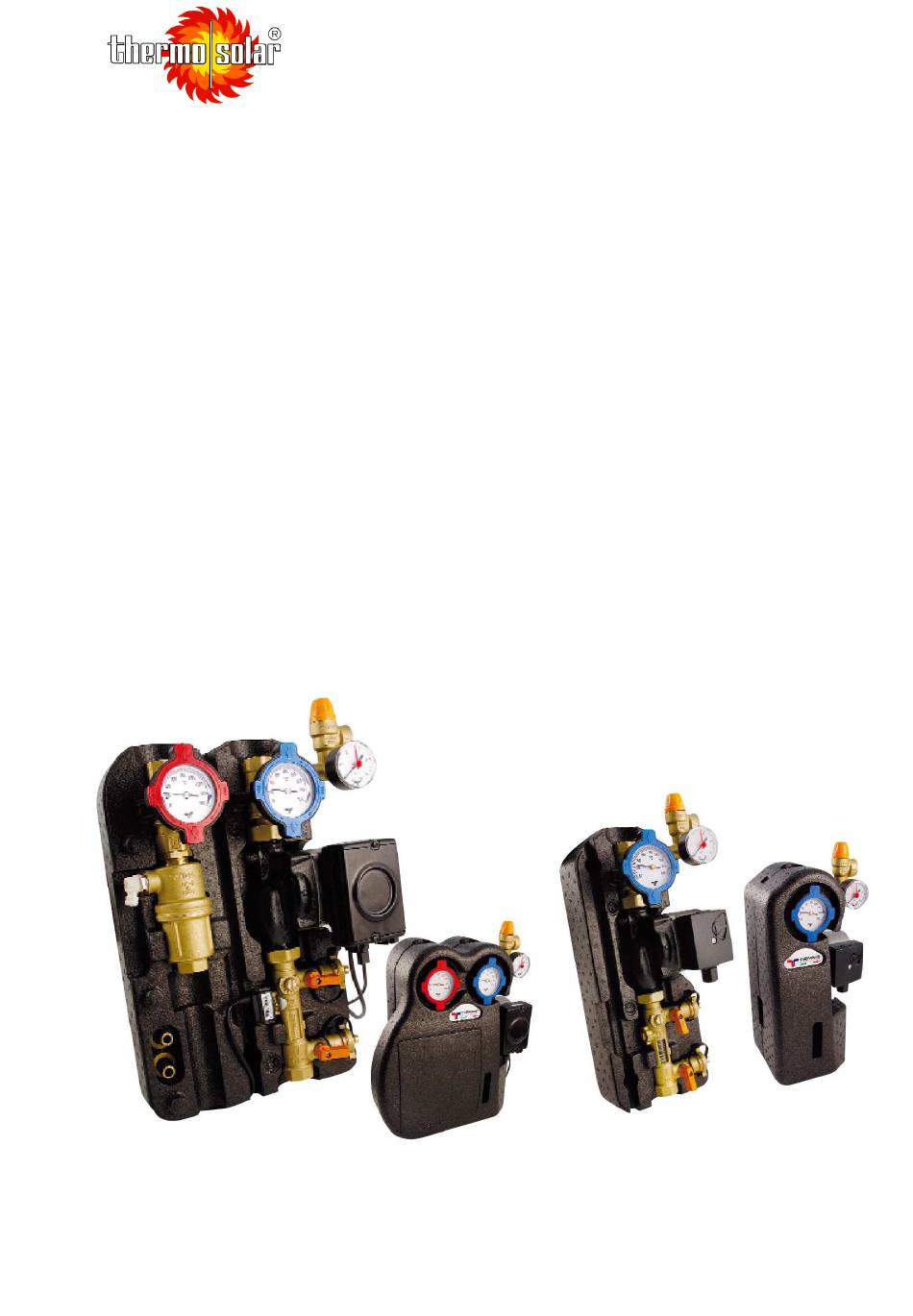

Jednovetvová čerpadlová jednotka TS (s Grundfos SOLAR 15/65)
(obj. č. S4381)
Dvojvetvová čerpadlová jednotka TS (s Grundfos SOLAR 15/65)
(obj. č. S4382)
GB - INSTALATION MANUAL
Single branch pump unit TS (with Grundfos SOLAR 15/65)
(Ord. No. S4381)
Double branch pump unit TS (with Grundfos SOLAR 15/65)
(Ord. No. S4382)
A1282_2
THERMO/SOLAR Žiar s.r.o.
Na vartičke 14, 965 01 Žiar nad Hronom, Slovenská republika
tel.: +421/45/601 60 80, fax: +421/45/671 62 44
obchod@thermosolar.sk, www.thermosolar.sk
- 1 -
MJ
1.8.2012
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Summary of Contents for thermosolar S4381
- Page 1 +421/45/601 60 80, fax: +421/45/671 62 44 obchod@thermosolar.sk, www.thermosolar.sk SK - NÁVOD NA MONTÁŽ Jednovetvová čerpadlová jednotka TS (s Grundfos SOLAR 15/65) (obj. č. S4381) Dvojvetvová čerpadlová jednotka TS (s Grundfos SOLAR 15/65) (obj. č. S4382) GB - INSTALATION MANUAL Single branch pump unit TS (with Grundfos SOLAR 15/65) (Ord.
-
Page 2: Table Of Contents
NÁVOD NA MONTÁŽ INSTALATION MANUAL OBSAH / CONTENT Obrázok: POPIS VÝROBKU / Picture: PRODUCT DESCRIPTION ..........3 1. VŠEOBECNÉ INFORMÁCIE....................... 4 2. POPIS VÝROBKU..........................4 2.1 FUNKCIA ........................... 4 2.2 ČERPADLO ..........................4 3. INŠTALÁCIA A UVEDENIE DO ČINNOSTI..................5 3.1 HYDRAULICKÁ... -
Page 3: Obrázok: Popis Výrobku / Picture: Product Description
NÁVOD NA MONTÁŽ INSTALATION MANUAL Obrázok: POPIS VÝROBKU / Picture: PRODUCT DESCRIPTION Pozri str. 4 / See page 10 - 3 - A1282_2... -
Page 4: Všeobecné Informácie
NÁVOD NA MONTÁŽ INSTALATION MANUAL 1. VŠEOBECNÉ INFORMÁCIE Tento návod popisuje funkciu, postup inštalácie a uvedenie solárnej čerpadlovej jednotky do činnosti. Návod neobsahuje kompletný popis čerpadlovej jednotky. Pri nevhodnom použití nie je možné uplatniť záruku na výrobok. 2. POPIS VÝROBKU Pozri obr. -
Page 5: Inštalácia A Uvedenie Do Činnosti
NÁVOD NA MONTÁŽ INSTALATION MANUAL 3. INŠTALÁCIA A UVEDENIE DO ČINNOSTI 3.1 HYDRAULICKÁ SCHÉMA ZAPOJENIA 3.2 PREPLÁCHNUTIE OKRUHU Pred naplnením okruhu teplonosnou kvapalinou sa odporúča prepláchnuť solárny okruh a tým odstrániť nečistoty, ktoré sa v ňom môžu nachádzať: - Otočte skrutku škrtiaceho ventilu do polohy uvedenej na obr. 1; - Pripojte hadice externého plniaceho čerpadla (Plniacej a preplachovacej stanice) k ventilom plniacej/vypúšťacej skupiny. - Page 6 NÁVOD NA MONTÁŽ INSTALATION MANUAL Obr.2 Obr.3 Obr.1 Obr.4 Obr.6 Obr.5 Obr.7 Obr.8 * Odporúčané tlakovanie solárneho systému: - 6 - A1282_2...
-
Page 7: Nastavenie Prietoku
NÁVOD NA MONTÁŽ INSTALATION MANUAL 3.4 NASTAVENIE PRIETOKU - Vypočítajte požadovaný prietok v solárnom okruhu (v L/min) - Zapnite čerpadlo (pripojený regulátor nastavte do manuálneho režimu na 100% otáčky) - Nastavte trojpolohový prepínač na čerpadle do takej polohy, aby prietokomer ukazoval požadovaný alebo vyšší... -
Page 8: Technické Údaje
NÁVOD NA MONTÁŽ INSTALATION MANUAL 4. TECHNICKÉ ÚDAJE lisované mosadzné tvarovky MATERIAL CW 617 N TESNENIA EPDM Perox fluorovaná guma IZOLAČNÝ OBAL PRIPOJENIE DN 25 (1’’) ČERPADLA VÝVODY ¾’’ vnútorný PRACOVNÝ 10 bar TLAK PRACOVNÁ 160 ° C TEPLOTA ČERPADLO Grundfos SOLAR 15/65 PRIETOKOMER 1-10 l/min 5. -
Page 9: Skrutky Na Upevnenie Na Stenu
NÁVOD NA MONTÁŽ INSTALATION MANUAL 5.3 SKRUTKY NA UPEVNENIE NA STENU: Upevneňovaný prvok Typ skrutky Potrebný počet Pozn. Súbor na pripojenie a upevnenie Max. priemer skrutky: ø 8 mm 2 ks expanznej nádoby 3/4" Čerpadlová jednotka Max. priemer skrutky: ø 10 mm 2 ks 6. -
Page 10: General Information
NÁVOD NA MONTÁŽ INSTALATION MANUAL 1. GENERAL INFORMATION This manual describes the function, installation and start up of the solar pump units. It does not include a complete description of the pump unit. Improper usage excludes any liability claims. 2. PRODUCT DESCRIPTION See Picture “PRODUCT DESCRIPTION“... -
Page 11: Installation And Putting Pump Unit Into Operation
NÁVOD NA MONTÁŽ INSTALATION MANUAL 3. INSTALLATION AND PUTTING PUMP UNIT INTO OPERATION 3.1 HYDRAULIC SCHEME 3.2 FLUSHING THE CIRCUIT Before filing the circuit with solar liquid it is recommended to flush out the solar circuit to remove any impurities that may be present: - Turn the flow adjusting valve screw to position shown in picture 1;... - Page 12 NÁVOD NA MONTÁŽ INSTALATION MANUAL Pic.2 Pic.3 Pic.1 Pic.4 Pic.6 Pic.5 Pic.7 Pic.8 *Recommended pressurizing of solar system: h – height difference between the top of collectors and the expansion tank (hydrostatic height, 1m = 0,1 bar) - pre-pressure of gas in the expansion tank (before PRET filling the system with liquid) = h –...
-
Page 13: Adjusting The Flow-Rate
NÁVOD NA MONTÁŽ INSTALATION MANUAL 3.4 ADJUSTING THE FLOW-RATE - Calculate the required flow-rate in the solar circuit (in L/min) - Start the pump (set the connected controller to manual mode and set its power to 100%) - Set the three-stage switch on the pump to appropriate position so that the flowmeter shows the required or higher-than-required flow-rate (picture 10). -
Page 14: Technical Data
NÁVOD NA MONTÁŽ INSTALATION MANUAL 4. TECHNICAL DATA MATERIAL STAMPED BRASS CW 617 N GASKTES EPDM Perox fluorined rubber INSULATING BOX (CASING) PUMP CONNECTION DN 25 (1’’) DIMENSIONS CONNECTIONS ¾’’ Female OPERATING 10 bar PRESSURE OPERATING 160° C TEMPERATURE PUMP Grundfos solar 15/65 FLOWMETER 1-10 l/min... -
Page 15: Screws For Fixation On The Wall
NÁVOD NA MONTÁŽ INSTALATION MANUAL 5.3 SCREWS FOR FIXATION ON THE WALL: Required Attached item Type of screw Notes amount Set for connecting and attaching the Max. dimension of screw: ø 8 mm 2 pcs. expansion tank 3/4" Pump unit Max.
