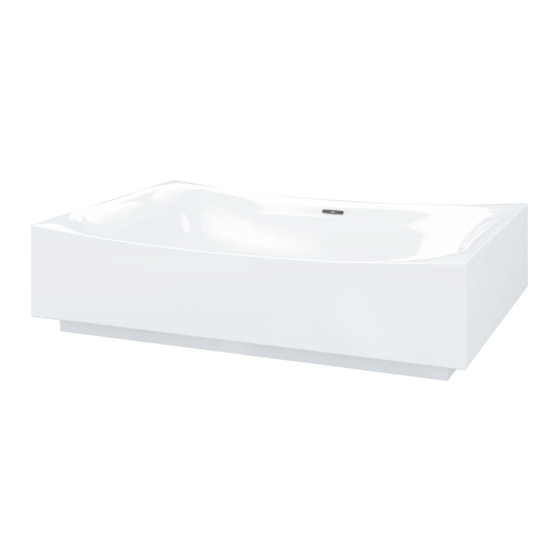

- Page 1 Hammock_freestanding bathtub b a t h f i n d i n g s CL/05.60020 Montage instructies Installation Instructions Notice de montage Montageanweisungen...
- Page 2 - Clou b.v. kan niet verantwoordelijk worden gesteld voor de gevolgen van onaange- past gebruik, onaangepast transport of beschadigingen veroorzaakt door tussenop- slag. - De van toepassing zijnde garantievoorwaarden gelden steeds.
- Page 3 à toute action. - Clou BV ne peut être tenu responsable pour usage non approprié des articles, trans- port inadéquat ou dommage causés à votre entrepôt en attente de livraison.
- Page 4 Gegenstände auf das Produkt passend ist. Gebruiksvoorschriften: zie ook de onderhoudsvoorschriften op www.clou.nl User’s instructions: See also the maintenance guides at www.clou.nl Instructions d’utilisation: Voyer aussi les instructions de maintenance sur www.clou.nl Gebrauchsanweisungen: Sehen Sie auch die Wartungsanweisungen am www.clou.nl...
- Page 5 1125 1125 1400 1400...
- Page 6 Hammock bathtub_drain set CL/1075.5000, CL/1075.5002 Part outer body O-ring outer body O-ring inner body inner body stop/go-system O-ring top cap top cap O-ring flexible tube flexible tube...
- Page 7 InBe_bathtub trap IB/05.40100, IB/05.40105, IB/05.40200, IB/05.40205, CL/05.60010, CL/05.60020 Part trap O-ring flexible tube...
- Page 8 Bepaal de positie van de afvoer van het bad. Decide on the position of the drain of the bathtub. Décider la position du bonde de la baignoire. Entscheiden Sie auf der Posi- tion des Abflusses der Bade- wanne. 1000 2000 Voorzie op deze plek een uit- sparing in de vloer, 250 x 250 mm breed en 90 mm diep.
- Page 9 Plaats het bad op de gewenste plaats en zet het bad waterpas door moer A en stelvoet B bij te stellen voor alle 8 de pootjes. Place the bathtub in the desi- red position and place the tub level by adjusting nut A and leveling foot B for all 8 feet.
- Page 10 Bevestig de sifon (inbegrepen) op de afvoer. Gebruik de explo- sietekening op p. 7 om alles correct te installeren. Install the trap (included) on the drain. Use the exploded view on p. 7 to assemble the trap correctly. Fixer le siphon (inclus) sur la bonde.
- Page 11 Controleer of de afvoer en sifon correct zijn aangesloten. Be- vestig vervolgens het bad aan de vloer met siliconenkit op de stelpootjes. Check wether the drain and trap are installed correctly. Then fixate the bathtub to the floor with chaulk on the feet. Vérifier si le bonde et le siphon sont installés correctement.
