Summary of Contents for Sprintis FG300

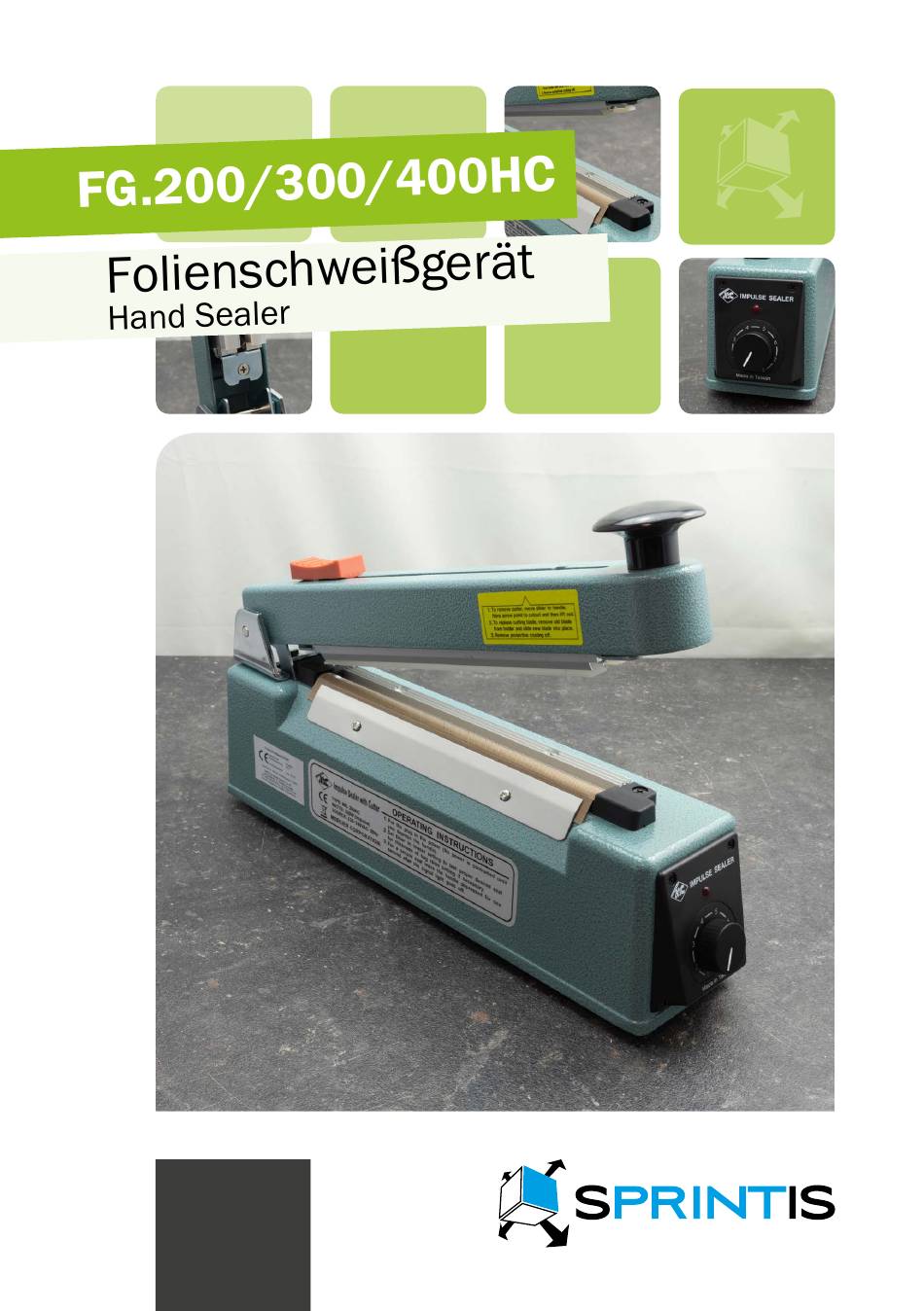

- Page 1 +++ Bedienungsanleitung +++ Instruction manual +++ www.sprintis.de...
-
Page 2: Table Of Contents
Bitte vor Gebrauch lesen Inhaltsverzeichnis Wir freuen uns, dass Sie sich für das Folien- Aufbau ..........S. 2 schweißgerät FG.200/300/400HC entschieden Aufstellbedingungen ......S. 3 haben. Ihre neue Maschine wurde vom Herstel- ler mit Sorgfalt produziert und in betriebsferti- Bedienung .......... -
Page 3: Aufstellbedingungen
Aufstellbedingungen Aufstellung: Stellen Sie das Gerät auf festen und sicheren Untergrund. Umgebungsbedingungen: Benutzung nur in trockenen und belüfteten Räumen. Abstand halten von brennbaren Stoffen, Gasen und explosiven Gegenständen. Ideale Umgebungsbedingungen: Temperatur: zwischen +5°C und +40°C Relative Luftfeuchtigkeit: zwischen 30% und 90% Ist das Gerät beschädigt, (z.B. -
Page 4: Pflege Und Wartung
Pflege und Wartung Achtung : Bei Reparaturarbeiten am Gerät Netzstecker ziehen ! • Niemals den Schweißbereich mit Flüssigkeit reinigen! • Für eine lange Lebensdauer des Gerätes und dauerhaft beste Ergebnisse verwenden Sie nur Original-Ersatzteile, rechtzeitig. • Ein abgenutzter Silikongummi (6) kann die Schweißnaht verschlechtern. Tauschen Sie diesen bitte aus, falls er verbrannt oder abgenutzt sein sollte. -
Page 5: Technische Daten
Technische Daten FG.200HC FG.300HC FG.400HC Schweiß-/Schneidelänge 200 mm 300 mm 400 mm Folienbreite max. 200 mm 300 mm 400 mm Schweißnahtbreite 2 mm 2 mm 2 mm Folienstärke max. 2 x 0,15 mm 2 x 0,15 mm 2 x 0,15 mm Leistung 350 Watt 500 Watt... -
Page 6: Nachjustierung Des Microschalters
Nachjustierung des Mikroschalters Wird der Schweißvorgang beim Schließen des Schweißarms nur unter großem Druck oder gar nicht ausgelöst, muss der Mikroschalter nachjustiert werden. 1. Schrauben Sie die vier Füße ab. 2. Entfernen Sie die graue Bodenplatte. 3. Lösen Sie die Mutter. Der Sicherungslack 4. -
Page 7: Structure
Please read before using Table of contents We are happy that you have chosen the Hand Structure ............7 Sealer FG.200/300/400HC. Your new machine Installation conditions ........8 has been carefully produced by the manufac- turer and delivered to you in a ready-to-operate Operation ............8 condition. -
Page 8: Installation Conditions
Installation conditions Installation: Place the equipment on firm and secure base. Environmental conditions: Usage only in dry and ventilated spaces. Keep distance from flammable substances, gases and explosive objects. Ideal environmental conditions: Temperature: between +5 °C and +40 °C Relative humidity: between 30% and 90% If the equipment is damaged, (e.g. -
Page 9: Care And Maintenance
Care and maintenance Caution: At the time of repair works on the equipment, pull out the mains plug. • Never clean the welding area with a liquid. • Use only original spare parts and replace these parts punctually for a long service life of the equipment and the best results over a long-term. -
Page 10: Technical Data
Technical data FG.200HC FG.300HC FG.400HC Welding/Cutting length 200 mm 300 mm 400 mm Max. film width 200 mm 300 mm 400 mm Welding seam width 2 mm 2 mm 2 mm Max. film thickness 2 x 0,15 mm 2 x 0,15 mm 2 x 0,15 mm Power 350 Watt... -
Page 11: Readjustment Of The Micro-Switch
Readjustment of the micro-switch If when closing the welding arm, the welding process is initiated only under heavy pressure or not at all, the micro-switch must be readjusted. 1. Unscrew the four feet. 2. Remove the grey base plate. 3. Loosen the nut. The sealing paint peels 4. - Page 12 SPRINTIS Schenk GmbH & Co. KG Ludwig-Weis-Straße 11 D-97082 Würzburg Telefon: +49 (0) 931 40416-0 Telefax: +49 (0) 931 40416-100 E-Mail: info@sprintis.de Onlineshop: www.sprintis.de / www.sprintis.eu...
