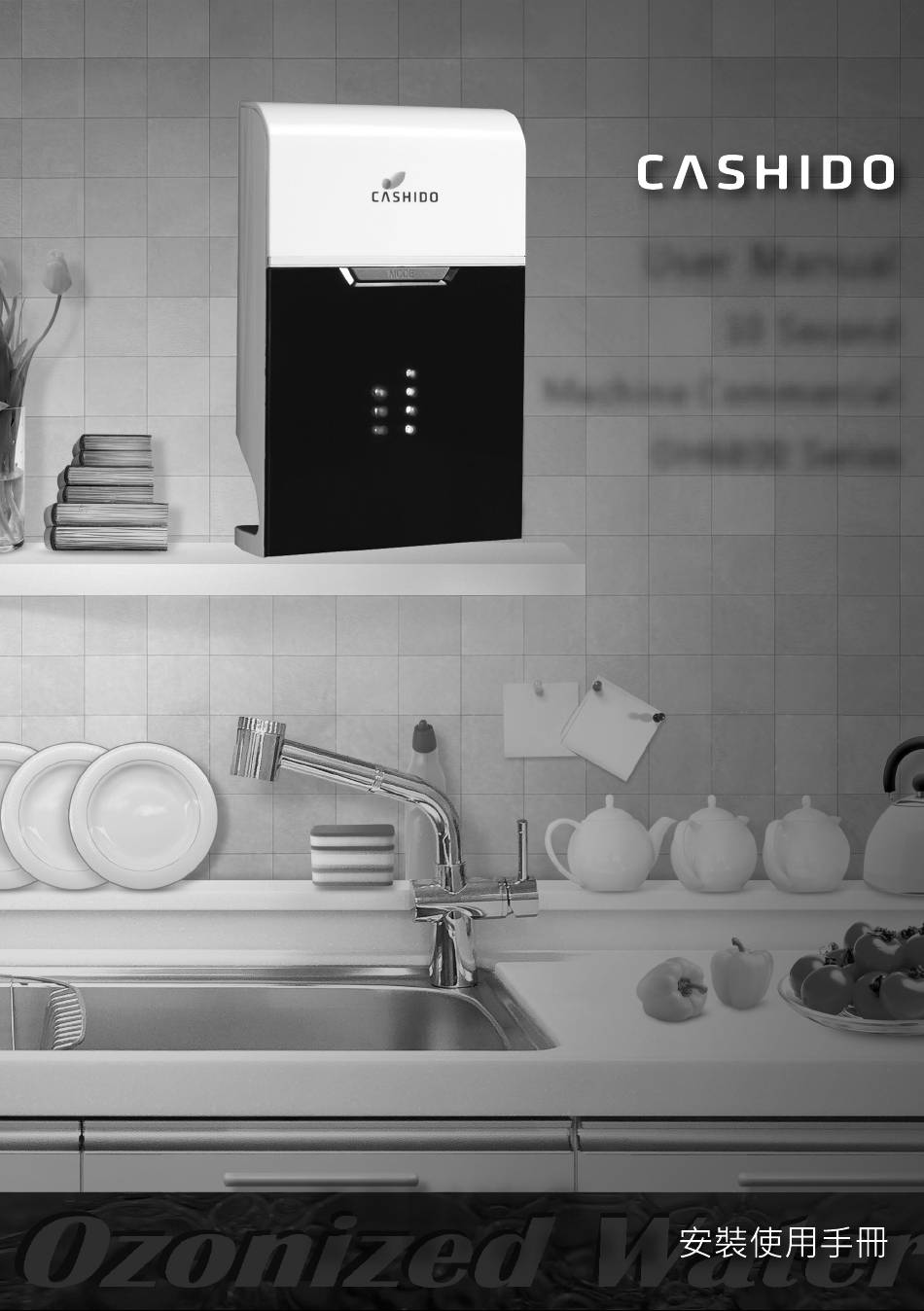

- Page 1 User Manual 10 Second Machine Commercial OH6800 Series 商用型10秒機 超 氧 離 子 殺 菌 裝 置...
- Page 3 10 Second Machine Commercial Ozone-Water OH6800_C Ozone Sanitizer User’s Manual 10 Second Machine Commercial a.10 Second Machine Commercial Parts Model h.Velcro c.Silica Tube e.Cable Tie j.Filter 說明書 保證卡 b.Adaptor/ k.Spray d.Screw and f.Wire g.User Manual/ i.AC Adaptor l.Showerhead Ozone Mixer Plastic Screw Holder Mount Warranty Card...
- Page 4 10 Second Machine Commercial 1. Check to see that the machine is free from defects. If so, please contact vendor for exchange. 10 Second Machine Commercial directions. Set up ozone level Water flow Power indicator button Ozone level (white) indicator (blue) Power indicator...
- Page 5 10 Second Machine Commercial Input Jack Ozone Output Pipe Filter 3. DC 12V Input Jack Plug in “I. AC Adaptor.” 4. Ozone Output Pipe Connect “C. Silica Tube.” 5. Filter Change “J. Filter” when necessary.
- Page 6 10 Second Machine Commercial Hammer “D. Plastic Screw Holder” into the wall. Fasten “D. Screw” into “D. Plastic Screw Holder”, keeping a distance of about 3/16”~6/16” between the head of the screw and wall. (If you wish to use Velcro on the wall, be sure to clean the tile first.) CAUTION: The machine should hang 6”...
- Page 7 10 Second Machine Commercial Use “E. Cable Tie” to secure “C. Silica Tube” To the faucet, use “F. Wire Mounts” to secure “C. Silica Tube” to the wall. CAUTION: Do not press or squeeze on “C. Silica Tube.” Plug “I. AC Adaptor” into the ozone sanitizer and the power outlet.
- Page 8 10 Second Machine Commercial XD2 、 XN2 Models Connect LED line "a" as in picture 6 Connect the silica tube from the sanitizer to “b” as in picture 6 For faucet installation, please refer to the faucet manual.
- Page 9 10 Second Machine Commercial XD2 、 XN2 Models 7& & Plug the AC adapter into the ozone sanitizer at "c" and plug the other end into your power outlet. Press the power button on the side of the machine. If the red light indicator is on firmly, then installation is complete.
-
Page 10: Overheat Protection
10 Second Machine Commercial Illustration - Turn On / Standby / Activation / Turn Off / Temperature Control Protection Turn On/ Standby: Switch the power button on the side to the “一” position to turn on the machine. The red indicator (one light) and blue indicator (two lights) will light up. - Page 11 10 Second Machine Commercial...
- Page 12 10 Second Machine Commercial Secure the traditional adapter to the faucet, then screw “B. Ozone Mixer” onto the traditional adapter.
- Page 13 10 Second Machine Commercial 1. Use a clean cloth to clean the surface of the device and to remove dust from the outlet. Do not clean it through any detergent or water. 2. Replace “J. Filter” in the back side of the machine on a yearly basis. Replace “J. Filter”...
- Page 14 10 Second Machine Commercial 10 Second Machine Applications P-10...
- Page 15 10 Second Machine Commercial P-11...
- Page 16 10 Second Machine Commercial For more information, please visit the Cashido website: www.cashido.com.tw P-12...
- Page 17 OH6800 a.商用型10秒機 零件 型號 c.矽膠管 e.束線帶 h.魔術帶 j.濾網 說明書 保證卡 b.轉接接頭/ l.混合頭 d.背掛螺絲及壁虎 f.固定座 g.使用說明書/保證卡 i.電源轉接器 k.摩氧浴噴頭 超氧離子混合器 p. 19 OH6800_C 黑白 12W(Max.) 480g±10% 200mg/hr(Max.) 軟/硬體溫控保護 P-13...
- Page 18 商用型 秒機 1. 安裝前請仔細檢查商用型10秒機是否有損傷，如發現有損傷時，請立即通知購買的廠商或 是代理商。 2. 安裝前請仔細檢查及確認所有的零配件是否有短缺，如發現有短缺時，請立即通知購買 的廠商或是代理商。 轉接接頭 超氧離子混合器 商用型 秒機 矽膠管固定座 3. 安裝方式請參閱 "p.16" 圖解安裝說明。 二、認識商用型10秒機 臭氧濃度 設定按鈕 電源開關 流量指示燈 臭氧濃度 指示燈 電源 指示燈 1. 狀態顯示面板 紅藍燈亮度微亮表示待機中 白燈亮起且紅藍燈亮度全亮表示運轉動作中 2.電源開關 「─」表示商用型10秒機開機 「○」表示商用型10秒機關機 P-14...
- Page 19 商用型 秒機 電源插孔 超氧離子輸出介面 濾網 3. 直流12V電源插孔 插入「I.電源轉接器」的圓形插頭 4. 超氧離子輸出介面 插入「C.矽膠管」，與介面相連接 5. 濾網 視濾網汙損情形，進行「J.濾網」替換 三、本產品保固期限為一年，如有下列情形，華仕德有權酌收維修費用： 1. 未依說明書上之使用環境，所致之故障毀壞。 2. 產品之毀損係受不可抗力(天災、水災、火災、地震、雷擊、颱風、蟲害等)，外 力破壞(液體滲入、受潮、刮傷、摔傷、卡榫斷裂、敲打、破裂、重擊等)或其他 非正常因素所致者。 3. 客戶擅自使用第三人安裝、添附、擴充、修改、修復非本公司授權或認可之零件 所致之毀壞。 四 P-15...
- Page 20 商用型 秒機 在牆面上鑽孔並釘入「 壁虎」，鎖上「 背掛螺絲」並預留 的螺絲，使商 用型 秒機可以掛置。 注意：商用型 秒機請掛置高於水龍頭 公分以上之牆面。 「 魔術帶」只能黏貼於瓷磚或光滑表面。 將「 矽膠管」連接上商用型 秒機下方之 超氧離子輸出介面。 將「 魔術帶」橫向黏貼於牆面及商用型 秒機背面。 將商用型 秒機掛置「 背掛螺絲」上並垂 直放正，勿讓商用型 秒機傾斜。 若水龍頭已具有起波器裝置，將水龍頭起波 器反向拆除。 若水龍頭是外螺紋，則直接將「 超氧離子 混合器」旋緊鎖上，並連接「 矽膠管」。 若水龍頭是內螺紋，請先裝上「 轉接接頭 」再將「 超氧離子混合器」旋緊鎖上，並 連接「 矽膠管」。 若是傳統水龍頭，則需加裝無牙轉接頭。 固定無牙轉接頭後，再將「 超氧離子混合器 」向上旋緊即可。...
- Page 21 商用型 秒機 使用「 束線帶」固定「 矽膠管」於水龍頭 上以防止鬆脫或滑動。 使用「 矽膠管固定座」固定「 矽膠管」於 牆面上，防止滑動。 注 意 ： 不 可 壓 迫 或 擠 壓 「 矽 膠 管 」 ， 保 持「 矽膠管」暢通。 將「 電源轉接器」插上家用電源插座，圓形 插頭插入商用型 秒機背面電源插孔。 將 商 用 型 秒 機 側 面 之 電 源 開 關 切 向 開 機 「 ─...
- Page 22 XD2、XN2型號 將圖5 LED插孔a與圖6之a線連接 將圖1之矽膠管b與圖6之b管連接 水龍頭安裝使用方法請參考水龍頭 安裝說明。 P-18...
- Page 23 & & 將AC電源線插於c口並插上插頭. 打開機器側邊開關後，如果紅色 指示燈運作正常，表示正確完成 安裝程序。 P-18...
- Page 24 圖解操作說明~開機/待機/啟動/關機/溫控斷電保護裝置 開機 / 待機： 將機器側邊電源開關切到 ”一 ”的位置，機器 紅色指示燈 (1 顆 ) 與藍色指示燈 (2 顆 ) 會亮 起，紅色指示燈表示電源；藍色指示燈 表示目 前臭氧濃度 ( 預設第二段 )，機器進入待機模 式，紅藍燈會呈現微亮樣式。 啟動： 當水龍頭開水時，紅藍白燈亮起，白燈會依據 關機 目前水流量大小，顯示相對應顆數，系統亦會 隨著水流大小去對臭氧濃度做增減。 關機： 將電源按到 ” ○”位置，所有指示燈皆關閉後 表示機器已關機。 溫控斷電保護裝置： 連 續 長 時 間 使 用 產 品 時，系 統 會 監 控 產 品 溫 度，當溫度升高時，系統會調整其工作頻率；...
- Page 25 商用型 秒機 P-19...
- Page 26 商用型 秒機 固定無牙轉接頭後，再將「 超氧離子混合器」旋緊鎖上 即可。 P-20...
- Page 27 商用型 秒機 定期以拭布 勿使用任何溶劑 擦拭商用型 秒機的表面，清潔超氧離子輸出介面時，以拭布將附 著的灰塵及異物即可，勿以清水灌入進行清洗。 定期更換商用型 秒機背面「 濾網」，或於髒汙、汙損時進行更換，以防止商用型 秒機無法 正常運作。 「 超氧離子混合器」需每月定期拆開清洗，去除雜質、汙垢，以防止出水口堵塞逆流到「 矽 膠管」，導致商用型 秒機浸水造成損害。 簡易故障排除 混合頭安裝不當 混合頭濾網阻塞 有可能導致誤動作，或無法關閉產品 P-21...
- Page 28 商用型 秒機 P-22...
- Page 29 商用型 秒機 P-23...
- Page 30 商用型 秒機 請至華仕德科技官方網站查詢更多訊息 P-24...
