1154987 F - 26.02.09
HEATING
Bruksanvisning

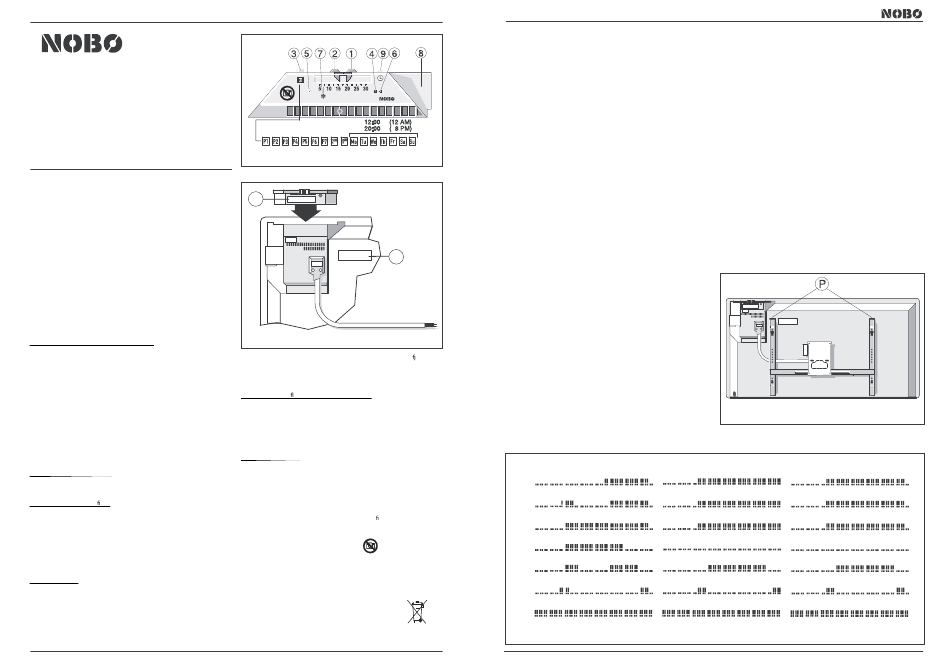

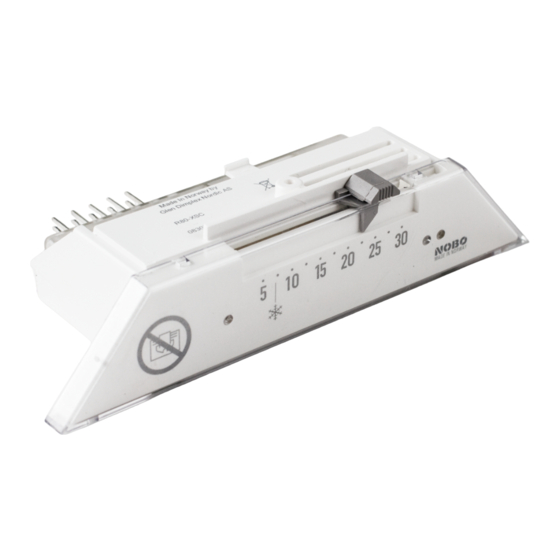

Termostatenhet R80 PDE-N
Glen Dimplex Nordic AS
Havnegata 24, NO-7500 Stjørdal
Phone: +47 74 82 91 00 Fax: +47 74 82 91 01 E-mail: email@glendimplex.no
1 Generelt
Funksjonsenhet R80-PDE-N passer til NOBØs ovner av type C2N, C4N, P4N,
K4N, L4N, R3, R5 og T4N. Den leveres komplett og monteres av autorisert
installatør. Ovnen skal være avslått ved montering.
Fig. 2 - L1 viser plassering av enhetens typebetegnelse . R80-PDE-N er
utstyrt med en nøyaktig elektronisk termostat. Den har innebygget "Timer"
med 7 faste program (Fig. 4.)
2 Betjeningspanel
1. Innstilling av ønsket komforttemperatur
2. Innstilling av ønsket sparetemperatur
3. Programvelger for valg av program og start av klokke
4. Rødt lys - lyser i komfortperioder
5. Grønt lys - lyser i spareperioder
6. Gult lys - lyser når varmen er innkoblet
7. Tegn for frostsikring = 7°C
8. Bryter. Pos. 0 = AV. Pos. 1 = PÅ
9. Periodeknapp. Overstyrer programmet i resten av inneværende periode.
Sparing skifter til komfort og omvendt. Overstyringen oppheves ved et
nytt trykk på knappen.
3 Oppstart av timer
3.1 OPPSTART (må gjøres kl. 1200 eller kl. 2000)
3.1.1. Monter termostatenheten i ovnen minimum 5 minutter før du skal
starte klokken (kl. 1200 eller 2000).
Slå på ovnen.
Dette er nødvendig for å klargjøre enhetens minne.
NB! Den grønne lampen ("5") vil begynne å blinke etter ca 3-5 minutter og
enheten er klar for programmering. Ved første gangs oppstart vil lysene 4, 5
og 6 gi svakt lys. Etter ca. 20-25 minutter vil lysstyrken være normal.
3.1.2. Drei velgerknappen "3" til aktuell startdag (grønt lys lyser).
Trykk på periodeknappen "9" og hold denne inne til rødt og grønt lys
begynner å blinke. Startdag er nå valgt.
For å velge starttidspunkt for program dreies velgerknappen "3" til kl. 1200
eller kl. 2000. På det valgte tidspunktet trykkes nok en gang på
periodeknappen "9". Denne holdes ine til rødt og grønt lys begynner å
blinke. Starttidspunkt er nå valgt.
3.1.3. Still inn ønsket komfort- og sparetemperatur med glideknappene "1"
og "2".
3.2 VELG/OVERSTYR PROGRAM
3.2.1. Drei velgerknappen "3" til ønsket program. Grønt eller rødt lys tennes
avhengig av status på valgt program.
3.2.2. Overstyring av program: Se pkt 2.9.
3.3 PROGRAMOVERSIKT - g. 4
(W = ukedager, SA = lørdag, SU = søndag)
P1: Varme ettermiddag og kveld
P2: Varme morgen, samt ettermiddag og kveld
P3: Varme hele dagen
P4: Kontor/butikk, fri lørdag og søndag
P5: Barnerom
P6: Soverom
P7: Kontinuerlig komforttemperatur
Ved å overstyre P7 oppnås kontinuerlig sparetemperatur.
3.4 GANGRESERVE
Alle innstillinger holdes i min. 3 timer etter et strømbrudd. Ved utgått
gangreserve vil grønt lys blinke når strømmen kommer tilbake og
termostaten stiller seg inn på sparetemperatur.
Oppstart og programvalg må da utføres på nytt.
4. Innebygde funksjoner
Ovennevnte ovnstyper er utstyrt med temperaturutløser som kobler ut
Fig. 1
L1
L2
Fig. 2
ovnen ved hel eller delvis tildekning. Når årsaken til utkoblingen ernes, vil
ovnen automatisk koble seg inn igjen.
P-typer: Trykk inn en knapp på baksiden av ovnen.
5. Brukertips
A. Igangsetting av ere varmeovner i samme rom
Slå på alle ovnene i rommet og still komfortgliderne "1" på ønsket
romtemperatur. Når temperaturen har stabilisert seg, settes komfort-
gliderne "1" i laveste posisjon i ca. 10 min.
Deretter stilles termostaten på hver enkelt ovn opp til den gule lampen
tennes. Ovnenes termostater er nå justert slik at de samarbeider for å holde
riktig romtemperatur.
B. Rengjøring bak ovn
Ovnene kan enkelt felles fram for rengjøring. Dette gjøres ved å trykke ned
de 2 topplåsene "P" (Fig. 3) på veggrammen og trekke ovnen fram. Ovnen
festes til veggrammen igjen ved å presse den mot topplåsen.
6. Service
Ved behov for service, kontakt din lokale forhandler eller Glen Dimplex
Nordic AS.
Hvis tilførselsledningen er skadet må den byttes av
leverandørens serviceperson, eller tilsvarende kvali sert person, for å unngå
fare.
7. Advarsel
Tildekking av ovnen kan medføre brannfare.
Ovnen må derfor ikke tildekkes.
Ha alltid tilsyn med små barn og personer som ikke er i stand til forsvarlig
betjening av ovnen. Sørg for nødvendig opplæring.
8. Reklamasjonsrettigheter i henhold til kjøpsloven
Ved endt levetid skal produktet ikke kastes i restavfallet men
leveres til gjenvinning. Spør de lokale myndigheter eller
forhandleren om råd om gjenvinning.
Mandag - Fredag
P1:
0
3
6
9
12
15
18
21
24
0
3
P2:
0
3
6
9
12
15
18
21
24
0
3
P3:
0
3
6
9
12
15
18
21
24
0
3
P4:
0
3
6
9
12
15
18
21
24
0
3
P5:
0
3
6
9
12
15
18
21
24
0
3
P6:
0
3
6
9
12
15
18
21
24
0
3
P7:
0
3
6
9
12
15
18
21
24
0
3
6
Fig. 4
Fig. 3
Lørdag
Søndag
0
3
6
9
12
15
6
9
12
15
18
21
24
6
9
12
15
18
21
24
0
3
6
9
12
15
6
9
12
15
18
21
24
0
3
6
9
12
15
0
3
6
9
12
15
6
9
12
15
18
21
24
6
9
12
15
18
21
24
0
3
6
9
12
15
6
9
12
15
18
21
24
0
3
6
9
12
15
0
3
6
9
12
15
9
12
15
18
21
24
18
21
24
18
21
24
18
21
24
18
21
24
18
21
24
18
21
24
18
21
24
