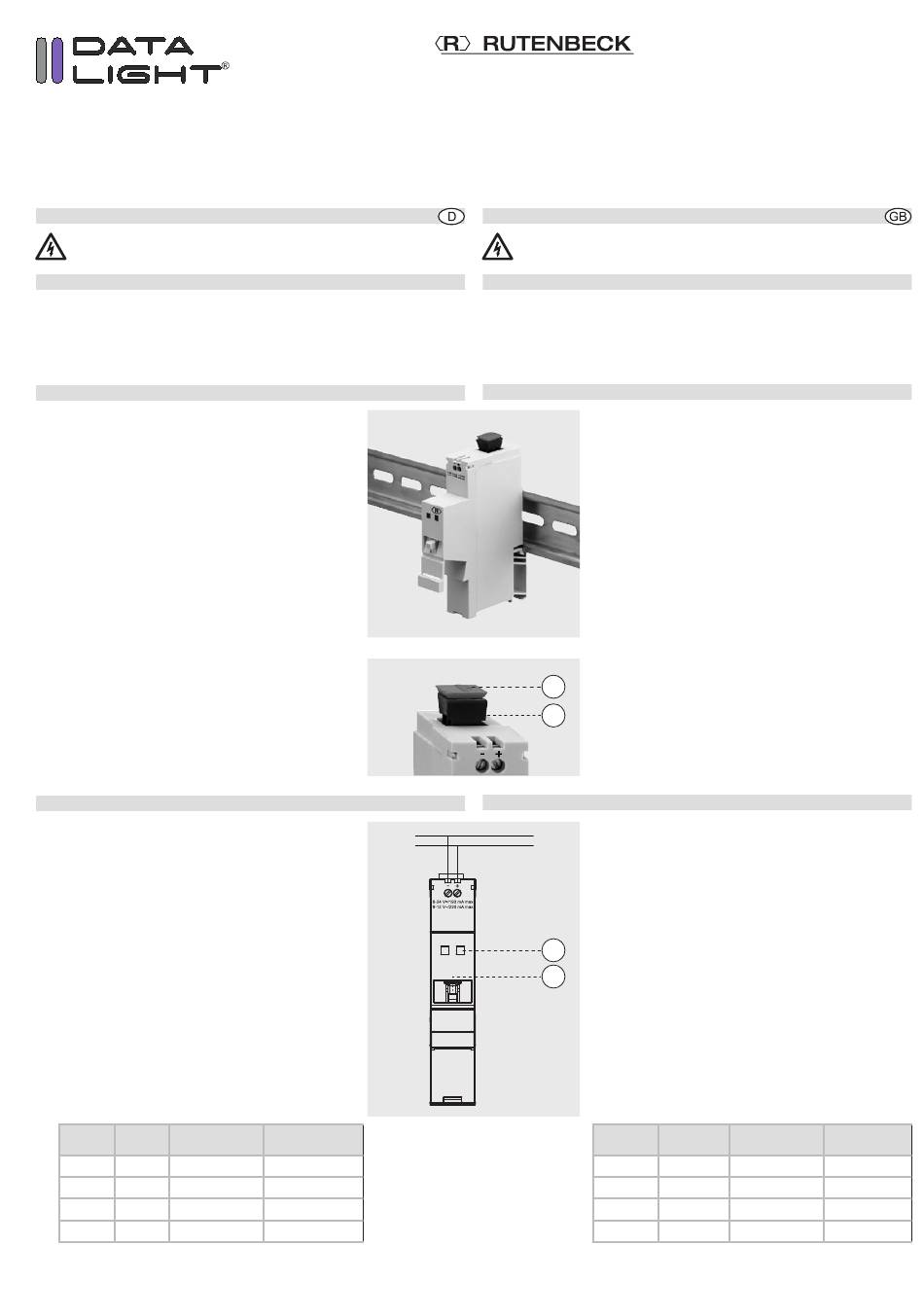

Datalight POF GB/UAE 1xPPR Installation Manual

Sicherheitshinweise
Einbau und die Installation des Datalight POF GB/UAE 1xPPR
darf nur durch eine Elektrofachkraft erfolgen!
Bestimmungsgemäßer Gebrauch
Das Gerät dient als zentrale Komponente für die Festinstallation und macht
den Aufbau eines POF-Verteilers in einer herkömmlichen Unterverteilung
möglich.
Benutzen Sie das Gerät zu keinem anderen Zweck. Betreiben Sie das
Gerät nur in Innenräumen.

Installation

Montage
1 Setzen Sie den Datalight POF GB/UAE 1xPPR auf
die Hutschiene auf und rasten Sie ihn ein.
Zuschneiden und Anschließen des POF-Kabels
Nach dem Verlegen des POF-Kabels (Hinweise hierzu
finden Sie unter www.rutenbeck.de im Download-
Bereich) gehen Sie folgendermaßen vor:
2 Trennen Sie das Kabel in der Mitte ca. 30 mm vorsich-
tig auf und achten Sie darauf, dass keine Unebenhei-
ten des Mantels das Einführen des Kabels behindern
können.
3 Führen Sie es in das POF-Schneidewerkzeug ein und
schneiden Sie es durch Druck auf die Klinge ab.
4 Achten Sie darauf, dass beide Adern gleich lang sind.
5 Öffnen Sie die POF-Klemme durch leichtes Ziehen am
Anschluss (B) und entfernen Sie die rote Schutzkappe
(A).
6 Führen Sie das POF-Kabel ein und achten Sie darauf,
dass es bis zum Anschlag geschoben wird, um eine
sichere, optische Anbindung zu gewährleisten.
7 Schließen Sie die POF-Klemme, indem Sie den
Anschluss zum Fixieren des Kabels in die Geräte-
öffnung schieben.
Anschluss der Versorgungsspannung
Beachten Sie bitte auch die zulässige Betriebstempera-
tur, setzen Sie den Datalight POF GB/UAE 1xPPR nicht
direkt neben Geräten mit hoher Wärmeentwicklung
(z.B. Dimmer) ein.
8 Schalten Sie die Spannungsversorgung ein.
9 Öffnen Sie die Staubschutzklappe (D) und schlie-
ßen Sie Ihr Ethernet-Gerät (z.B. PC, Router, Set-
Top-Box) über Patchkabel am RJ45-Anschluss an.
Die LEDs (C) am Gerät zeigen folgende Zustände an:
LED LED Ethernet-Link
links rechts (RJ45)
Blinkt Aus 1.000 Mbit/s
Ein Blinkt 1.000 Mbit/s
Blinkt Blinkt 100 Mbit/s
Ein Blinkt 100 Mbit/s
Optischer Link
(POF)
1.000 Mbit/s
100 Mbit/s
1.000 Mbit/s
100 Mbit/s
Datalight POF GB/UAE 1xPPR 2,2 mm
Installationsanleitung/Installation guide

Installation instructions

The mounting and installation of the Datalight POF GB/UAE
1xPPR should only be performed by a qualified electrician!

Intended use

The device is a central component for fixed installation and permits the
establishment of a POF distributor in a customar y sub-distribution
Only use this device for these purposes and operate indoors.
Installation
Montage
1 Place the Datalight POF GB/UAE 1xPPR on the
DIN-rail and latch it in.

Cutting and connecting the POF-cable

After having laid the POF-cable (corresponding hints
can be found under www.rutenbeck.de in the down-
load-sector) shorten it as described below:
2 Cautiously split the cable down the middle for
approx. 30 mm and make sure that there is no
unevenness on the coating which could hinder the
inserting of the cable.
3 Insert the cable into the POF cutting tool and cut it
by pressing the blade.
4 Make sure that both wires are equally long.
5 Open the POF terminal by slightly pulling out
the terminal (B) and remove the red protection cap
(A).
A
6 Insert the POF-cable. Make sure that it is pushed
all the way up to the stop in order to guarantee a
B
safe, optical connection.
7 Close the POF terminal by pushing the terminal
into the opening of the device thus fastening the
cable.

Connecting of the power supply

Please also observe the permitted operating tempera-
ture, do not place the switching system directly beside
devices with high heat evolution (e.g. dimmer).
8–52 V DC
8 Connect the SVR 12/24 V with the power supply.
9 Remove dust cover (D) and connect your Ethernet
devices (PC, router, set top box e.g.) up to the
RJ45 terminal jack via the enclosed patch cables.
C
D
The LEDs (C) on the device show the following states:
LED
left
Flashing
On
Flashing
On
LED Ethernet link Optical link
right (RJ45) (POF)
Off 1.000 Mbit/s 1.000 Mbit/s
Flashing 1.000 Mbit/s 100 Mbit/s
Flashing 100 Mbit/s 1.000 Mbit/s
Flashing 100 Mbit/s 100 Mbit/s
unit.
