- Page 1 Original instructions SIRe Competent Quick guide SIRe AC SIRe FC ..32 ..18 ..25 ..39 ..60 ..46 ..53 ..67 ..74 ..81 ..89...
- Page 2 SIRe Competent...
- Page 3 SIRe Competent...
- Page 4 Wiring diagram - Advanced SIRe B1/B2/B1EC...
- Page 5 Wiring diagram - Advanced...
- Page 6 UA1Y UA1Z Svenska Polski Norsk Русский English English Deutsch Čeština Français Slovenčina Italiano Türkçe Español Português Nederlands Română Suomi Magyar Dansk Українська...

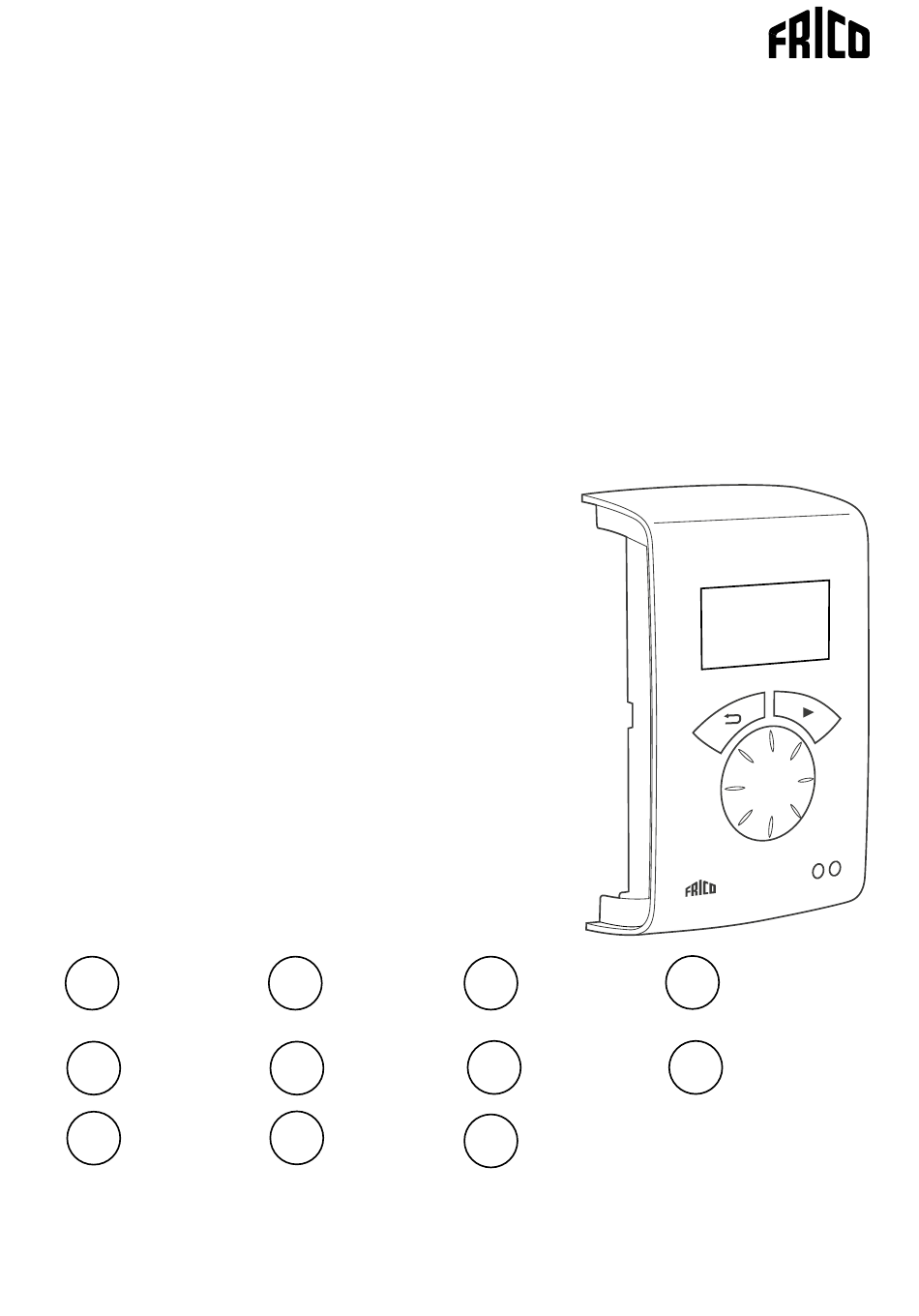

- Page 7 SIRe Competent SIReAC SIReFC SIReUA1 SIReC1X SIReDC SIReCC (SIReAC) Beståndsdelar Beskrivning HxBxD [mm] Kontrollenhet, med inbyggd rumssensor, SIReUA1 120x70x35 Dostäckarlock SIReC1X Styrkort HUB Competent 202x139x50 SIReDC Magnetisk dörrkontakt SIReCC603 Modularkabel RJ12 (6/6) SIReCC605 Modularkabel RJ12 (6/6) Constituent parts Type Description HxWxD [mm] Control unit, with internal room sensor, Wall unit...
- Page 8 SIRe Competent Pièces constitutives Type Désignation HxLxP [mm] Unité de contrôleavec sonde d'ambiance interne, SIReUA1 120x70x35 protection de boîtier mural. SIReC1X Carte électronique HUB Competent 202x139x50 Contact de position magnétique SIReDC SIReCC603 Câble modulaire RJ12 (6/6) SIReCC605 Câble modulaire RJ12 (6/6) Componentes Tipo Descripción...
- Page 9 SIRe Competent Bestanddeler Type Beskrivelse HxBxD [mm] Kontrollenhet, med intern romføler, deksel til 120x70x35 SIReUA1 veggenhet SIReC1X PC Board HUB Competent 202x139x50 SIReDC Dørkontakt SIReCC603 Modulærkabel RJ12 (6/6) SIReCC605 Modulærkabel RJ12 (6/6) Części składowe Opis HxWxD [mm] Sterownik z wewnętrznym czujnikiem temperatury SIReUA1 120x70x35 pomieszczenia i pokrywą...
- Page 10 SIRe Competent SIReUR SIReCJ4 SIReCJ6 SIReRTX SIReCC Tillval RSK-nr E-nr Beskrivning HxBxD [mm] 673 09 22 87 510 12 Extern rumstemperaturgivare 70x33x23 SIReRTX SIReUR* 673 09 21 87 510 11 Kit för infällt montage 114x70x50 SIReCJ4 673 09 70 87 510 33 Skarvstycke för två...
- Page 11 SIRe Competent Optional Beschreibung HxBxT [mm] Externer Raumtemperatursensor 70x33x23 SIReRTX SIReUR* Kit für versenkte Installation 114x70x50 SIReCJ4 Verbindungsstück für zwei Teile RJ11 (4/4) SIReCJ6 Verbindungsstück für zwei Teile RJ12 (6/6) SIReCC603 Modulares Kabel RJ12 (6/6) SIReCC605 Modulares Kabel RJ12 (6/6) Modulares Kabel RJ12 (6/6) SIReCC610 SIReCC615...
- Page 12 SIRe Competent Opzione Tipo Descrizione HxLxP [mm] Sensore esterno della temperatura ambiente 70x33x23 SIReRTX SIReUR* Kit per installazione incassata 114x70x50 SIReCJ4 Elemento di giunzione RJ11 (4/4) SIReCJ6 Elemento di giunzione RJ12 (6/6) SIReCC603 Cavo modulare RJ12 (6/6) SIReCC605 Cavo modulare RJ12 (6/6) Cavo modulare RJ12 (6/6) SIReCC610 SIReCC615...
- Page 13 SIRe Competent Opcja Opis HxWxD [mm] 70x33x23 SIReRTX Zewnętrzny czujnik temperatury pomieszczenia SIReUR* 114x70x50 Zestaw do zabudowy SIReCJ4 Połączenie. RJ11 (4/4) SIReCJ6 Połączenie. RJ12 (6/6) SIReCC603 Kabel modułowy RJ12 (6/6) SIReCC605 Kabel modułowy RJ12 (6/6) SIReCC610 Kabel modułowy RJ12 (6/6) SIReCC615 Kabel modułowy RJ12 (6/6) SIReCC640...
- Page 14 SIRe Competent VLSP BPV10 SD230 SD230 BPV10 TRVS SD230 SD230 TRVS...
- Page 15 SIRe Competent Vattenreglering - ventilpaket* RSK-nr Komponenter Anslutning VLSP15LF 670 45 35 VKF15LF + SD230 + BPV10 DN15 VLSP15NF 670 45 36 VKF15NF + SD230 + BPV10 DN15 VLSP20 670 45 37 VKF20 + SD230 + BPV10 DN20 VLSP25 670 45 38 VKF25 + SD230 + BPV10 DN25 670 45 39...
- Page 16 SIRe Competent Control del agua - sistema de válvulas* Tipo Descripción Conexión VLSP15LF Independiente de la presión DN15 Independiente de la presión DN15 VLSP15NF VLSP20 Independiente de la presión DN20 VLSP25 Independiente de la presión DN25 VLSP32 Independiente de la presión DN32 VOT15 Válvula de 3 vías y actuador on/off...
- Page 17 SIRe Competent Regulacja przepływu wody – zestaw zaworów* Opis Podłączenie VLSP15LF DN15 Zestaw zaworów, dwupołożeniowy, niezależny od ciśnienia VLSP15NF DN15 Zestaw zaworów, dwupołożeniowy, niezależny od ciśnienia VLSP20 DN20 Zestaw zaworów, dwupołożeniowy, niezależny od ciśnienia DN25 VLSP25 Zestaw zaworów, dwupołożeniowy, niezależny od ciśnienia DN32 VLSP32 Zestaw zaworów, dwupołożeniowy, niezależny od ciśnienia...
- Page 18 SIRe Competent Quick guide/Start up Bedrijf zonder regelunit 1. Controleer of alle onderdelen aanwezig zijn (zie hoofdstuk Onderdelen). 2. Installeer alle units en onderdelen en, indien van toepassing, accessoires (bijv. aandrijving) en sluit deze aan volgens het bedradingsschema. Als er meerdere units zijn aangesloten, stel dan een unieke ID in Selecteer stand 0 voor iedere unit (1-9) via de ID-selector van...
- Page 19 SIRe Competent Regelunit SIReUA1 Overzicht Luchtgordijnen SIRe AC °C DOOR Luchtverhitters Terug Forward/ Bevestigen SIRe FC Auto °C Handmatige stand Alarm Rode LED Signaal in bedrijf Groene LED 19 .0 °C Instelling ventilatortoerental Instelling verwarming Weekprogramma Weekprogramma Nacht Weekprogramma Buiten bedrijf...
- Page 20 Verschil instelpunt open deur, (kalibreren Hulpmenu sensoren). Het hulpmenu is met een wachtwoord beveiligd en wordt gebruikt voor ondersteuning tijdens contact met Frico of een geautoriseerd installateur. Alarm- en storingscodes Reset alarm Stroomstoring Let op! Als de stroomvoorziening naar...
- Page 21 SIRe Competent Tabel - Alarm Actie Storingscodes Oorzaak Zorg ervoor dat er geen obstakels zijn die de luchttoevoer en -afzuiging van de unit blokkeren. Thermisch contact ingeschakeld. Een of Als de oververhitte motor is afgekoeld, sluit de meerdere motoren zijn thermische schakelaar weer en kan het alarm gereset oververhit.
- Page 22 Voer een reset naar fabrieksinstellingen uit en reboot het systeem (stroomvoorziening afsluiten/aansluiten). Hardwarefout - vervang de SIReB1/B2/B1EC-printplaat. Visuele schade aan SIReB1/B2/ Neem contact op met Frico voor technische ondersteuning. B1EC. Probeer het alarm te resetten. Zorg ervoor dat alle ID-fout...
- Page 23 Zorg ervoor dat de communicatiekabels correct zijn Geen originele kabels. (Originele kabels van Frico hebben een schakelschema waarop staat aangegeven hoe de contacten op de kabel moeten worden gekrimpt.) Probeer het alarm te resetten. Controleer de aansluitingen en de kabel.
- Page 24 SIRe Competent Aansluiten externe regeling - inclusief BMS-functies SIReC1X ROOM COM 1 COM 2 SIReA1X 19 20 1 2 3 4 5 6 21 22 7 8 9 10 1112 15 161718 13 14 Klem Functies COM1 RJ12 (6/6) SIRe interne communicatie COM2 RJ12 (6/6) SIRe interne communicatie Modbus/RTU via Rs-485.
- Page 25 Main offi ce Frico AB Tel: +46 31 336 86 00 Box 102 SE-433 22 Partille mailbox@frico.se Sweden www.frico.se For latest updated information and information about your local contact: www.frico.se...
