3B SCIENTIFIC ® PHYSICS
Bedienungsanleitung
02/08 ALF
1. Sicherheitshinweise
Glühkatodenröhren sind dünnwandige, evakuierte
Glaskolben. Vorsichtig behandeln: Implosionsge-
fahr!
•
Röhre keinen mechanischen Belastungen aus-
setzen.
•
Verbindungskabeln
aussetzen.
Zu hohe Spannungen, Ströme sowie falsche Kato-
denheiztemperatur können zur Zerstörung der Röh-
re führen.
•
Die angegebenen Betriebsparameter einhalten.
Beim Betrieb der Röhren können am Anschlussfeld
berührungsgefährliche Spannungen und Hochspan-
nungen anliegen.
•
Schaltungen nur bei ausgeschalteten Versor-
gungsgeräten vornehmen.
•
Röhren nur bei ausgeschalteten Versorgungsge-
räten ein- und ausbauen.
Im Betrieb wird der Röhrenhals erwärmt.
•
Röhre vor dem Ausbau abkühlen lassen.
Die Röhre darf nur im Röhrenhalter D (U19100)
eingesetzt werden.
Diode D U191501
keinen
Zugbelastungen
Die Einhaltung der EC Richtlinie zur elektromagneti-
schen Verträglichkeit ist nur mit den empfohlenen
Netzgeräten garantiert.
2. Beschreibung
Die Diode ermöglicht grundlegende Versuche zum
Edisoneffekt (glühelektrischer Effekt), den Nachweis
der Abhängigkeit des Emissionsstroms von der Heiz-
leistung der Glühkatode, die Aufnahme von Dio-
denkennlinien sowie die Anwendung der Diode als
Gleichrichter.
Die Diode ist eine Hochvakuum-Röhre mit einem
Heizfaden (Katode) aus reinem Wolfram und einer
runden Metallplatte (Anode) in einer durchsichtigen,
evakuierten Glaskugel. Katode und Anode sind pa-
rallel zueinander angeordnet. Diese planare Bau-
form entspricht dem herkömmlichen Diodensym-
bol. An einer der Heizfadenzuführungen ist eine
runde Metallplatte befestigt, die für ein gleichför-
migeres elektrisches Feld zwischen Kathode und
Anode sorgt.

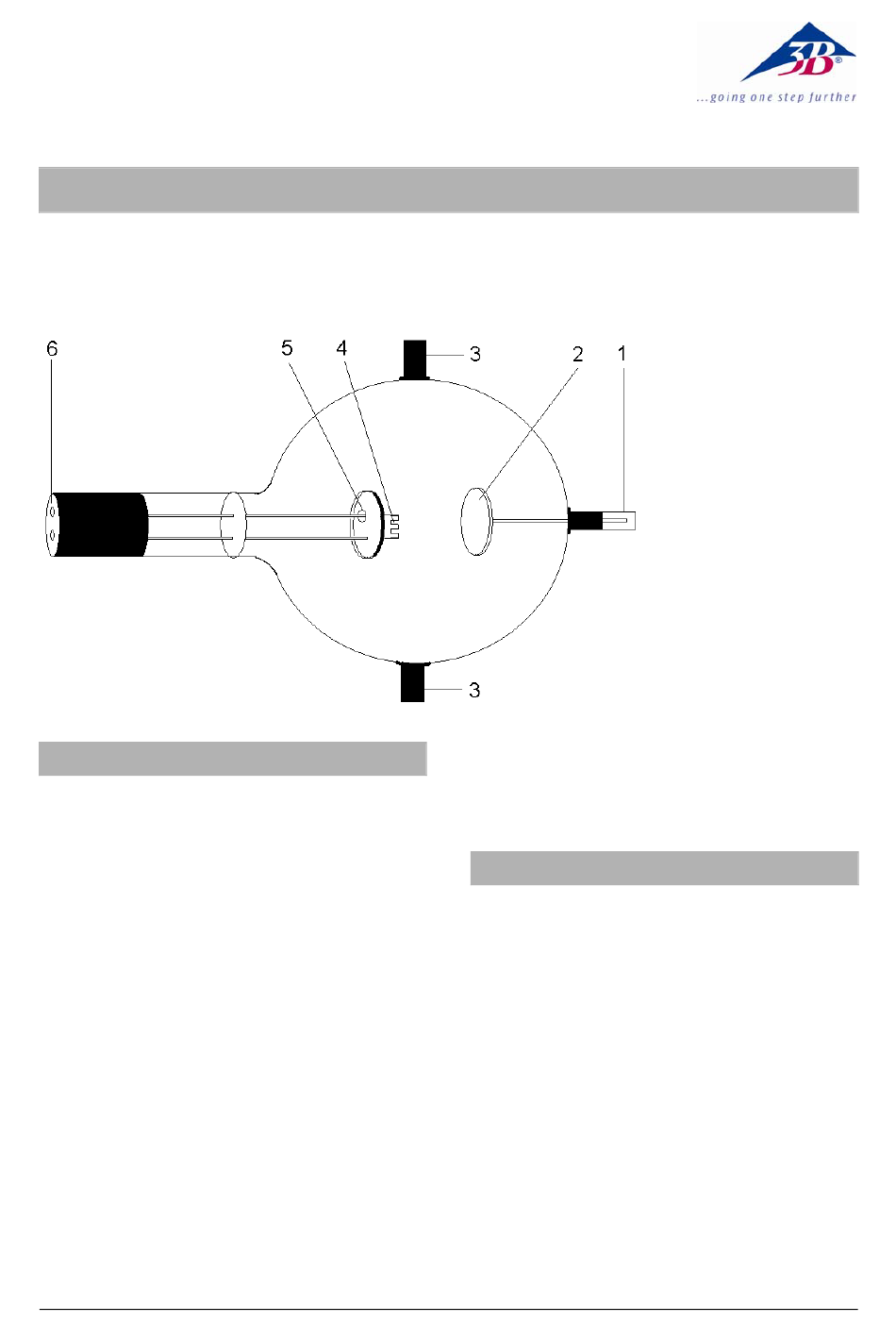

1
1
4-mm-Steckerstift zum
Anschluss der Anode
2
Anode
3
Halter
4
Heizwendel
5
Katodenplatte
6
4-mm-Buchsen zum An-
schluss von Heizung und
Katode

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the U191501 and is the answer not in the manual?

Questions and answers

Summary of Contents for 3B SCIENTIFIC PHYSICS U191501

  • Page 1 3B SCIENTIFIC ® PHYSICS Diode D U191501 Bedienungsanleitung 02/08 ALF 4-mm-Steckerstift zum Anschluss der Anode Anode Halter Heizwendel Katodenplatte 4-mm-Buchsen zum An- schluss von Heizung und Katode Die Einhaltung der EC Richtlinie zur elektromagneti- 1. Sicherheitshinweise schen Verträglichkeit ist nur mit den empfohlenen Glühkatodenröhren sind dünnwandige, evakuierte...
  • Page 2 • Spannung von 6 V an die Heizung anlegen, bis 3 Technische Daten sie heiß wird. Anodenspannung schrittweise er- ≤ Heizspannung: 7,5 V höhen und den Anodenstrom messen. ≤ Heizstrom: ca. 3 A • Heizspannung auf Null zurück setzen und die Anodenspannung: max.
  • Page 3 Fig. 1 Abhängigkeit des Anodenstroms von der Heizspannung und Nachweis des Anodenstroms mit einem Messgerät Fig. 2 Dioden-Kennlinien Anodenstrom in Abhängigkeit der Anodenspannung...
  • Page 4 Fig. 3 Die Diode als Gleichrichter A TELTRON Product from UK3B Scientific Ltd. • 8 Beaconsfield Road • Weston-super-Mare • Somerset BS23 1YE Tel 0044 (0)1934 425333 • Fax 0044 (0)1934 425334 • e-mail uk3bs@3bscientific.com Technische Änderungen vorbehalten © Copyright 2008 3B Scientific GmbH...

  • Page 5: Instruction Sheet

    3B SCIENTIFIC ® PHYSICS Diode D U191501 Instruction sheet 02/08 ALF 4-mm plug for connect- ing anode .Anode Boss Cathode filament Filament backing plate 4-mm sockets for cathode and filament The compliance with the EC directive on electro- 1. Safety instructions...
  • Page 6 Practically no current (< 0.1 µA) flows between the 3 Technical data cathode filament and the anode, even at high volt- ≤ Filament voltage: 7.5 V ages. ≤ • Filament current: 3 A approx. Apply 6 V to the filament so that it gets hot, gradually increase the anode voltage and meas- Anode voltage: max.
  • Page 7 Fig. 1 Determining dependency of anode current on filament voltage. Anode current confirmed using a meter Fig. 2 Diode characteristics Anode current as a function of anode voltage...
  • Page 8 Fig. 3 Diode rectifier A TELTRON Product from UK3B Scientific Ltd. • 8 Beaconsfield Road • Weston-super-Mare • Somerset BS23 1YE Tel 0044 (0)1934 425333 • Fax 0044 (0)1934 425334 • e-mail uk3bs@3bscientific.com Technical amendments are possible © Copyright 2008 3B Scientific GmbH...

  • Page 9: Instructions D'utilisation

    3B SCIENTIFIC ® PHYSICS Diode D U191501 Instructions d'utilisation 02/08 ALF Contact de 4 mm pour la connexion de l'anode Anode Support Filament Cathode Prise de 4 mm pour la connexion du chauffage et de la cathode Le tube n'a le droit d'être utilisé que dans le 1.
  • Page 10 cathode et l'anode, a permis d'améliorer le Le courant qui circule entre la cathode et l'anode rendement de la grande structure géométrique. est pratiquement nul (< 0.1 µA), même en présence de hautes tensions. • Appliquez une tension de 6 V au chauffage, jusqu'à...
  • Page 11 Fig. 1 Relation entre le courant anodique et la tension de chauffage et démonstration du courant anodique à l'aide d'un instrument de mesure Fig. 2 Caractéristiques de la diode Le courant anodique en fonction de la tension anodique...
  • Page 12 Fig. 3 La diode comme redresseur A TELTRON Product from UK3B Scientific Ltd. • 8 Beaconsfield Road • Weston-super-Mare • Somerset BS23 1YE Tel 0044 (0)1934 425333 • Fax 0044 (0)1934 425334 • e-mail uk3bs@3bscientific.com Sous réserve de modifications techniques ©...

  • Page 13: Istruzioni Per L'uso

    3B SCIENTIFIC ® PHYSICS Diodo D U191501 Istruzioni per l’uso 02/08 ALF Spinotto da 4 mm per il collegamento dell’anodo Anodo Supporto Spirale riscaldante Piastra catodica Connettore da 4 mm per il collegamento di riscaldamento e anodo Il tubo può essere utilizzato esclusivamente con il 1.
  • Page 14 • filamento caldo, in modo da determinare un campo Variare la tensione anodica U tra 0 e 300 V. elettrico più uniforme tra catodo e anodo. In pratica non c’è passaggio di corrente (< 0,1 µA) tra catodo e anodo, anche se in presenza di alte tensioni.
  • Page 15 Fig. 1 Rapporto di dipendenza della corrente anodica dalla tensione di accensione e misurazione della corrente anodica Fig. 2 Linee caratteristiche del diodo La corrente anodica in funzione della tensione anodica...
  • Page 16 Fig. 3 Il diodo come raddrizzatore A TELTRON Product from UK3B Scientific Ltd. • 8 Beaconsfield Road • Weston-super-Mare • Somerset BS23 1YE Tel 0044 (0)1934 425333 • Fax 0044 (0)1934 425334 • e-mail uk3bs@3bscientific.com Con riserva di modifiche tecniche ©...

  • Page 17: Instrucciones De Uso

    3B SCIENTIFIC ® PHYSICS Diodo D U191501 Instrucciones de uso 02/08 ALF conector de 4 mm para acoplar el ánodo ánodo soporte filamento calefactor placa catódica clavijeros de 4 mm para conectar la calefacción y el cátodo • De ser necesario, permita que los tubos se 1.
  • Page 18 • de las líneas de entrada del filamento calefactor se Iniciar el ensayo con la calefacción fría (tensión fija una placa circular metálica, que se encarga de de caldeo U = 0). establecer un campo eléctrico más homogéneo • Variar la tensión anódica U entre 0 y 300 V.
  • Page 19 Fig. 1 Dependencia de la corriente anódica de la tensión de caldeo y demostración de la corriente anódica con un aparato de medición. Fig. 2 Curvas características de los diodos La corriente anódica en función de la tensión anódica...
  • Page 20 Fig. 3 El diodo como rectificador A TELTRON Product from UK3B Scientific Ltd. • 8 Beaconsfield Road • Weston-super-Mare • Somerset BS23 1YE Tel 0044 (0)1934 425333 • Fax 0044 (0)1934 425334 • e-mail uk3bs@3bscientific.com Se reservan las modificaciones técnicas ©...

  • Page 21: Instruções Para O Uso

    3B SCIENTIFIC ® PHYSICS Diodo D U191501 Instruções para o uso 02/08 ALF Pino de conexão de 4 mm para a conexão do ânodo Ânodo Apoio Espira de aquecimento Placa catódica Conector de 4 mm para a conexão do aquecedor e do cátodo...
  • Page 22 corresponde ao símbolo habitual para diodos. O anódica com o conector de 4 mm indicado desempenho das grandes estruturas geométricas foi como negativo no gargalo do tubo. melhorada pelo fato que uma placa metálica foi • Iniciar a experiência com um aquecedor frio fixada num dos filamentos, a qual garante um (tensão de aquecimento U = 0).
  • Page 23 Fig. 1 Dependência da corrente anódica da tensão de aquecimento e comprovação da corrente anódica com um aparelho de medição Fig. 2 Linhas características de diodo...
  • Page 24 Fig. 3 O diodo como retificador A TELTRON Product from UK3B Scientific Ltd. • 8 Beaconsfield Road • Weston-super-Mare • Somerset BS23 1YE Tel 0044 (0)1934 425333 • Fax 0044 (0)1934 425334 • e-mail uk3bs@3bscientific.com Sob reserva de alterações técnicas ©...
