Flash F7100105 User Manual

Led moving head spot 60w
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

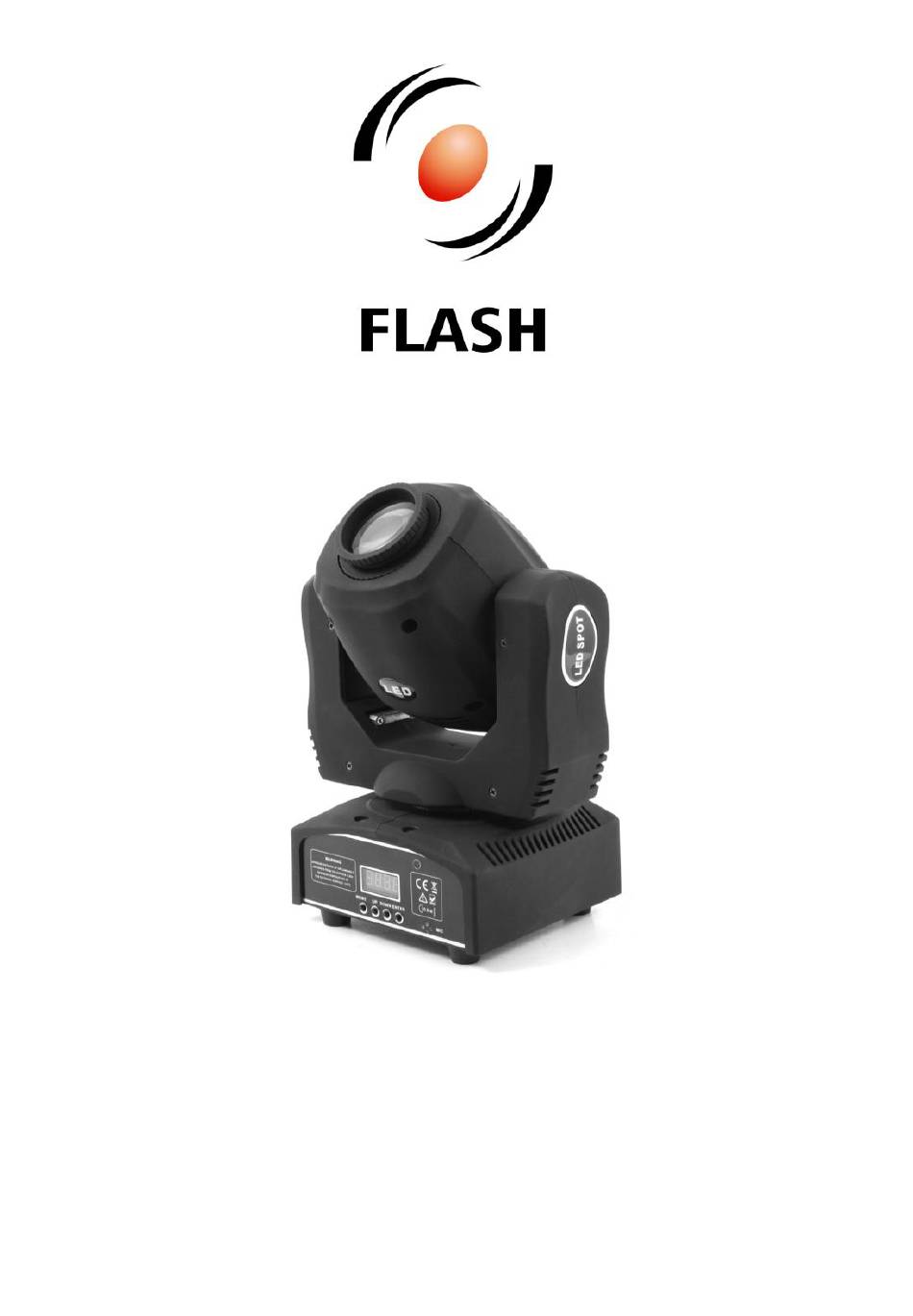

LED MOVING HEAD
SPOT 60W
F7100105
USER MANUAL / INSTRUKCJA OBSŁUGI

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the F7100105 and is the answer not in the manual?

Questions and answers

Related Manuals for Flash F7100105

Summary of Contents for Flash F7100105

  • Page 1 LED MOVING HEAD SPOT 60W F7100105 USER MANUAL / INSTRUKCJA OBSŁUGI...

  • Page 2: Table Of Contents

    LED MOVING HEAD SPOT 60W F7100105 Table of Contents Introduction ..............................2 Safety information ............................2 Product information ............................2 Specification ..............................2 Installation ................................ 3 Connections ..............................3 Connecting DMX signal..........................3 Voltage specification ..........................3 Connecting power supply ........................3 Operation manual ............................

  • Page 3: Introduction

    AC IN: IEC - C14  DMX IN: XLR - 3 pin  DMX OUT: XLR - 3 pin  Housing made: ABS  Cooling: Active  Height [cm]: 30  Width [cm]: 19,5  Depth [cm]: 14,5  Weight [kg]: 3 www.flash-butrym.pl...

  • Page 4: Installation

    LED MOVING HEAD SPOT 60W F7100105  Weight with packaging [kg]: 3,6  Set includes: power cable, 2x mounting bracket INSTALLATION After removing the packaging, check if the device was not damaged during transport. Before connecting to the mains, make sure that the device is securely mounted. The manufacturer is not responsible for damage caused by unstable mounting.

  • Page 5: Operation Manual

    Menu diagram: – Set DMX address Set channel mode Master/Slave mode If no DMX- Sound/Auto mode Sound control mode Set microphone’s sensitivity Standby mode Background light Reverse display Switch on Pan motor Switch on Tilt motor Manual settings: Pan/Tilt/Color/Gobo/Dimmer/ Strobe www.flash-butrym.pl...
  • Page 6 LED MOVING HEAD SPOT 60W F7100105 Auto test Temperature control Lifetime Software version Reset www.flash-butrym.pl...

  • Page 7: Dmx Channel List

    130-149: light off with color wheel movement (wait 5sec) CH 8 Macro/Function 150-169: light on with gobo wheel movement (wait 5sec) 170-189: light off with gobo wheel movement 190-199: no function (wait 5sec) 200-209: reset 210-249: no function 250-255: Sound control mode www.flash-butrym.pl...
  • Page 8 LED MOVING HEAD SPOT 60W F7100105 12CH mode Channel Function Effect CH 1 0-255: 0-540° CH 2 Pan fine 0-255 CH 3 Tilt 0-255: 0-210° CH 4 Tilt fine 0-255 CH 5 Pan/Tilt speed 0-255: fast to slow CH 6...
  • Page 9 110-129: light on with color wheel movement 130-149: light off with color wheel movement 150-169: light on with gobo wheel movement 170-189: light off with gobo wheel movement 190-199: no function 200-209: reset 210-249: no function 250-255: Sound control mode www.flash-butrym.pl...

  • Page 10: Wprowadzenie

    LED MOVING HEAD SPOT 60W F7100105 WPROWADZENIE Dziękujemy za zakup urządzenia LED głowica ruchoma SPOT 60W. Ze względów bezpieczeństwa oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją. ZASADY BEZPIECZEŃSTWA Instalacja powinna być przeprowadzana przez wykwalifikowany personel, aby zminimalizować...

  • Page 11: Instalacja

    UWAGA! W przypadku uszkodzenia przewodu nie należy dokonywać samodzielnej naprawy. Wymiana lub naprawa może być wykonana jedynie w serwisie producenta lub przez osobę z odpowiednimi uprawnieniami. www.flash-butrym.pl...

  • Page 12: Instrukcja Użytkowania

    LED MOVING HEAD SPOT 60W F7100105 INSTRUKCJA UŻYTKOWANIA Panel sterowania Panel sterowania wyposażony jest w wyświetlacz oraz w 4 przyciski sterujące o następujących funkcjach: MENU – wybranie funkcji UP – edycja parametru DOWN – edycja parametru ENTER – zatwierdzenie zmian Menu Schemat menu urządzenia:...
  • Page 13 Auto test Kontrola temperatury Żywotność Wersja oprogramowania Reset www.flash-butrym.pl...

  • Page 14: Lista Kanałów Dmx

    LED MOVING HEAD SPOT 60W F7100105 Lista kanałów DMX Tryb 8CH Kanał Funkcja Efekt CH 1 0-255: 0-540° CH 2 Tilt 0-255: 0-210° CH 3 Prędkość Pan/Tilt 0-255: szybko-wolno CH 4 Dimmer 0-255: 0-100% 0-15: otwarty 16-131: strobo wolno-szybko 132-139: otwarty 140-181: szybkie zamknięcie do wolnego otwarcia...
  • Page 15 156-175: efekt8 176-195: efekt9 196-215: efekt10 216-235: efekt11 236-255: efekt12 CH 11 Prędkość efektu ruchu Pan/Tilt 0-255: szybko-wolno 0-69: brak funkcji CH 12 Makro 70-89: włączenie wygaszenia światła na czas ruchu+ Pan/Tilt 90-109: wyłączenie wygaszenia światła na czas ruchu+ Pan/Tilt www.flash-butrym.pl...
  • Page 16 LED MOVING HEAD SPOT 60W F7100105 110-129: włączenie wygaszenia światła na czas ruchu+ tarcza kolorów 130-149: wyłączenie wygaszenia światła na czas ruchu+ tarcza kolorów 150-169: włączenie wygaszenia światła na czas ruchu+ tarcza gobo 170-189: wyłączenie wygaszenia światła na czas ruchu+ tarcza gobo...
