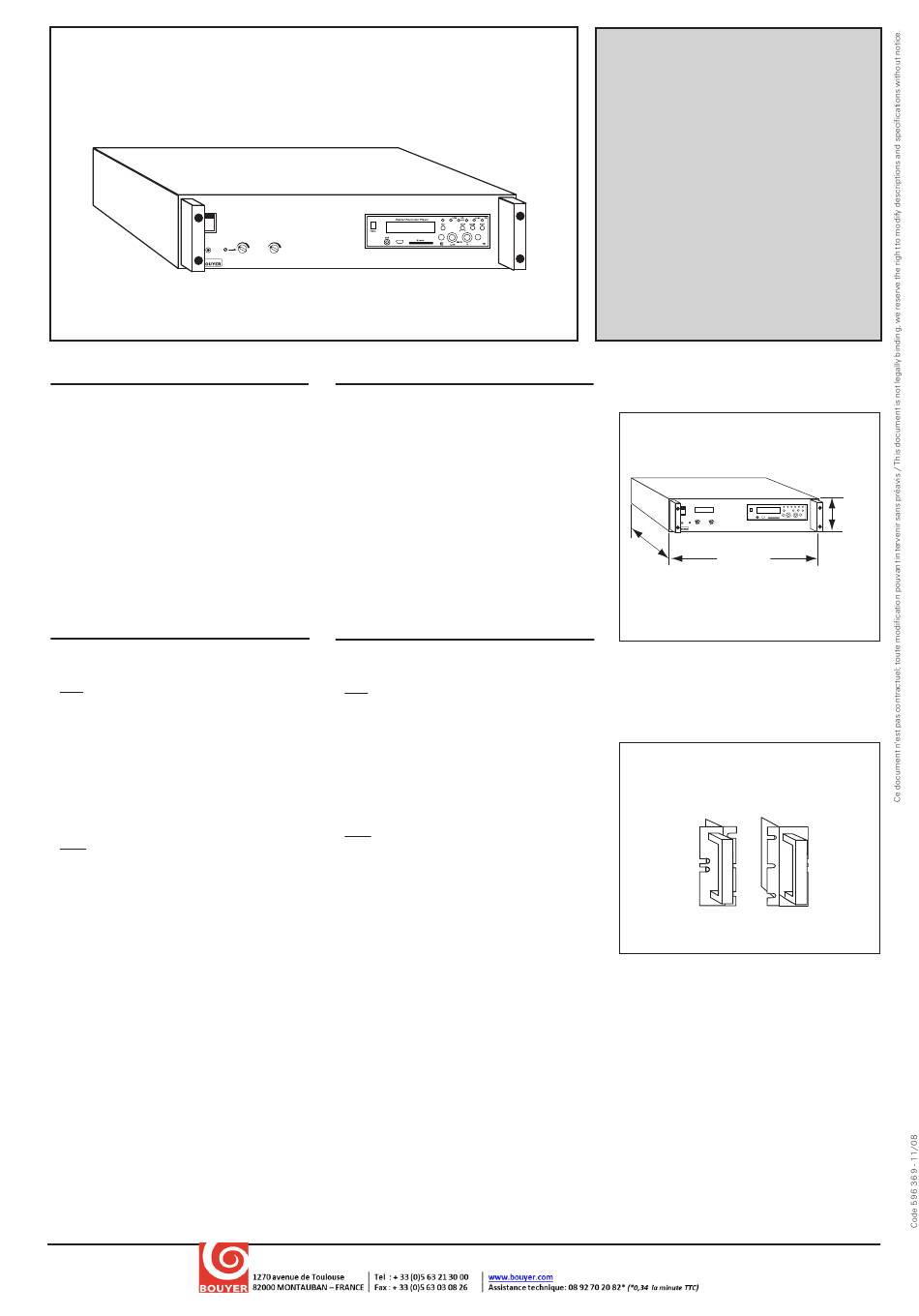

I
0
M us i c
M i c/ Aux

I - DESCRIPTION

Les lecteurs enregistreurs MP3, GD 3301 et
GD 3302, sont équipés d'une entrée préam-
plificateur MIC/AUX avec détection de modu-
lation, d'une sortie directe lecteur numérique
et d'une sortie du préamplicateur prioritaire
ou mélangé à la musique et sortie télécom-
mande.
Ces appareils, au format 2U 19" (Fig. I), peu-
vent être intégrés dans une baie en installant
les poignées AZ 7, en option (Fig. II).
Le GD 3302 possède une interface de 8 télé-
commandes gérée par microcontroleur pour
le déclenchement de message et de musique
à distance (voir chapitre VI).
II - CARACTÉRISTIQUES TECHNIQUES
• Entrée préamplificateur .......... MIC ou AUX.
Configuration par bouton poussoir.
MIC :
- Symétrique DIN et XLR
Sensibilité ........................................-52dBu
Impédance ............................................2kΩ
Alimentation fantôme..........................12V
Entrée télécommande
Détection de modulation avec réglage de
- Asymétrique Jack 6.35 Ω
sensibilité.
Une entrée en face avant et une en face
arrière.
Sensibilité ...................................... -30 dBu
AUX :
- Symétrique DIN et XLR
Sensibilité ...................................... -10 dBu
Impédance .................................... 100 kΩ
Entrée télécommande 4 et 2 DIN
Détection de modulation avec réglage de
sensibilité.
- Asymétrique Jack 6.35
Une entrée en face avant et une en face
arrière.
Sensibilité .................................... +10 dBu
• Sorties ........................................................ 0 dBu
• Lecteur enregistreur numérique :
• Enregistrement de message et de musique
• Echantillonnage 44.1KHz,128Kbps (qualité CD)
• Mémoire Flash 128MB intégrée
• Extension mémoire sur carte SD
• 99 pistes d'enregistrement
• 2 répertoires VOC et MP3
• Alimentation secteur (Câble fourni) :
230V - 50/60 Hz avec terre
• Consommation ......................................15 VA
• Température d'utilisation .......... -5° à +55°C
• Température de stockage........ -10° à +70°C
• Dimensions (Fig.I).......... 425 x345 x92 mm
• Poids
GD 3301 .............................................. 5,2 kg
GD 3302 .............................................. 5,3 kg
• Option............................ Poignées AZ 7 (Fig.II)
Mic/Aux Player
I - DESCRIPTION
These 2 products are fitted with a preamplifier
input MIC/AUX with modulation detection, a
direct output for the digital player, an output
from the priority preamplifier or mixing with
music and remote control output.
These products; in the 19" size (Fig. I), may be
included in a rack by installing the AZ 7
handles, optionally (Fig. II)
The GD 3302 has an interface with 8 remote
controls managed by a microcontroller for acti-
vate the message or the music remotely.

II - TECHNICAL SPECIFICATIONS

• Preamplifier input ...................... MIC or AUX.
Configuration by pushbutton.
MIC :
- DIN and XLR balanced
Sensitivity ......................................- 52 dBu
Impedance .......................................... 2 kΩ
Phantom power supply ...................... 12V
Remote control input
Detecting the modulation and setting sen-
sitivity.
- Jack 6.35 unbalanced
Input on the front and input at the back.
Sensitivity ........................................ -30 dBu
AUX :
- DIN and XLR balanced
Sensitivity ........................................ -10 dBu
Impedance .................................... 100 kΩ
Remote control input 4 and 2 DIN
Detecting the modulation and setting sen-
sitivity.
- Jack 6.35 unbalanced
Input on the front and input at the back.
Sensitivity ...................................... +10 dBu
• Outputs ...................................................... 0 dBu
• Digital player-recorder :
· Message and music recorder
· 44.1 kHz sampling rate at 128 kbps (CD quality)
· Integral 128 MB of Flash memory
· SD card reader provides additional memory
· 99 recording tracks
· Dual standard VOC and MP3
• Mains supply (wire supplied) :
230V - 50/60 Hz with earth
• Consumption............................................15 VA
• Temperature in use ...................... -5° to +55°C
• Storage temperature .............. -10° to +70°C
• Dimensions (Fig.I).......... 425 x345 x92 mm
• Weight
GD 3301 .............................................. 5,2 kg
GD 3302 .............................................. 5,3 kg
• Option.............................. Handles AZ 7 (Fig.II)
G G D D 3 3 3 3
G G D D 3 3 3 3
LECTEUR ENREGISTREUR
NUMÉRIQUE MP3
MP3 DIGITAL PLAYER
RECORDER
G G D D 3 3 3 3
G G D D 3 3 3 3
LECTEUR ENREGISTREUR
NUMÉRIQUE MP3
AVEC 8 TÉLÉCOMMANDES
MP3 DIGITAL PLAYER RECORDER
WITH 8 REMOTE CONTROL
Mic/Aux
345
425 mm
Fig. I
AZ 7 - Jeu de poignées 2U
Handle set AZ 7
Fig. II
0 0 1 1
0 0 1 1
0 0 2 2
0 0 2 2
92 mm
