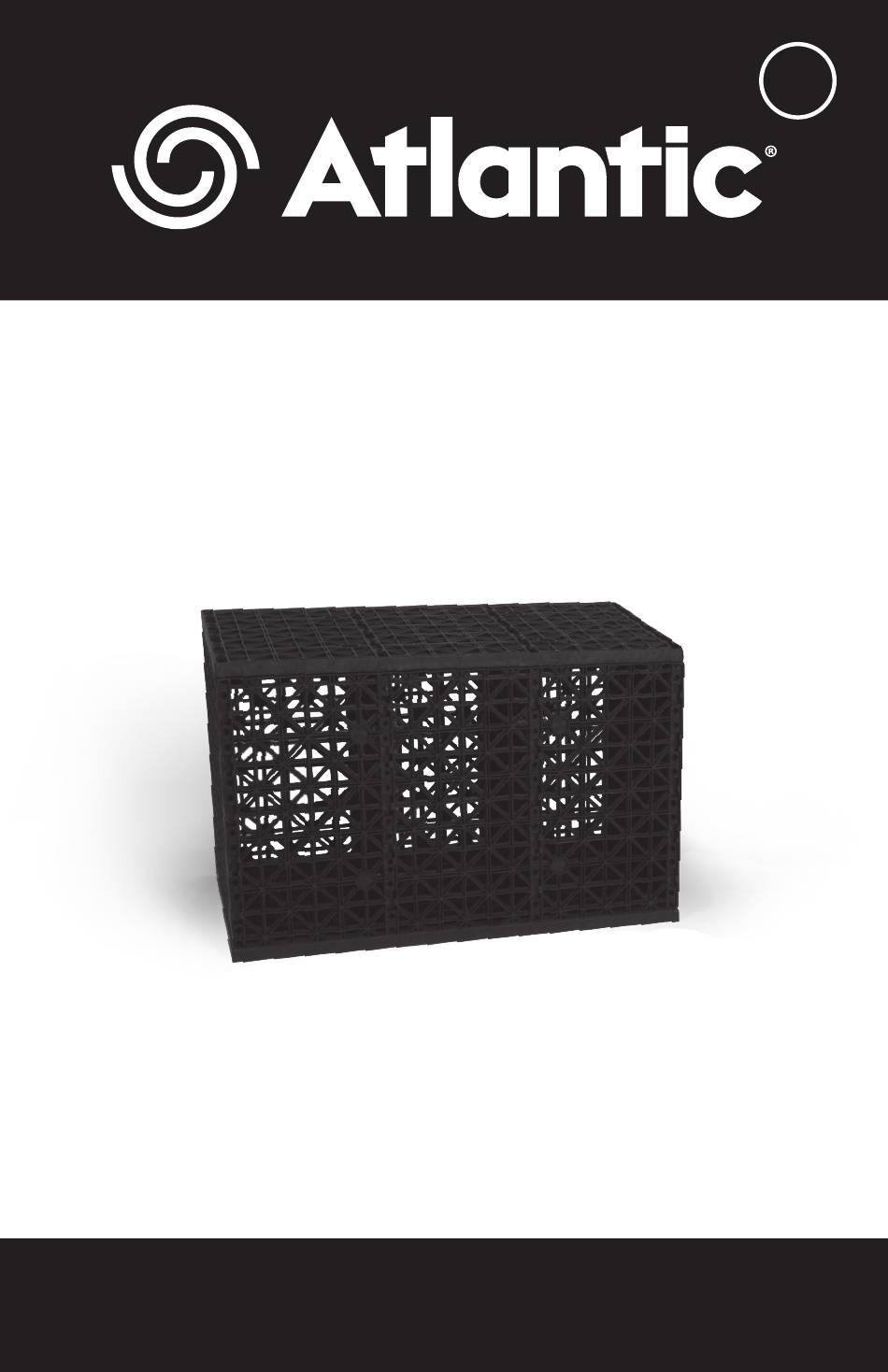

- Page 1 Product Manual | Manuel du Produit | Manual del Producto ECO-BLOX 1.330.274.8317 www.ATLANTICWATERGARDENS.com...
- Page 2 Thank you for purchasing this Atlantic Eco-Blox Water Matrix Block. Before using this block please take a moment to review this manual. Eco-Blox provide are the fastest, easiest way to create weight-bearing underground water storage reservoirs. With 96% void space available for water storage, Eco-Blox save time and labor by reducing the size of the reservoir needed.
-
Page 3: Installation
5. Install the top large panel by inserting the slide lock tabs of all four small panels into the receiving channels and slide until the panel is snug. 6. Flip the Eco-Blox on its side and push down where the large and small panels meet until all edges are aligned. - Page 4 Eco-Blox must be set on a level, tamped base. If the base of the excavated reservoir is not firmly compacted or uneven, the blocks may shift under load, destabilizing whatever is set on top of the reservoir. Eco-Blox do not retain water directly, they must...
-
Page 5: Other Applications
Eco-Blox can be used in a number of applications. • With the PV1700 set level with the bottom of the Eco-Blox, up to six individual water features can be plumbed to two pumps within the same Vault through double Triton 3-Way Diverters (TR3WAY). -
Page 6: Warranty Claims
Eco-Blox supporting over 15,000 lbs. before failure. Testing results available upon request. Warranty Atlantic Eco-Blox carry a one-year warranty. This warranty is extended solely to the original purchaser commencing from the date of original purchase receipt. A misused or abused product voids this warranty. - Page 7 Avec 96 % d'espace vide disponible pour le stockage de l'eau, Eco-Blox permet de gagner du temps et de la main-d'œuvre en réduisant la taille du réservoir nécessaire.
- Page 8 6. Retournez l'Eco-Blox sur le côté et poussez vers le bas à l'endroit où les grands et les petits panneaux se rencontrent jusqu'à ce que tous les bords soient alignés.
- Page 9 Par exemple, la pression exercée par un talon de botte qui saute sur l’Eco-Blox nu peut dépasser 36 psi. Une couche de gravier de 7,62 cm (3 po) sur l'Eco-Blox est tout ce qui est nécessaire pour distribuer suffisamment la charge pour supporter la circulation piétonnière.
-
Page 10: Autres Applications
L’Eco-Blox peut être utilisé dans un certain nombre d'applications. • Avec le PV1700 posé au niveau de la partie inférieure de l'Eco-Blox, jusqu'à six pompes à eau individuelles peuvent être raccordées à deux pompes dans la même chambre à travers les doubles inverseurs Triton à... -
Page 11: Garantie
DE 6 PO Conforme HS-20 L’Eco-Blox a été testé et approuvé pour la conformité à la norme HS-20 de l'American Association of State Highway and Traffic Agents (AASHTO) avec un facteur de sécurité minimum de 200 % pour toutes les conditions et profondeurs calculées. Des essais indépendants dans une machine de pressage ont démontré... -
Page 12: Montaje
Introducción Gracias por comprar esta matriz de bloque de agua Eco-Blox de Atlantic. Antes de usar este bloque, tómese un momento para leer este manual. Eco-Blox proporciona la forma más rápida y fácil de crear depósitos para almacenamiento de agua subterránea con capacidad de soportar peso. -
Page 13: Instalación
6. Gire el Eco-Blox sobre un lado y empuje hacia abajo donde se encuentran los paneles grandes y pequeños hasta que todos los bordes estén alineados. - Page 14 Se puede usar una sola capa de Eco-Blox con todas las cámaras de bomba de Atlantic. Las cámaras de bomba son más altas que el Eco-Blox, de forma que, adentro, la bomba estará...
-
Page 15: Otras Aplicaciones
Otras aplicaciones El Eco-Blox se puede usar en diferentes aplicaciones. • Con el nivel ajustado de PV1700 con el fondo del Eco-Blox, se pueden conectar hasta seis elementos de agua individuales a dos bombas en la misma cámara mediante desviadores de 3 vías Triton (TR3WAY). - Page 16 DE 15,24 cm (6") Cumplimiento de la norma HS-20 Se ha probado el Eco-Blox y se lo ha aprobado por cumplir con la norma HS-20 de la Asociación Estadounidense de Funcionarios de Autopistas Estatales y Transporte (American Association of State Highway and Traffic Officials, AASHTO) con un factor mínimo de seguridad del 200 % para todas las condiciones y profundidades calculadas.
