T-BENCH
ISTRUZIONI DI MONTAGGIO
ASSEMBLY INSTRUCTIONS
MODELLI:
MODELS:
411/78.1950.22 - T-Bench 450 mm
411/78.1960.22 - T-Bench 600 mm

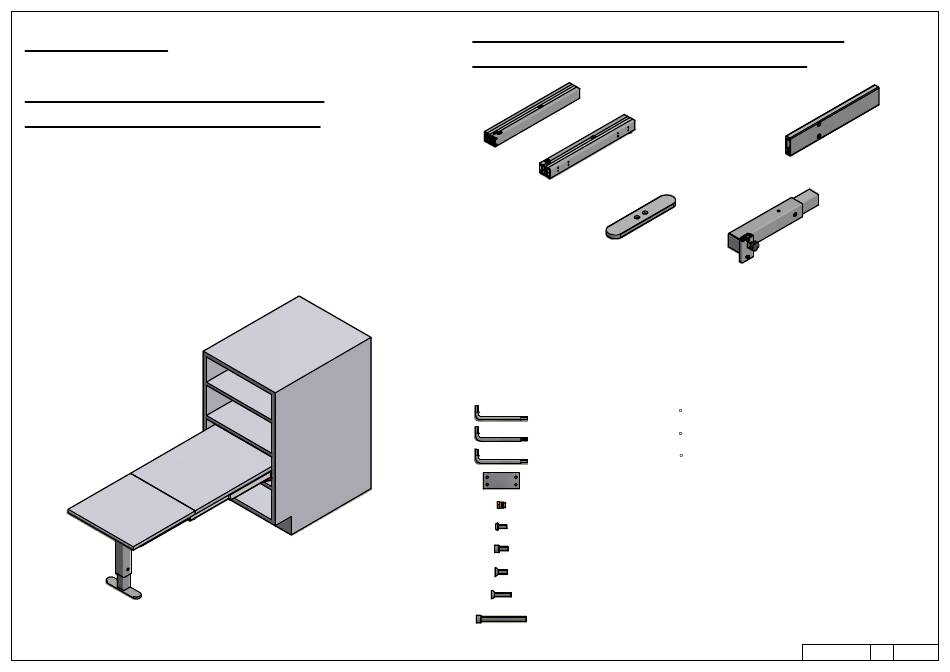

CONTENUTO DELLA CONFEZIONE
INCLUDED IN THE PACKAGING
GUIDE
SLIDES
PIEDE
FOOT
SACCHETTO ACCESSORI - ACCESSORIES
A.
Chiave esa. n.3 - n 3 Allen key
B.
Chiave esa. n.4 - n 4 Allen key
C.
Chiave esa. n.5 - n 5 Allen key
D.
Distanziale per spalla - Side spacer (x 20)
E.
Bussola in ottone M6 12x8 mm - M6 12x8 mm brass bush (x 12)
F.
Vite TCBCE M5x10 ISO 7380 - M5x10 ISO 7380 screw (x 8)
G.
Vite TCCE M6x12 - M6x12 socked head cap screw (x 12)
H.
Vite TPS M6x16 - M6x16 screw (x 2)
I.
Vite trilobata M6x25 - M6x25 self threading screw (x 2)
J.
Vite TCCE M6x60 - M6x60 socked head cap screw (x 4)
TRAVERSO
CONNECTION BAR
GAMBA
LEG
1 / 6
28/09/2016
05
Advertisement
Summary of Contents for dB T-BENCH 411/78.1950.22
- Page 1 T-BENCH CONTENUTO DELLA CONFEZIONE INCLUDED IN THE PACKAGING ISTRUZIONI DI MONTAGGIO ASSEMBLY INSTRUCTIONS MODELLI: TRAVERSO MODELS: CONNECTION BAR 411/78.1950.22 - T-Bench 450 mm GUIDE 411/78.1960.22 - T-Bench 600 mm SLIDES PIEDE FOOT GAMBA SACCHETTO ACCESSORI - ACCESSORIES Chiave esa. n.3 - n 3 Allen key Chiave esa.
- Page 2 DIMENSIONI DI MASSIMA GENERAL DIMENSIONS LARGHEZZA: L1 WIDTH INTERASSE FORI: L3 AXLE SPACING HOLES MAX. LUNGHEZZA DA CHIUSO: 530 MAX OVERALL LENGTH CLOSED MASSIMA ESTENSIONE APERTO: 1311 MAXIMUM LENGTH OPENED Per regolare altezza della gamba usare chiave esa. n.4 To adjust leg's heigth use n.4 allen key L1 MIN/MAX (mm) L2 (mm)
- Page 3 DIMENSIONI GENERALI MOBILE DIMENSIONI PIANI GENERAL CABINET DIMENSIONS PLANES DIMENSIONS L3 (VEDI PAG.2) - (SEE PAG.2) DIMENSIONE - DIMENSION SIMBOLO - SYMBOL LUCE VERTICALE - VERTICAL SPACE MIN: 120 PROFONDITA' INTERNA - INTERNAL DEPTH MIN: 540 MIN: 410 LARGHEZZA INTERNA - INTERNAL WIDTH MAX: 570 SPESSORE SPALLA - SIDE THICKNESS 15-20...
- Page 4 POSIZIONE FORI FISSAGGIO MECCANISMO HOLES FOR MECHANISM POSITION Per spalle di spessore < 20 mm usare i distanziali in ferro a corredo fissandoli sulle guide esterne. For cabinet sides <20 mm use included steel spacers fixing them on the external slides Spalla da 20 mm - nessun distanziale Spalla da 19 mm - 1 distanziale Spalla da 18 mm - 2 distanziale...
- Page 5 MONTAGGIO DEL MECCANISMO SUL MOBILE MOUNTING OF THE MECHANISM ON THE CABINET I X2 G X8 G X4 H X2 G. Vite TCCE M6x12 - M6x12 socked head cap screw (x 12) H. Vite TPS M6x16 - M6x16 screw (x 2) I.
- Page 6 SEQUENZA DI FUNZIONAMENTO FUNCTIONING SEQUENCE Per richiudere le guide, spingere le leve rosse (una per ciascun lato) To close the slides, push the red levers Per ruotare la gamba (one for each side) tirare il pomello nero To rotate the leg, pull the black knob 6 / 6 28/09/2016...
