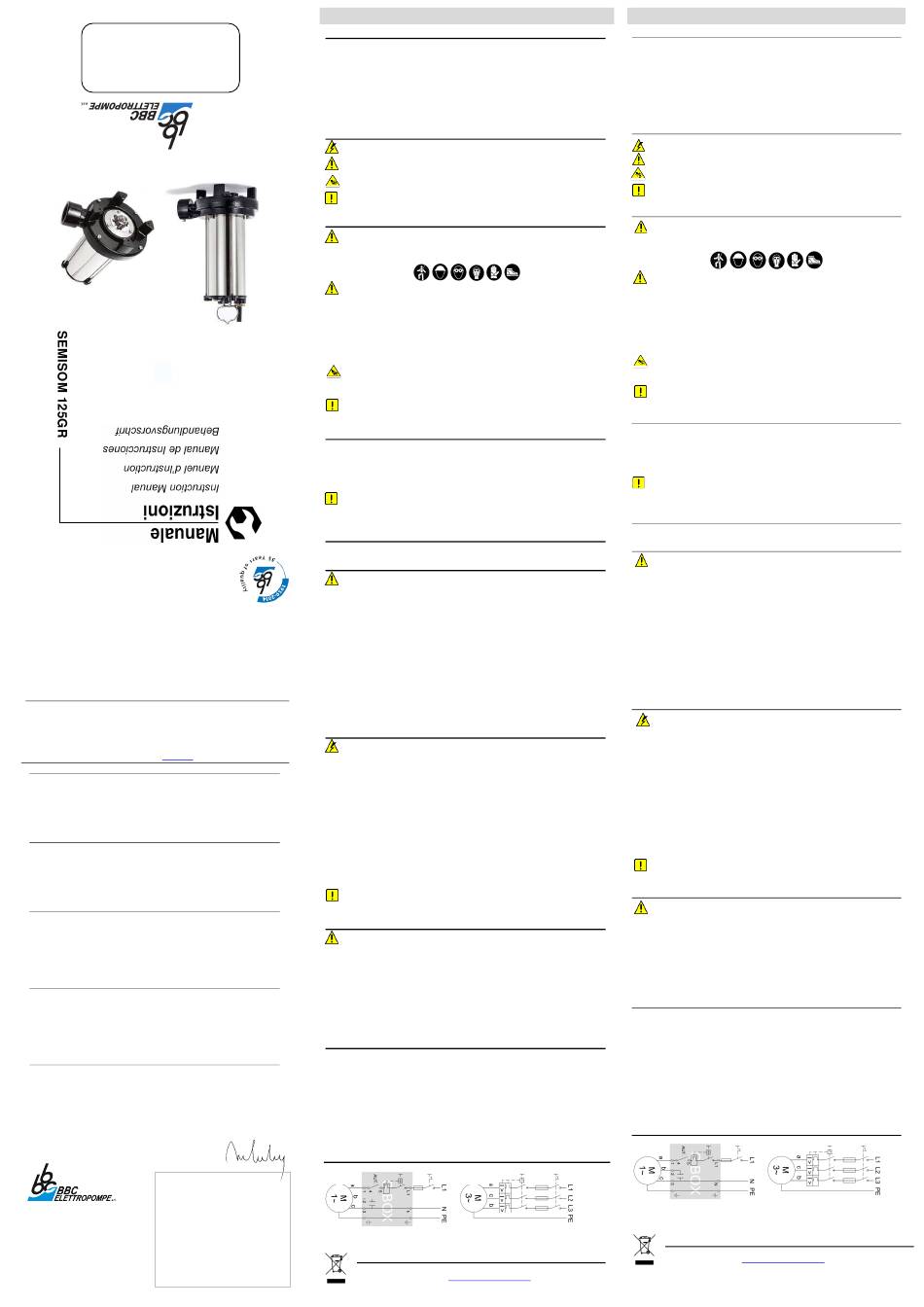

BBC SEMISOM 125GR Instruction Manual

IT - Costruttore e luogo di archiviazione del fascicolo tecnico:
GB - Manufacturer and place where all technical records are filed:
FR - Constructer et place ou tout le dossier technique est déposé:
DE - Hersteller und Ort der Aufbewahrung der technischen Unterlagen:
ES - Fabricante y el lugar donde todos los expedientes técnicos se presentan:
BBC Elettropompe Srl - 61034 Fossombrone (PU) – ITALY
Tel. +39-0721-716590 - Fax +39-0721-716518 - www.bbc.it
IT - DICHIARAZIONE CE DI CONFORMITA':
Prodotti: elettropompe SEMISOM serie 125GR
Dichiariamo che i prodotti sopraelencati sono conformi alle seguenti Direttive:
- MACCHINE 2006/42/CE;
- BASSA TENSIONE 2014/35/UE;
- COMPATIBILITA' ELETTROMAGNETICA 2014/30/UE
ed alle seguenti norme armonizzate:
- SICUREZZA DEL MACCHINARIO UNI EN ISO 12100
GB - CE STATEMENT OF CONFORMITY:
Products: electric pumps SEMISOM series 125GR
We declare that the products listed above comply with the following Directives:
- MACHINERY 2006/42/EC;
- LOW VOLTAGE 2014/35/EU;
- ELETROMAGNETIC COMPATIBILITY 2014/30/EU
and to the following harmonised standards:
- SAFETY OF MACHINERY UNI EN ISO 12100
FR - DECLARATION CE DE CONFORMITE:
Produits: électropompes SEMISOM série 125GR
Nous déclarons que les produits énumérés ci-dessus sont conformes aux Directives
suivantes:
- MACHINES 2006/42/CE;
- BASSE TENSION 2014/35/UE;
- COMPATIBILITE ELECTROMAGNETIQUE 2014/30/UE
et aux normes harmonisées suivantes:
- SÉCURITÉ DES MACHINES UNI EN ISO 12100
DE - KONFORMITÄTSERKLÄRUNG CE:
Produkte: Elektropumpen SEMISOM Serie 125GR
Wir, den hier unterzeichnende, daß die vorgenannten Produkte entsprechen folgenden
Richtlinien:
- MASCHINENRICHTLINIE 2006/42/EG;
- NIEDERSPANNUNGSRICHTLINIE 2014/35/EU;
- RICHTLINIEN DER ELEKTROMAGNETISCHEN KOMPATIBILITAT 2014/30/EU
und den folgenden harmonisierten Normen:
- SICHERHEIT VON MASCHINEN UNI EN ISO 12100
ES - DECLARACION CE DE CONFORMIDAD:
Productos: electrobombas SEMISOM serie 125GR
Declaramos que los productos arriba indicados se hallan conformes a las Directivas
siguientes:
- MAQUINAS 2006/42/CE;
- BAJA TENSION 2014/35/UE;
- COMPATIBILIDAD ELECTROMAGNETICA 2014/30/UE.
y a las normas armonizadas siguientes:
- SEGURIDAD DE LAS MÁQUINAS UNI EN ISO 12100
Fossombrone, 26/04/2016
61034 Fossombrone (PU) Italy
Via G. Di Vittorio, 9
Tel. 0721-716590
Fax 0721-716518
www.bbc.it
bbcpompe@bbc.it
Cod.L0026 - Rev. E - luglio 2018
PREFAZIONE
Gentile Cliente, la ringraziamo per la preferenza accordata ai nostri prodotti.
Al fine di garantire l'affidabilità e la sicurezza delle nostre elettropompe, le consigliamo di seguire
attentamente le indicazioni del presente manuale.
Si consiglia di conservare il presente manuale in modo da potere consultarlo anche in futuro.
Prima di procedere a qualsiasi operazione leggere attentamente le istruzioni seguenti.
Le elettropompe sono fornite in scatole di cartone con relativo manuale d'istruzioni e targhe
d'identificazione adesiva.
Le versioni monofase sono fornite di quadro di comando, contenente condensatore e protezione
amperometrica, predisposto per il collegamento di un disgiuntore capacitivo.
SIMBOLOGIA
PERICOLO
PERICOLO
PERICOLO
AVVERTENZA
NORME DI SICUREZZA GENERALI
Per le operazioni di installazione e manutenzione usare adeguati dispositivi di protezione
−
individuali (DPI) conformi alla direttiva CEE 89/656.
Non trasportare o movimentare l'elettropompa mediante il cavo d'alimentazione.
−
Non utilizzare l'elettropompa in piscine o vasche in presenza di persone.
−
Non usare assolutamente l'elettropompa per pompare liquidi pericolosi (tossici, infiammabili, ecc.).
−
Durante le fasi di installazione e manutenzione non lavorare mai da soli.
−
Evitare assolutamente di movimentare l'elettropompa quando è in funzione o con il cavo di
−
alimentazione collegato all'impianto elettrico.
Il motore può contenere del liquido refrigerante. In caso di perdita, si consiglia di rimuovere il
−
liquido fuoriuscito rimasto in sospensione sulla superficie.
Non mettere le mani o altri oggetti nelle aperture di ingresso o uscita del liquido pompato in
−
prossimità della girante o in prossimità del coltello, essendo questi organi in movimento.
Attenzione, appoggiata a terra, l'elettropompa può perdere stabilità e cadere.
CARATTERISTICHE DI UTILIZZO
Elettropompe idonee per espulsione di acque di scarico, acque nere, di fogna e liquami da fosse
−
settiche; drenaggio di acque piovane; pompaggio di liquidi contenenti corpi solidi e filamentosi;
pompaggio di acque reflue anche attraverso tubazioni di diametro ridotto.
Massima profondità di immersione: 20 m.
−
Numero massimo di avviamenti ora: 40.
−
Massima temperatura del liquido da pompare: 50°C in servizio continuo S1.
−
L'elettropompa può lavorare soltanto in posizione verticale (con motore in alto e sezione pompa in
−
basso).
LIVELLO DI RUMOROSITA'
L'elettropompa ha un livello di pressione acustica minore di 70 dB(A).
INSTALLAZIONE
TRATTANDOSI DI OPERAZIONE COMPLESSA E POTENZIALMENTE RISCHIOSA,
RIVOLGERSI ESCLUSIVAMENTE A PERSONALE QUALIFICATO.
SM/ST125 (piede ribassato) installabile con dispositivo di discesa ed ancoraggio o sollevata da
−
terra ad un'altezza minima di 80 mm.
SM/ST125P su richiesta con dispositivo di discesa ed ancoraggio.
−
Avviare l'elettropompa solo ad installazione completata, non avviarla a secco.
−
Prima di installare l'elettropompa verificare che il cavo di alimentazione sia scollegato dalla rete
−
elettrica, sia integro ed esente da tagli o danni da schiacciamento.
Avvitare il tubo di mandata al bocchettone dell'elettropompa.
−
Installare una valvola di non ritorno a circa 50 cm dalla bocca di mandata.
−
Fissare il cavo d'alimentazione al tubo di mandata ad intervalli di circa 3 metri.
−
Per le versioni fornite di galleggiante verificare che non ci sia alcun oggetto che ne ostacoli il
−
movimento. La posizione di lavoro del galleggiante è già predisposta in modo che nella posizione
"OFF" venga assicurato un livello minimo di immersione.
Nei modelli senza galleggiante si consiglia di installare dei dispositivi di controllo livello per evitare
−
il funzionamento a secco dell'elettropompa.
COLLEGAMENTO ELETTRICO
TRATTANDOSI DI OPERAZIONE COMPLESSA E POTENZIALMENTE RISCHIOSA,
RIVOLGERSI ESCLUSIVAMENTE A PERSONALE QUALIFICATO.
Protezione amperometrica di serie per la versione monofase.
Protezione a cura dell'utente per la versione trifase.
Verificare che la rete di alimentazione elettrica sia dotata di un efficiente impianto di terra e di un
−
interruttore differenziale. La corrente differenziale di funzionamento nominale non deve superare
30mA.
Dotare la rete di alimentazione di un dispositivo di disconnessione con una distanza di apertura
−
dei contatti di almeno 3 mm.
Munire l'impianto di fusibili per ogni singola fase.
−
Collegare prima il conduttore di terra giallo/verde poi i conduttori delle fasi.
−
Rispettare la corrispondenza dei colori di Fig.1.
−
Verificare che tensione, frequenza e corrente assorbita siano uguali a quelle indicate sulla
−
targhetta d'identificazione.
Per le versioni trifase, nel caso l'elettropompa fornisca scarsi valori di portata e/o prevalenza,
−
modificare il verso di rotazione invertendo tra loro due fasi.
Si raccomanda di controllare periodicamente il corretto funzionamento delle protezioni elettriche.
MANUTENZIONE
QUALSIASI INTERVENTO
ESCLUSIVAMENTE DA PERSONALE QUALIFICATO.
In condizioni di normale impiego l'elettropompa non necessita di alcuna operazione di
−
manutenzione.
In caso di malfunzionamento, a interruttore disattivato, disconnettere l'elettropompa dalla rete
−
elettrica scollegando prima i conduttori delle fasi poi il conduttore di terra giallo/verde.
Contattare il Servizio Assistenza comunicando i seguenti dati:
−
Modello della macchina;
−
Data di acquisto;
−
Data inizio servizio;
−
Indicazioni dettagliate inerenti il difetto riscontrato.
−
GARANZIA
I prodotti sono garantiti contro i difetti di produzione che si manifestino entro 24 mesi dalla data di
consegna o acquisto del bene. La data dovrà essere comprovata dal documento di consegna o
fattura di acquisto emessa dal rivenditore. In mancanza di tale documentazione, i 24 mesi verranno
calcolati dalla data di produzione (mese/anno) riportata nella stampigliatura impressa sul prodotto. La
garanzia è limitata alla sostituzione o alla riparazione, presso la sede BBC o presso un centro
assistenza autorizzato, dei prodotti o dei particolari riconosciuti difettosi e non implica la possibilità di
richiesta d'indennità. La garanzia non comprende le avarie provocate da errori di collegamento
elettrico, da mancanza di adeguata protezione, da errata installazione, da false manovre, da difetti
d'impianto, da corrosioni o abrasioni di ogni tipo o natura dovute al liquido pompato e dal mancato
rispetto dei limiti d'impiego indicati nelle istruzioni per l'uso. La garanzia non è riconosciuta nel caso i
Il Legale Rappresentante
prodotti siano smontati, riparati o manomessi da personale non autorizzato.
Mario Cecchini
SCHEMA DI COLLEGAMENTO
Fig.1
PE:Giallo/Verde - a:Nero - b: Marrone - c:Grigio
DISMISSIONE
Non smaltire il prodotto con i normali rifiuti domestici.
Per ulteriori informazioni visitare
I T A L I A N O
(istruzioni originali)
Rischio di scarica elettrica.
Rischio molto grave alle persone e/o alle cose.
Rischio cesoiamento intrappolamento.
Possibilità di danneggiare l'elettropompa o l'impianto.
DI MANUTENZIONE DEVE ESSERE EFFETTUATO
http://search.bbc.it/RAEE.asp
E N G L I S H
PREFACE
Dear customer, we thank you for having preferred our products.
Please, follow carefully all the instructions of this manual so to grant both safety and
trustworthiness of our electric pumps.
Please, keep this manual so that you can use it in the future.
Before doing any operation, read carefully the following instructions.
Each electric pump is supplied packed in its carton box together with its instruction manual and
adhesive label.
The single-phase versions are supplied with control box, capacitor and thermal switch,
arranged for the connection of a capacitive circuit breaker.
SYMBOLS
DANGER Risk of electric shock.
DANGER High risk for people and/or things.
DANGER Risk to get cut/trapped
WARNING Risk to damage the electric pump or the pumping plant.
GENERAL SAFETY RULES
- During the installation of the pump, use adequate individual protection devices (DPI)
according to the CEE 89/656 regulation.
- Do not carry nor move the electric pump by using its power cable.
- Do not use the electric pump in swimming pools or ponds when people are in them.
- Absolutely do not use the electric pump with dangerous liquids (toxic, flammable, etc.).
- Never work alone while installing or servicing the electric pump.
- Absolutely avoid moving the electric pump while it is running or when its power cable is
connected.
- The motor can contain non-toxic cooling liquid. In case of loss of it, it is advisable to remove
the suspended liquid poured out.
- Never put hands nor objects by the inlet and or outlet of the liquid pumped, being these close
to rotating impellers.
Warning. If stood on the ground, the electric pump is unstable and may fall over.
TECHNICAL FEATURES
- Electric pumps suitable for expulsion of waste water, sewage, sewer and sewage from septic
tanks; drainage of rainwater; pumping liquids containing solids and filaments; pumping of waste
water also through pipes of reduced diameter.
- Maximum immersion depth: 20 m.
- Maximum number of starts per hour: 40
- Maximum temperature of the pumped liquid: 50 °C in continuous service S1
-The electric pump can work only in vertical position (with motor on the top and pump section
on the bottom).
NOISE
The acoustic pressure of the electric pump is lower than 70db(A).
INSTALLATION
QUALIFIED PERSONNEL SHOULD ALWAYS EFFECT IT, SINCE IT IS A
POTENTIALLY RISKY AND FAIRLY COMPLEX OPERATION.
- SM/ST125 (Low stands) for use with guide rail kit or for installation at a minimum height of
80mm from the floor.
- SM/ST125P: on request, available with guide rail kit.
- Start the electric pump only when the installation is completed, do not run it without liquid.
- Before installing the electric pump, make sure that the power cable is not connected to the
supply mains, that it is grounded, intact and not damaged by cuts or crushing.
- Screw the water pipe to the outlet of the pump.
- Install a non-return valve 50 cm. above the pump outlet.
- Fasten the power cable to the water pipe approximately every 3 metres.
- In case of electric pumps with float switch, ensure free movement of the float for ON/OFF
operation. The float switch position is factory-set to guarantee a minimum level of liquid in
"OFF" position.
- In case of electric pumps without float switch, install proper devices to avoid dry running.
ELECTRIC CONNECTION
QUALIFIED PERSONNEL SHOULD ALWAYS EFFECT IT, SINCE IT IS A
POTENTIALLY RISKY AND FAIRLY COMPLEX OPERATION.
All Single phase electric pumps are supplied with amperometric protection.
For three phase versions, it is to be ordered separately.
- Make sure that the supply mains is duly grounded and that it is supplied with a proper
thermal- magnetic overcurrent circuit breaker with adequate braking power. The nominal
differential current must not exceed 30 mA.
- The supply mains must be provided with a disconnecting device whose contacts, when open,
must be at least 3 mm far.
- Provide fuses on each individual phase.
- Connect, first, the green-yellow wire, then all other wires.
- Connect by following the example of electric diagram as per Pic. 1,
- Check that voltage, frequency and Amps of the power are exactly the same as those shown
in the label of the electric pump.
- In three-phase versions, in case the electric pump has a bad performance in terms of head
and/or capacity, check the correct sense of rotation and invert two phases between them.
Check regularly the efficiency of all protective devices.
MAINTENANCE
QUALIFIED PERSONNEL SHOULD ALWAYS EFFECT IT, SINCE IT IS A
POTENTIALLY RISKY AND FAIRLY COMPLEX OPERATION.
- No particular maintenance is required when the electric pump is used in normal conditions.
- In case operational defects, turn first the main switch in OFF position, then disconnect the
electric pump by removing the phase wires before the yellow/green one:
- Contact Assistance immediately, informing them on:
- Type of electric pump;
- Date of purchase;
- Date of installation;
- Full details about a particular application or any defect found.
WARRANTY
The 24 months warranty against manufacturing defects is valid for any fault that may occur
within 24 months from the date of delivery to the user. The date is determined by the Delivery
Note or Invoice issued by the Dealer/Distributor. Without this relevant documentation, the term
(24 months) shall be deemed to start from the date the product has been manufactured
(month/year) which clearly is marked on the item itself. Warranty is limited to the replacement
or repair, at our premises, of the products or components recognised as actually being
defective and does not imply the possibility of requiring any indemnity. Warranty will not cover
failures caused by: wrong electric connection, lack of adequate protection, wrong installation,
lack of accuracy in the execution either of the system or of the plant, any type of corrosion or
abrasion caused by the liquid pumped, a non-respect of the limitations of use in the Service
manual. Warranty shall not be recognised as valid in case the products are disassembled,
repaired or altered by persons not expressly authorised.
WIRING DIAGRAM
Pic.1
PE: Yellow/Green - a:Black - b: Brown - c:Grey
DISPOSAL
Please, dispose of the product in a responsible manner, not as domestic waste.
For further information visit http://search.bbc.it/RAEE.asp
