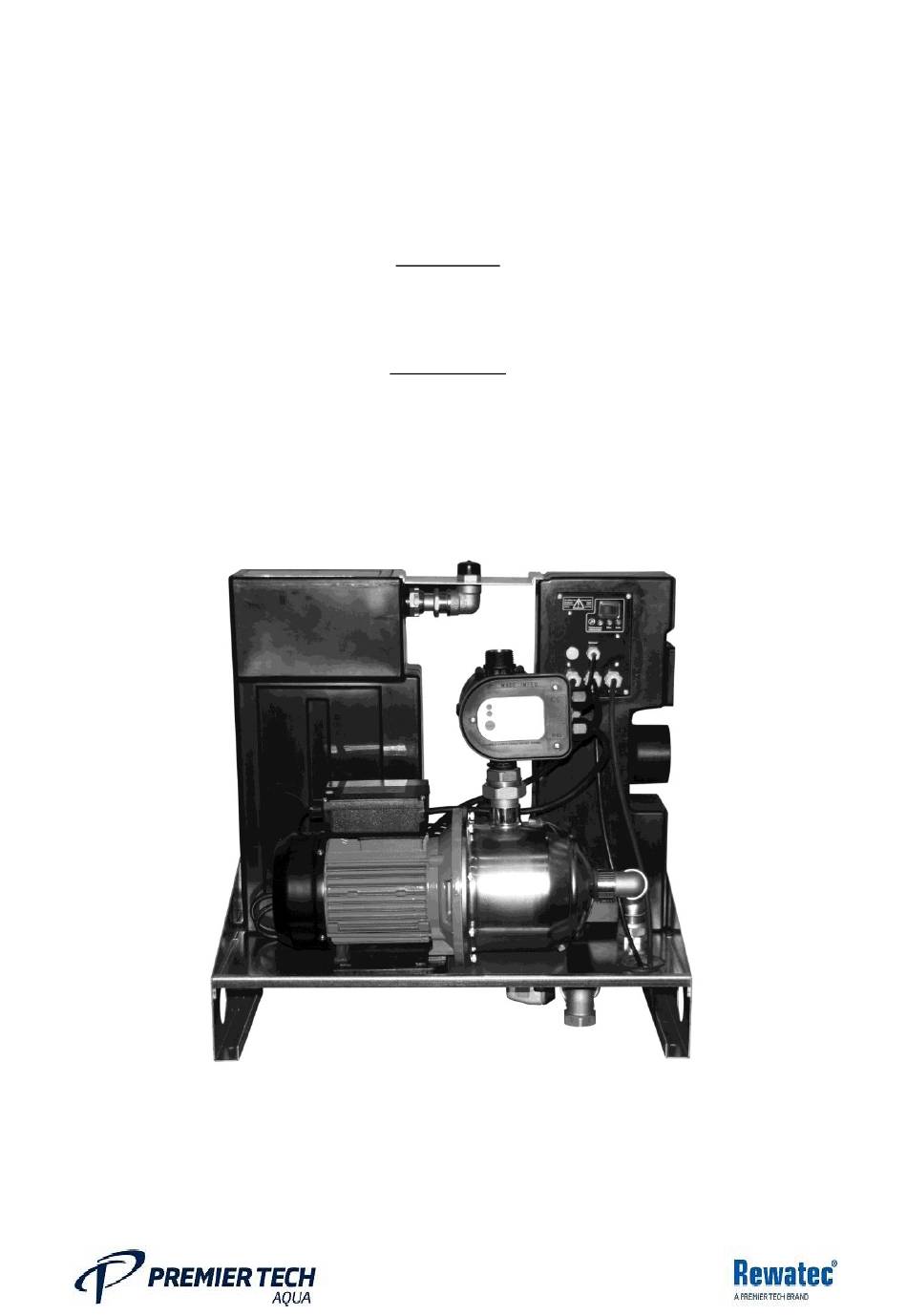

- Page 1 McRain Plus Betriebsanleitung McRain Plus (Seite 2-12) Operating instructions Mc Rain Plus (Page 13-23)
-
Page 2: Table Of Contents
Bei Nichtbeachten der Hinweise können Sachschäden entstehen Bei Nichtbeachten der Hinweise können Personenschäden entstehen Gibt Ihnen hilfreiche Informationen zu den einzelnen Arbeitsschritten! Im weiteren Verlauf der Installationsanleitung werden nur noch die Bildsymbole wiedergegeben! Premier Tech Aqua • Rewatec ® 2/24 Betrieb Mc Rain Plus DORW2090. 07.01.2016... -
Page 3: Vorwort
Fragen zum Gerät und zu Ersatzteilbestellungen: • Nur an Ihren Vertragshändler richten. • Stets Versandanschrift angeben. • Stets Seriennummer angeben. Service – Hotline: +49 (0) 2241 26563-0 Premier Tech Aqua • Rewatec ® 3/24 Betrieb Mc Rain Plus DORW2090. 07.01.2016... -
Page 4: Produktbeschreibung
- Füllstandsabhängig wird automatisch auf Trinkwasserbetrieb geschaltet. - Sobald die Pumpe Trinkwasser fördert, wird dies zusätzlich über die LED gelb “Trinkwasser” angezeigt. (1) Wippschalter Trinkwasser Autom. Bild 1 (Ausschnitt aus der Platine) Premier Tech Aqua • Rewatec ® 4/24 Betrieb Mc Rain Plus DORW2090. 07.01.2016... -
Page 5: Bedienung Des Durchflusswächters
30 Sekunden eingestellt. Nachdem die Pumpe in diesem Betriebszustand 30 Sekunden Wasser gefördert hat (hierbei werden kurze Laufzeiten addiert) schaltet der McRain Plus automatisch auf den zuvor eingestellten Betriebszustand zurück. Premier Tech Aqua • Rewatec ® 5/24 Betrieb Mc Rain Plus... -
Page 6: Instandhaltung
Korrekten Einbau. (Siehe Punkt 8 in „Installationseinleitung Mc Rain Plus“) Inspektion: Kabel auf Rissbildung oder sonstige Alterserscheinungen überprüfen. Zeitraum: In Zusammenhang mit der Kontrolle des Auffangbehälters. Durchführung: Betreiber Premier Tech Aqua • Rewatec ® 6/24 Betrieb Mc Rain Plus DORW2090. 07.01.2016... - Page 7 Hinweis! Falls doch einmal eine Störung auftreten sollte, sehen Sie bitte zuerst unter Punkt 7, Störung beseitigen, nach. Bei anderen Störungen wenden Sie sich bitte an Ihren Vertragspartner/ Händler. Premier Tech Aqua • Rewatec ® 7/24 Betrieb Mc Rain Plus...
-
Page 8: Störung Beseitigen
Kabel des Schwimmerschalters prüfen, evtl. Verlängerung überprüfen. Das Kabel des Schwimmerschalters ist nicht korrekt am McRain Plus angeschlossen. Kabelanschluss an den WAGO-Klemmen überprüfen, siehe Punkt 8 in „Installationsanleitung McRain Plus“. Premier Tech Aqua • Rewatec ® 8/24 Betrieb Mc Rain Plus... -
Page 9: Technische Daten / Maße
1“ Anschluss Saug-/ Druckleitung DN 70 Notüberlauf Der McRain Plus kann auch wahlweise mit einer leistungsstärkeren Pumpe geliefert werden. Wenden Sie sich hierzu bitte an Ihren Vertragshändler. Premier Tech Aqua • Rewatec ® 9/24 Betrieb Mc Rain Plus DORW2090. 07.01.2016... -
Page 10: Wichtige Hinweise
Gefährdungen nach sich ziehen: • Versagen wichtiger Funktionen • Versagen vorgeschriebener Methoden zur Wartung und Instandhaltung • Gefährdung von Personen durch elektrische und mechanische Einwirkungen Premier Tech Aqua • Rewatec ® 10/24 Betrieb Mc Rain Plus DORW2090. 07.01.2016... - Page 11 Überprüfen Sie, ob das Gerät laut Angaben auf dem Typenschild für das Stromnetz geeignet ist. Stellen Sie sicher, dass alle Sicherheitsvorschriften eingehalten werden. Elektrischer Anschluss Sicherheitsvorschriften für Ihren Elektroanschluss unbedingt beachten. Es genügt, den Stecker in die Steckdose zu stecken. Premier Tech Aqua • Rewatec ® 11/24 Betrieb Mc Rain Plus DORW2090. 07.01.2016...
- Page 12 Technische Änderungen und Rechte vorbehalten. Keine Haftung für Druckfehler. Die Inhalte der technischen Dokumentation sind Bestandteil der Garantiebedingungen Es sind bei Planung und Einbau die einschlägigen Normen und andere Regelwerke sowie die Unfallverhütungsvorschriften zu beachten. Premier Tech Aqua • Rewatec ® 12/24 Betrieb Mc Rain Plus...
- Page 13 DANGER! Personal damage may occer if these notes are not followed! INFORMATION! Gives helpful information concerning the individual sections In the following sections of the operation manuel only the picture symbols are given! Premier Tech Aqua • Rewatec ® 13/24 Operation Mc Rain Plus...
-
Page 14: Preface
Questions concerning the unit and ordering of spare parts: • contact your contract distributor only • indicate the mailing address • indicate the serial number Service – Hotline: +49 (0) 2241 26563-0 Premier Tech Aqua • Rewatec ® 14/24 Operation Mc Rain Plus DORW2090 – 07.01.16... -
Page 15: Product Discription
- Depending on level, mains is switched over automatically - As soon as the pump uses mains water, the yellow LED will shows “Mains” (1) Wipp switch Mainswater Auto. Fig. 1 (Control panel) Premier Tech Aqua • Rewatec ® 15/24 Operation Mc Rain Plus DORW2090 – 07.01.16... -
Page 16: Operation Of The Flow Control
30 seconds. After the pump has lifted water for 30 seconds in this state (shorter pumping cycles are introduced) McRain switches back to the previous control settings. Premier Tech Aqua • Rewatec ® 16/24 Operation Mc Rain Plus DORW2090 –... -
Page 17: Maintenance
(see installation instruction Mc Rain Plus chapter8) check cables for wear and damage Time: in connection with the control of the collecting tanks Carried out by: user / owner Premier Tech Aqua • Rewatec ® 17/24 Operation Mc Rain Plus DORW2090 – 07.01.16... - Page 18 6 = every 6 months. Other data is self explanatory Caution! In the case of a fault appearing, please first check the fault clearing in chapter 7. For all other faults, please contact your installation partner/installer. Premier Tech Aqua • Rewatec ® 18/24 Operation Mc Rain Plus...
-
Page 19: Clearing Faults
The cable of the float switch is not connected properly to the McRain Plus? Test the cable connection to the WAGO terminal – (see chapter 8 in “installation instructions Mc Rain Plus”). Premier Tech Aqua • Rewatec ® 19/24 Operation Mc Rain Plus... -
Page 20: Technical Data
¾ “ Mains connection 1“ Suction pipe connection DN 70 Emergency overflow The McRain Plus can if required be fitted with bigger pumps. Please contact your supplier. Premier Tech Aqua • Rewatec ® 20/24 Operation Mc Rain Plus DORW2090 – 07.01.16... -
Page 21: Important Notes
Existing national regulations on the accident prevention as well as possible internal working regulations, company regulations and safety regulations are to be followed. Safety Instructions for the owner/user Endangering from electrical supply should be avoided. (For details see local specific regulations) Premier Tech Aqua • Rewatec ® 21/24 Operation Mc Rain Plus... - Page 22 Technical changes and rights reserved. No liability for misprints The contents of the technical documentation are a component of the guarantee terms Planning and installation regulations are to be followed, as well as the accident prevention regulations. Premier Tech Aqua • Rewatec ® 22/24 Operation Mc Rain Plus DORW2090 –...
- Page 23 Notizen/Notes Premier Tech Aqua • Rewatec ® 23/24 Operation Mc Rain Plus DORW2090 – 07.01.16...
- Page 24 Notizen/Notes Premier Tech Aqua GmbH Telefonische Fachberatung: +49-(0)38847-6239-0 www.premiertechaqua.de ptad@premiertech.com Premier Tech Aqua • Rewatec ® 24/24 Operation Mc Rain Plus DORW2090 – 07.01.16...
