Montering av givare

Givaren fixeras på omkopplingsanläggningens baksida. Håll
givaren enligt framställningen på bild 3 och skjut in den i om-
kopplingsanläggningens hållare från sidan tills den kännbart
snäpper fast.

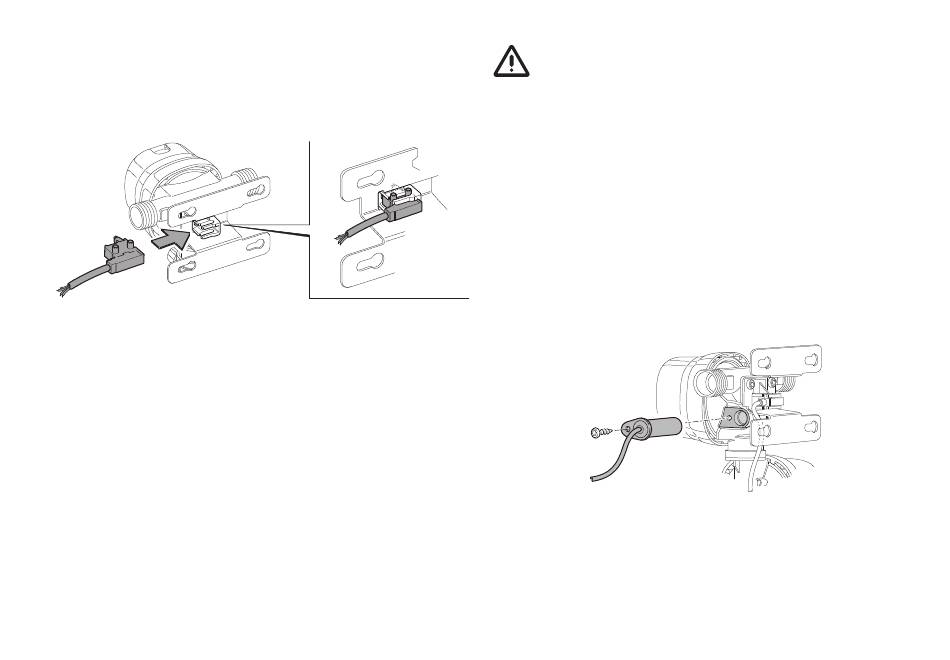

Bild 3
Dra ut givarens anslutningskabel ur flaskskåpet och anslut
den till stickkontakten till manöverenhetens kabel.
Kabelfärger på givarens stickkontakt:
Kabelfärger på manöverenhetens stickkontakt: rosa, gul, brun

Montering EisEx

Använd inte EisEx i demonterat tillstånd - risk för
brännskador!
Kontrollera infästningshålet på gastrycksregulatorn resp. på
omkopplingsanläggningen avseende smuts och rengör vid be-
hov. Sätt in värmepatronen i infästningshålet och fixera med
bifogad skruv (Torx 10).
På omkopplingsanläggningen DuoControl (CS) kan värme-
patronen sättas i och fixeras från vänster eller höger sida. På
gastrycksregulatorn MonoControl (CS) bara från höger sida.
Dra den 2-poliga anslutningskabeln ur flaskskåpet och anslut
den till stickkontakten till manöverenhetens kabel.
Kabelfärger på värmepatronens stickkontakt:
Kabelfärger på manöverenhetens stickkontakt: vit, grön, grå
rosa, gul, brun
Bild 4
vit, grön
SV
35
