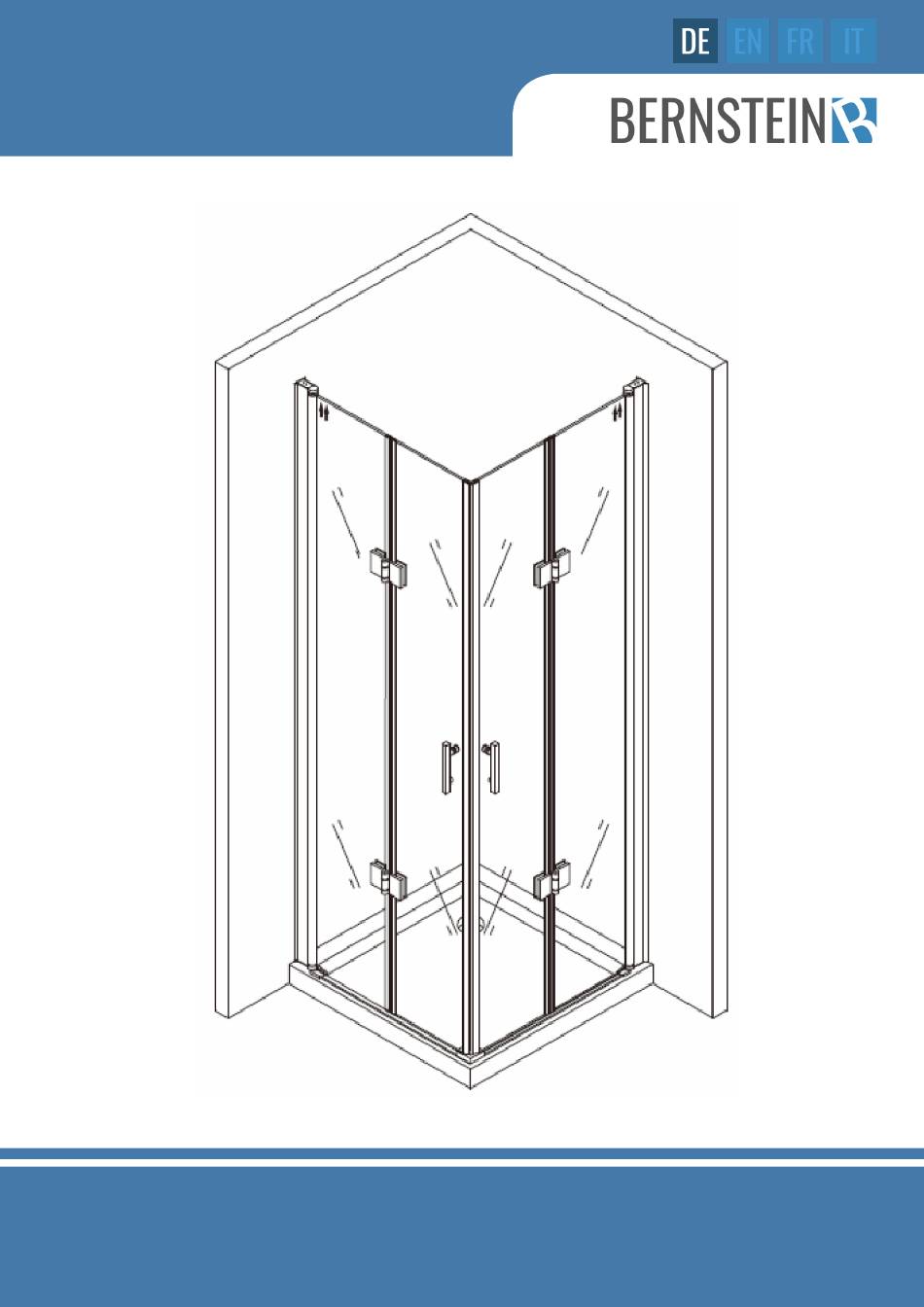

- Page 1 DUSCHKABINE EX213 SHOWER CABIN EX213 PAROI DE DOUCHE EX213 PARETE DOCCIA EX213 MONTAGEANLEITUNG - I / 2018 ASSEMBLY INSTRUCTIONS / NOTICE DE MONTAGE / ISTRUZIONI DI MONTAGGIO...
-
Page 2: Benötigtes Werkzeug
EX213 BENÖTIGTES WERKZEUG NEEDED TOOL / OUTIL NÉCESSAIRE / STRUMENTO NECESSARIO LIEFERUMFANG DELIVERY / CONTENU DE LA LIVRAISON / CONTENUTO DELLA CONSEGNA HINWEISE: Alle Schrauben, die in Verbindung zum Glas stehen, bitte nur per Hand anziehen, nicht maschinell. Ein Richtwert zur Positionierung der Wandprofile bei Nutzung einer Duschtasse sind ca. -
Page 3: Bitte Beachten
EX213 BITTE BEACHTEN PLEASE NOTE / À NOTER / NOTA BENE Pfeile zeigen auf der Außenseite nach oben. Ohne Pfeile beidseitig verwendbar. Arrows point upwards on the outside. No arrow. Usable on both sides. Les flèches pointent vers le haut à l‘extérieur. -
Page 4: Montage
EX213 MONTAGE 1. Richten Sie die Duschtasse mit der Wasserwaage aus und schließen Sie den Ablauf an. 2. Richten Sie auch die Profile, wie auf dem Bild unten zu sehen, mit der Wasserwaage aus und markieren Sie die Bohrlöcher mit einem Stift. - Page 5 EX213 Schieben Sie nun die festen Glaselemente in die Aluminiumprofile Wichtig: Die Innenseite des Glaselements ist nanobeschichtet und die Außenseite ist mit einer Markierung versehen.
- Page 6 EX213 Verschrauben Sie die Scharniere an den festen Glaselementen.
- Page 7 EX213 1. Verschrauben Sie jetzt die Scharniere an den Glastüren 2. Bringen Sie die magnetischen Dichtungen an.
- Page 8 EX213 1. Montieren Sie die Wasser-Dichtungen wie abgebildet. 2. Bohren Sie in das Aluminium Profil um dann Profil und Glas fest zu verschrauben. Anschließend setzen Sie die Verkleidung auf die Aluprofile.
- Page 9 EX213 Fixieren Sie die Aluminium Dichtung wie auf dem Bild zu sehen, mit Hilfe der Kunststoffhalterungen auf der Wanne. Spritzen Sie das Silikon unter die Dichtung (siehe Bild).
- Page 10 EX213 1. Verschrauben Sie die Türgriffe. 2. Befestigen Sie die Türdichtungen unten an die Türen. 3. Ziehen Sie die Silikonfugen, wie im Bild unten gezeigt, entlang der Aluminiumprofile.
-
Page 11: Wartung
EX213 WARTUNG: 1. Nutzen Sie ausschließlich weiche Tücher und klares Wasser, um die Profile und Gläser der Duschabtrennung zu reinigen. 2. Bitte nutzen Sie keine ätzende Chemikalien oder Reinigungsmittel, um die Duschkabine zu reinigen. 3. Vermeiden Sie die Reinigung mit Kratzer verursachenden Gegenständen. Für hartnäckige Flecken können Sie mit niedrigkonzentriertes Essig reinigen, wenn Sie im Anschluss mit viel Wasser ausspülen. - Page 12 EX213 ERKLÄRUNG Die Bedienungsanleitung dient nur als Referenz. Diese Anleitung kann abweichende Angaben enthalten. Die beschriebenen Produkte können jederzeit aktualisiert werden. Die Zeichnungen in dieser Anleitung dienen nur zur Darstellung und haben keinen Anspruch auf Aktualität. STATEMENT This instructions should only be considered as a standard manual. Modifications applied to updated version of the product might not be mentioned inside this document.
