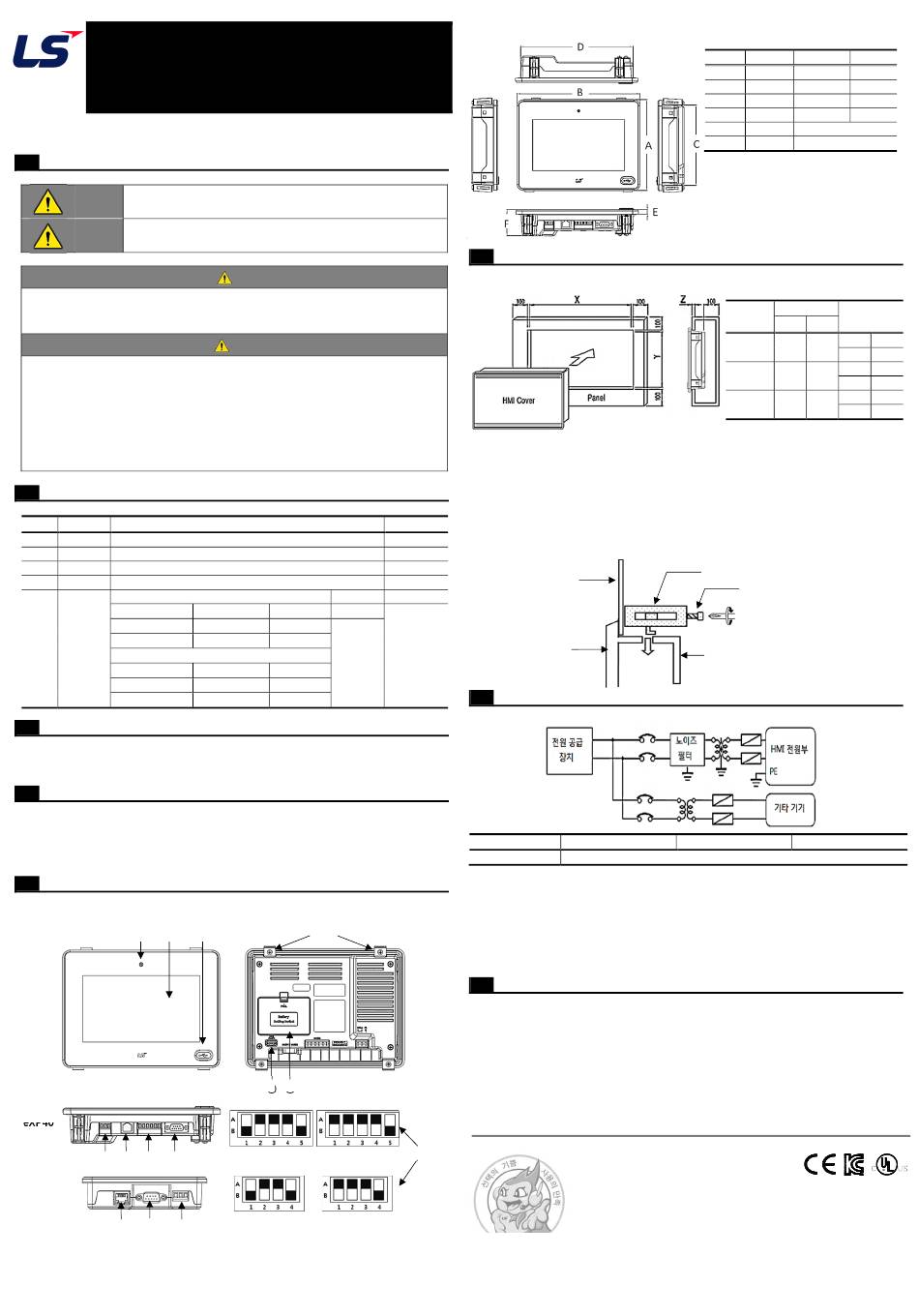

LS eXP20-20-TTA/DC Installation Manual

Human Machine Interface 설치 가이드
XGT Panel
이 설치 가이드는 HMI 제어를 위해 간략한 동작 설명을 제공합니다. 제품을 사용하기
전에 안전을 위한 주의 사항 등을 반드시 읽고 정확하게 사용하여 주십시오.
안전을 위한 주의사항
1
경고/주의 표기의 의미
■
취급을 잘못할 경우 사용자가 사망 또는 중상을 입을
경고
위험이 예상되는 경우
취급을 잘못할 경우 사용자가 상해를 입거나 또는 물적
주의
손해만 발생하는 위험이 예상되는 경우
① 전원이 인가된 상태에서 단자대를 만지지 마십시오.
② 제품 내부의 금속성 이물질이 유입되지 않도록 하여 주십시오.
③ 배터리는 충전, 분해, 가열, Short, 솔더링 등을 하지 마십시오.
① 제품의 정격전압과 단자 배열을 확인한 후 정확하게 배선하여 주십시오.
② 배선 시 단자의 나사를 규정 토크로 단단하게 조여 주십시오.
③ 가연성 물질이 있는 주변에 설치하지 마십시오.
④ 제품에 직접 진동이 인가되지 않도록 하십시오.
⑤ 전문 서비스원 외에는 제품을 분해, 수리 또는 개조하지 마십시오.
⑥ 사용설명서와 데이터시트에 명기된 일반규격의 조건에서 사용해 주십시오.
⑦ 출력단에 연결하는 부하는 규정된 정격 이내의 것을 사용하십시오.
⑧ 제품과 배터리를 폐기할 경우 산업 폐기물로 처리하여 주십시오.
사용 환경에 대하여
2
■ 설치 시 아래 환경 조건을 준수하여 주시기 바랍니다.
No 항목
1 사용온도
2 보관온도
3 사용습도 10∼85%RH, 이슬이 맺히지 않을 것
4 보관습도 10∼85%RH, 이슬이 맺히지 않을 것
단속적인 진동이 있는 경우
주파수
5≤f<9㎐
9≤f≤150㎐
5 내진동
연속적인 진동이 있는 경우
주파수
5≤f<9㎐
9≤f≤150㎐
사용 가능한 버전
3
■ 시스템 구성 시 아래와 같은 버전을 사용해야 정상적인 동작이 가능합니다.
1)
Windows CE
2)
XP-Runtime/ XP-Builder
부속품의 확인
4
■ 기기 내에 장착되어 있는 배터리를 확인하여 주십시오
1) 용도 : 정전 시 RTC 운전
2) 규격
: CR2032
■ 박스 내에 들어 있는 결속 브래킷을 확인하여 주십시오
1) 수량 : 1 세트(eXP20/40 4개입, eXP60 6개입)

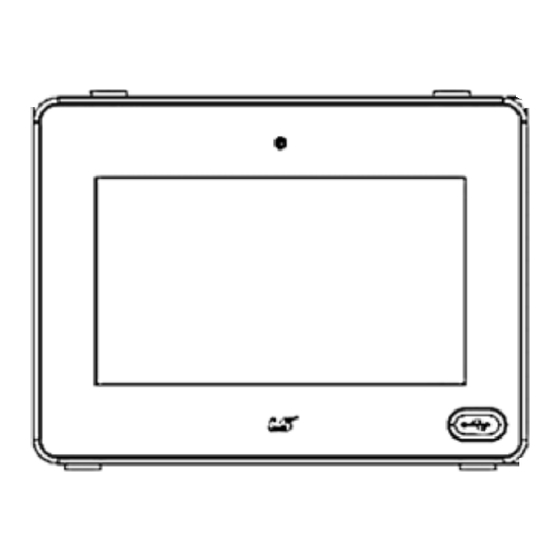

제품의 각 부 명칭 및 외형치수
5
■ 제품 외형에 대한 설명입니다. 각 부의 명칭을 참조하여 시스템 운전 시 참조하시기
바랍니다. 자세한 설명은 사용설명서를 참조하십시오.
② ○
1
eXP40
eXP60
⑦ ⑧ ⑨ ⑩
eXP20
⑧ ⑫ ⑦
○ 전면부 ○ 상태 LED
1 2
○ 패널 고정부 ○ USB 호스트
4 5
○ 전원 연결 단자 ○ 이더넷 단자
7 8
○ COM1, COM2 커넥터 ○ 딥 스위치 설정
10 11
eXP20-TTA/DC
eXP40-TTA /DC, eXP40-TTB/DC
eXP40-TTE/DC
eXP60-TTA/DC, eXP60-TTB/DC
경고
주의
규격
0℃∼50℃
-20℃∼60℃
-
가속도 진폭 횟수
- 3.5mm
9.8㎨(1G) -
X,Y, Z
각 방향
가속도 진폭
10회
- 1.75mm
4.9㎨(0.5G) -
: V1.00 이상
: V2.00/V2.00(B) 이상
○
3 ○
4
⑤ ⑥
초기 설정 값 사용자 설정 값
※1번 스위치는 배터리 On/Off
○ USB 디바이스(eXP40/60)
3
○ 배터리 커버
6
○ COM3 커넥터
9
○ COM2, COM3 커넥터
12
■ 제품 외형치수
제품의 장착 및 분리
6
■ 제품 설치 시 아래 기준에 따라 설치하여 주시기 바랍니다.
1) 패널 컷 치수 (단위: mm)
2) 제품 장착 시 고려사항
① 패널에 eXP를 장착할 때 각 방향으로 100mm 이상의 간격이 요구됩니다. 타
기기에서 방출되는 전자파 또는 열에 영향을 받을 수 있습니다.
② eXP를 장착할 수 있는 패널 두께(Z)는 1.6 ~ 9.5mm입니다.
③ 브래킷 1세트를 사용하여 eXP를 패널에 장착합니다. 이 때 무리한 힘으로
체결하지 않습니다. 제품 변형 또는 브래킷 파손의 원인이 됩니다. (평균 조임
관련규격
토크: 0.66N•m)
-
④ 브래킷은 아래 그림과 같이 설치하여 주십시오.
-
-
-
패널
-
HMI커버
IEC 61131-2
배선
7
■ 전원 배선
품명
정격전압
1) 전원이 정격전압을 만족하지 않는 경우 정전압 트랜스포머를 접속하여 주십시오
2) 선간 및 대지간 노이즈가 작은 전원을 연결하여 주십시오. 노이즈가 많은 경우
절연 트랜스포머를 접속하여 주십시오
3) HMI의 전원부 와 기타기기는 계통을 분리하여 주십시오.
4) 접지 배선은 3종접지(접지저항 100Ω이하)를 하며 접지용 전선을 2㎟이상의
것을 사용하여 주십시오. 단, 접지에 따라 오동작하는 경우 접지를 분리하여
주십시오.
보증 내용
8
보증 기간
■
구입하신 제품의 보증 기간은 제조일로부터 18개월입니다.
보증 외 범위
■
1) 사용설명서에 명기된 이외의 부적당한 조건·환경·취급으로 발생한 경우
2) 고장의 원인이 당사의 제품 이외의 것으로 발생한 경우
3) 당사와 당사가 정한 지정점 이외의 장소에서 개조와 수리를 한 경우
4) 제품 본래의 사용 방법이 아닌 경우
5) 당사에서 출하 시 과학·기술의 수준에서는 예상이 불가능한 사유에 의한 경우
6) 기타 천재·화재 등 당사 측에 책임이 없는 경우
LS산전주식회사
⑪
한번 맺은 인연을
가장 소중히
여깁니다!
[단위: mm]
구분
A
B
C
D
E
F
구분
eXP20
eXP40
eXP60
브래킷 몸체
드라이버
HMI케이스
HOLE
eXP20 eXP40
DC 24V
http://www.lsis.com 10310001448, V1.0 (2016.7.)
■ 서비스 대표 전화 (전국 어디서나)
1544-2080
080-777-2080(수신자부담)
■ 구입 문의
서울영업
TEL:(02)2034-4625,4657
부산영업
TEL:(051)310-6855~60
대구영업
TEL:(053)603-7741~7
서부영업(광주)
TEL:(062)510-1885~91
서부영업(대전)
TEL:(042)820-4240~42
서부영업(전주)
TEL:(063)271-4012
ⓒ LSIS Co., Ltd 2016
eXP20
eXP40 eXP60
102.0 154.0 218.0
128.0 208.0 276.2
92.5 137.5 201.5
118.5 191.5 259.5
5.5 7.4
32.0 44.4
치수
오차
Y
X
+ 1
119 93
- 0
+ 1
192 138
- 0
+ 1
260 202
- 0
브래킷 스크류
eXP60
FAX:(02)2034-4622
FAX:(051)310-6851
FAX:(053)603-7788
FAX:(062)526-3262
FAX:(042)820-4298
FAX:(063)271-2613
All Rights Reserved.
