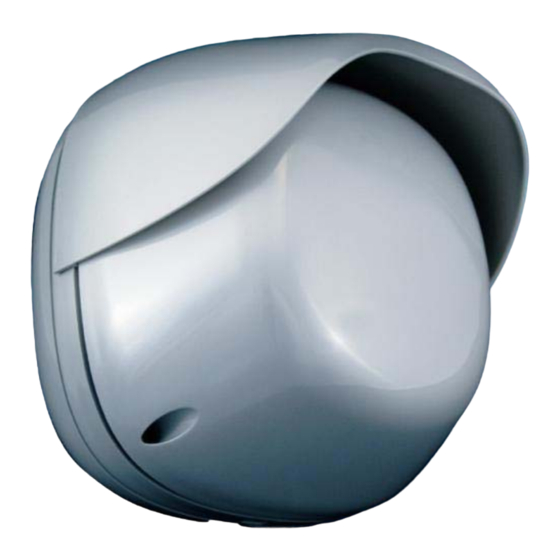

CIAS Elettronica S.r.l. MURENA PLUS 12 Installation Manual

Dual doppler detector with digital processing for external protection
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

MURENA PLUS 12, 24,
Curtain
Rivelatore Dual Doppler ad elaborazione
digitale per protezioni esterne
Manuale d'installazione
Dual Doppler detector with digital processing
for external protection
Installation Manual
Edizione/Edition 2.0
20MACIE0254

Advertisement

Table of Contents
loading

Related Manuals for CIAS Elettronica S.r.l. MURENA PLUS 12

Summary of Contents for CIAS Elettronica S.r.l. MURENA PLUS 12

  • Page 1 MURENA PLUS 12, 24, Curtain Rivelatore Dual Doppler ad elaborazione digitale per protezioni esterne Manuale d’installazione Dual Doppler detector with digital processing for external protection Installation Manual Edizione/Edition 2.0 20MACIE0254...

  • Page 2: Table Of Contents

    © CIAS Elettronica S.r.l. Ed. 2.0 INDICE     DESCRIZIONE ................................. 3     Descrizione Prodotto ............................3     INFORMAZIONI PRELIMINARI ......................... 4     Dimensione e forma del campo protetto ....................... 4     Come calcolare la dimensione del fascio di copertura ..................6  ...
  • Page 3 © CIAS Elettronica S.r.l. Ed. 2.0 INDEX     DESCRIPTION ............................... 25     Product Description ............................25     PRELIMINARY INFORMATION ........................26     Dimensions and shape of the detection field ...................... 26     How to calculate volume of the microwave field ....................28  ...

  • Page 4: Descrizione

    10 m non verrà preso in considerazione per l’analisi di generazione dell’allarme. Murena Plus è disponibile nelle seguenti versioni: Murena Plus 12 Murena Plus C (Curtain 12m) Murena Plus 24 Manuale d’installazione...

  • Page 5: Informazioni Preliminari

    2 INFORMAZIONI PRELIMINARI 2.1 Dimensione e forma del campo protetto MURENA PLUS 12 L’ampiezza del campo di protezione ha una forma dissimmetrica, e più precisamente per Murena Plus sul piano orizzontale si ottiene un lobo di circa 90° e sul piano verticale un lobo di circa 40°.
  • Page 6 © CIAS Elettronica S.r.l. Ed. 2.0 MURENA PLUS CURTAIN L’ampiezza del campo protetto per Murena Plus Curtain, si sviluppa sul piano verticale con un lobo di circa 90° e sul piano orizzontale con un lobo di circa 15°. I lobi sono rappresentati nella figura sottostante.

  • Page 7: Come Calcolare La Dimensione Del Fascio Di Copertura

    © CIAS Elettronica S.r.l. Ed. 2.0 2.2 Come calcolare la dimensione del fascio di copertura Per poter calcolare in linea teorica l’ampiezza del fascio a microonda generato da Murena Plus rispetto alle differenti variabili impostate quali portata, distanza minima e distanza massima, CIAS ha creato CIAS Volumeter un semplice applicativo disponibile gratuitamente sul nostro sito non solo per MURENA ma anche per tutte le sue barriere a...

  • Page 8: Installazione

    © CIAS Elettronica S.r.l. Ed. 2.0 3 INSTALLAZIONE 3.1 Inclinazione del sensore Per un corretto funzionamento del sensore è necessario identificare il punto più sensibile da proteggere e posizionare Murena Plus come mostrato in figura. Corretto (Il lobo microonda è direzionato verso l’intera persona) corretto (Il lobo microonda non è...

  • Page 9: Protezione Di Una Zona D'ombra

    © CIAS Elettronica S.r.l. Ed. 2.0 3.2 Protezione di una zona d’ombra L’altezza e la direzione del sensore varia al variare della distanza dal sensore e dal punto da proteggere (zona d’ombra). Più lontano è il sensore più l’altezza d’installazione aumenta e viceversa.

  • Page 10: Altezza Di Installazione A Breve Distanza Da Un Muro/Rete

    © CIAS Elettronica S.r.l. Ed. 2.0 3.3 Altezza di installazione a breve distanza da un Muro/Rete rete/muro Vista dall’alto Corretto (Maggiore è l’altezza installativa, maggiore dovrà essere l’inclinazione) rete/muro corretto (Sensore troppo poco inclinato) Manuale d’installazione Pag. 9 di 46 Murena-Plus 12, 24, Curtain...

  • Page 11: Installazioni Con Ostacoli Presenti Entro La Portata

    © CIAS Elettronica S.r.l. Ed. 2.0 3.4 Installazioni con ostacoli presenti entro la portata rete/muro Corretto (Direzionare il sensore verso il terreno) 3.5 Installazioni con ostacoli presenti oltre alla portata rete/muro Corretto (Direzionare il sensore verso il terreno evitando di essere paralleli) 3.6 Come evitare zone d’ombra generate da dislivelli di terreno Corretto...

  • Page 12: Accessori

    © CIAS Elettronica S.r.l. Ed. 2.0 3.7 Accessori Gli accessori del rivelatore Murena Plus sono i seguenti: • Staffa a muro 10 cm. • Staffa a muro 30 cm. • Staffa a muro 40 cm. • Staffa da palo 10 cm. •...
  • Page 13 © CIAS Elettronica S.r.l. Ed. 2.0 Nelle seguenti tabelle sono indicate le funzioni delle morsettiere del circuito Murena Plus MORSETTIERA MS1 Mors. Simbolo Funzione Contatto Relè di Allarme (C) Contatto Relè di Allarme (NC) Contatto Relè di Manomissione (C) Contatto Relè di Manomissione (NC) Contatto Relè...

  • Page 14: Collegamento All'alimentazione

    © CIAS Elettronica S.r.l. Ed. 2.0 SELETTORE DELLE FUNZIONI N° Simbolo Funzione Posizione 0 = Fase di lavoro. Posizione 1 = Installazione Posizione 2 = Acquisizione valore di campo. = Lettura/scrittura selezione canali (frequenze). Posizione 3 = Lettura/scrittura soglie di preallarme. Posizione 4 = Lettura/scrittura soglie di allarme + Walk-Test Posizione 5 = Lettura/scrittura soglie di Mascheramento.

  • Page 15: Alimentazione Poe 802.3 Af (Kit Opzionale Cod: Ip-Doorway)

    © CIAS Elettronica S.r.l. Ed. 2.0 4.3 Alimentazione PoE 802.3 af (kit opzionale cod: IP-DOORWAY) IP-DOORWAY è un convertitore di linea RS485 – Ethernet progettato espressamente per essere inserito, oltre che nel prodotto MURENA PLUS, anche nei dispositivi: Ermo 482 XPRO, Coral Plus, Manta e Phytagoras.

  • Page 16: Contatti Di Allarme

    © CIAS Elettronica S.r.l. Ed. 2.0 4.4.1 Contatti di Allarme I contatti di uscita sono costituiti da Relè statici con portata di 100 mA massimi. NB: I contatti di Allarme, Manomissione, Guasto presentano in stato di Vigilanza (contatto chiuso), una resistenza di circa 40 Ohm. RELÈ...

  • Page 17: Linea Seriale Rs-485

    © CIAS Elettronica S.r.l. Ed. 2.0 4.5 Linea Seriale RS-485 Il rivelatore doppler Murena Plus è dotato di una interfaccia seriale standard RS-485. I parametri di comunicazione sono i seguenti: Modo: Asincrono Velocità: 9600 b/s Lunghezza del carattere: 8 bit Controllo parità: Nessuno Bit di Stop:...

  • Page 18: Impostazioni E Verifica

    © CIAS Elettronica S.r.l. Ed. 2.0 5 IMPOSTAZIONI E VERIFICA 5.1 Taratura e verifica sul circuito La Murena Plus è dotata di un sistema di regolazione e lettura dei parametri di lavoro che rendono semplici sia le operazioni di installazione che di manutenzione periodica, senza la necessità...
  • Page 19 © CIAS Elettronica S.r.l. Ed. 2.0 c) Ruotare il commutatore di funzione SW1 in posizione 3, è possibile leggere e/o modificare il valore della soglia di preallarme. Quando la dimensione del bersaglio supera la soglia di preallarme in Murena Plus vengono attivate le analisi secondo algoritmi della logica fuzzy.
  • Page 20 © CIAS Elettronica S.r.l. Ed. 2.0 e) Ruotare il commutatore di funzione SW1 in posizione 5, è possibile leggere e/o modificare il valore della soglia di mascheramento superiore ed inferiore. Le soglie di mascheramento sono poste una sopra ed una sotto il valore di campo memorizzato durante la fase di acquisizione Lettura del valore attuale della soglia di mascheramento: •...
  • Page 21 © CIAS Elettronica S.r.l. Ed. 2.0 h) Portando il commutatore di funzione SW1 in posizione 8 è possibile leggere e/o impostare il n° del dispositivo da utilizzare nel caso di connessione in linea seriale. Lettura del numero dispositivo assegnato: • Ruotare il commutatore SW2 (unità) fino a che il led rosso (DL9) sia acceso. •...

  • Page 22: Taratura E Verifica Con Software

    © CIAS Elettronica S.r.l. Ed. 2.0 k) Ruotare il commutatore di funzione SW1 in posizione B, è possibile leggere e/o modificare il tipo di terreno per adattare il sensore alle caratteristiche del suolo . Lettura del tipo di terreno: • ruotare il commutatore SW2 (unità) fino a che il led rosso (DL9) sia acceso. •...

  • Page 23: Manutenzione E Assistenza

    © CIAS Elettronica S.r.l. Ed. 2.0 Schermata valori analogici Murena Plus 24 6 MANUTENZIONE E ASSISTENZA 6.1 Ricerca Guasti In caso di allarmi impropri o segnalazione di guasti, verificare i parametri riscontrati durante l’installazione e se si notano variazioni che eccedono i limiti, rivedere i punti indicati nel capitolo 4) “Impostazioni e Verifica”...

  • Page 24: Caratteristiche

    © CIAS Elettronica S.r.l. Ed. 2.0 7 CARATTERISTICHE 7.1 Caratteristiche Tecniche La tabella elenca le caratteristiche tecniche del rivelatore Murena Plus. Note CARATTERISTICHE TECNICHE  Frequenza di lavoro 9,47 GHz 10,525 GHz 10,58 GHz Potenza massima 20 mW EIRP Modulazione on/off Duty-cycle Portata 24 m Tensione d'alimentazione ( V...

  • Page 25: Caratteristiche Funzionali

    © CIAS Elettronica S.r.l. Ed. 2.0 7.2 Caratteristiche Funzionali Generazione Di vero segnale RADAR (Radio Detection And Ranging) Analisi Del segnale RADAR mediante DSP Analisi E filtraggio nel dominio della frequenza (FFT) Analisi Mediante regole FUZZY della distanza del bersaglio Analisi Mediante regole FUZZY della velocità...

  • Page 26: Description

    Set, for example, to 8m, the signal created by a human body at 10m will not be considered for analysis in the generation of alarms. Installation Manual Pag. 25 of 46 Murena Plus 12, 24, Curtain...

  • Page 27: Preliminary Information

    HORIZONTAL VERTICAL Plane Detection Lobe Plane Detection Lobe Figure 2 Using default parameters, suggested height of installation for Murena Plus, in fan mode, is from 1 to 2 mt. Installation Manual Pag. 26 of 46 Murena Plus 12, 24, Curtain...
  • Page 28 HORIZONTAL VERTICAL Plane Detection lobe Plane Detection lobe Using default parameters, suggested height of installation for Murena Plus 24, in fan mode, is from 1 to 2 mt . Installation Manual Pag. 27 of 46 Murena Plus 12, 24, Curtain...

  • Page 29: How To Calculate Volume Of The Microwave Field

    CIAS Volumeter, available for free on our website: www.cias.it or on App Store to the following link: https://itunes.apple.com/it/app/cias-volumeter/id409397666?mt=8 Note: CIAS Volumeter will be soon available for Android Installation Manual Pag. 28 of 46 Murena Plus 12, 24, Curtain...

  • Page 30: Installation

    (Main line of microwave is directed to the whole person) Wrong (Main line of microwave is not directed to the whole person) Correct (Main line of microwave is directed to the whole person) Installation Manual Pag. 29 of 46 Murena Plus 12, 24, Curtain...

  • Page 31: Dead Zone Protection

    Example: distance between the sensor and the corner is 5 m, height from the ground 1,20m Correct (Aim the sensor to the ground) fence/wall fence/wall Example: Use for dead zone protection with fence/wall Wrong (Perpendicular, aiming to the fence/wall) fence/wall Installation Manual Pag. 30 of 46 Murena Plus 12, 24, Curtain...

  • Page 32: Installation Height With Short Distance From A Wall/Fence

    Ed. 2.0 3.3 Installation height with short distance from a Wall/Fence fence/wall Top View fence/wall Correct (The higher is installation, the higher inclination) fence/wall Wrong (Sensor’s height inclination too low) Installation Manual Pag. 31 of 46 Murena Plus 12, 24, Curtain...

  • Page 33: Installations With Obstacles Within The Scope

    3.6 How to avoid shadows generated by height differences of ground fence/wall Correct (Lift and tilt the sensor until you find the correct detection) fence/wall Wrong (Any unevenness in the ground could create annoying shadow areas) Installation Manual Pag. 32 of 46 Murena Plus 12, 24, Curtain...

  • Page 34: Accessories

    Note: Is mandatory to use a 6.2mm cable (type alarm cable CEI 20-22 II 0,6 / 1kV Gr4), connect the sensor to ensure the correct protection offered by the cable gland mounted on the device. Installation Manual Pag. 33 of 46 Murena Plus 12, 24, Curtain...
  • Page 35 Default Alarm indication Tamper indication and setting Fault indication and setting Dynamic function display Dynamic function display Dynamic function display Dynamic function display Dynamic function display Dynamic function display Installation Manual Pag. 34 of 46 Murena Plus 12, 24, Curtain...

  • Page 36: Power Supply Connections

    1 and 2 of Terminal block MS2. The cable carrying the power supply to the apparatus should be screened, with the screen connected to ground at the power supply end only. Installation Manual Pag. 35 of 46 Murena Plus 12, 24, Curtain...

  • Page 37: Power Over Ethernet 802.3 Af (Optional Kit Cod. Ip-Doorway)

    In both cases the the IP-DOORWAY is able, in turn, to power the device on which it is mounted and can connect native RS485 devices directly to the Ethernet network. Note: you can find more details on the specific manual Man_IP-DOORWAY available on our web site. Installation Manual Pag. 36 of 46 Murena Plus 12, 24, Curtain...

  • Page 38: Connections To The Control Panel

    10 sec. The Murena Plus conducts a series of automatic functional self checks. If the test is successful the alarm relay contact will open. 4.4.4 Sync Connections Function is not active (do not use these input) Installation Manual Pag. 37 of 46 Murena Plus 12, 24, Curtain...

  • Page 39: Serial Line Rs-485

    Function +13,8 Power (13,8 V ) for 485/232 convertor Data/power ground 485/232 convertor LH 485 Data Line High for RS 485 LO 485 Data Line Low for RS 485 Installation Manual Pag. 38 of 46 Murena Plus 12, 24, Curtain...

  • Page 40: Set-Up And Verification

    • Rotate function switch SW2 (units) to the values required, leave SW3 (tens) unchanged (0). • Press S1 to confirm the setting and to acquire new channel, DL8 and DL9 will come on to confirm acquisition. CHANNEL Installation Manual Pag. 39 of 46 Murena Plus 12, 24, Curtain...
  • Page 41 When this reaches the level that will generate the alarm the buzzer will activate continuously and all six led will come on. Installation Manual Pag. 40 of 46 Murena Plus 12, 24, Curtain...
  • Page 42 To Modify the minimum range values: • Rotate switches SW3 (tens) and SW2 (units) to the value required. Press S1 to confirm the setting and to acquire the new range value. • Installation Manual Pag. 41 of 46 Murena Plus 12, 24, Curtain...
  • Page 43 To Modify the maximum target size value: • Rotate switches SW3 (tens) and SW2 (units) to the value required. • Press S1 to confirm the setting and to acquire the new maximum size. Installation Manual Pag. 42 of 46 Murena Plus 12, 24, Curtain...

  • Page 44: Calibration Using Software

    PC. Refer to the software manual for connection details and detailed procedures for the management of the detector. Analogue Values screenshot for Murena Plus and Murena Plus Curtain Installation Manual Pag. 43 of 46 Murena Plus 12, 24, Curtain...

  • Page 45: Maintenance And Service

    Masking alarm active Check threshold settings and acquire the field value 4.1.1 b) Front end microwave fault Replace the front end Tamper Led on Micro-switch open Close micro-switch Installation Manual Pag. 44 of 46 Murena Plus 12, 24, Curtain...

  • Page 46: Charcteristics

    Masking threshold control Onboard/SW Weight 500 g Dimensions 175 x 175 Complete depth with mount 115 mm Operating Temperature -25 °C +55 °C Design Level: 3° Environmental Protection: IP55 Installation Manual Pag. 45 of 46 Murena Plus 12, 24, Curtain...

  • Page 47: Functional Characteristics

    Of an RS-485 serial line connection, which allows the connection of all the detectors on a common line, acquiring all the alarms over the line, issuing Stand-by and Test commands and carrying out calibration and management. Installation Manual Pag. 46 of 46 Murena Plus 12, 24, Curtain...
  • Page 48 Con la presente, CIAS Elettronica, dichiara che questo rivelatore di intrusione “MURENA PLUS” è conforme ai requisiti essenziali ed alle altre disposizioni rilevanti della Direttiva 1999/5/CE (Art.3.1 -3.1 -3.2) Hereby, CIAS Elettronica, declares that this movement detector “MURENA PLUS” is in compliance with the essential requirement and other relevant provisions of Directive 1999/5/EC (Art.3.1 -3.1...
