READ AND SAVE THESE INSTRUCTIONS
Installer: leave this guide with homeowner.
For Warranty Statement, Service Parts, Technical Support, or to Register your product,
please visit our website or call:
In the United States - Broan.com 800-637-1453 or NuTone.com 888-336-6151
In Canada - Broan.ca or NuTone.ca 877-896-1119
Easy installation
© 2019 Broan
RDM2

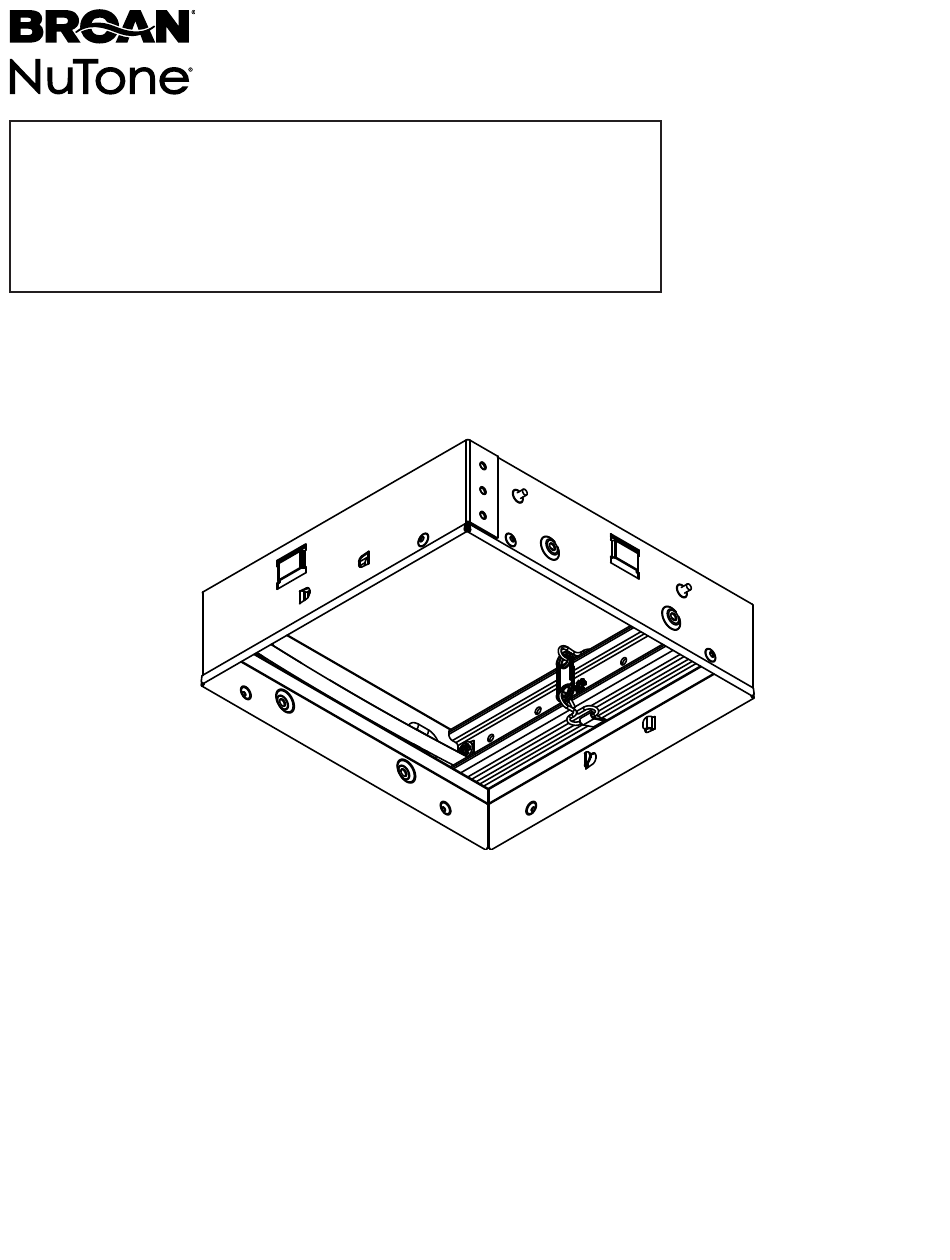

Radiation Damper
INSTALLATION GUIDE
Advertisement
Related Manuals for NuTone RDM2
Summary of Contents for NuTone RDM2
- Page 1 INSTALLATION GUIDE For Warranty Statement, Service Parts, Technical Support, or to Register your product, please visit our website or call: In the United States - Broan.com 800-637-1453 or NuTone.com 888-336-6151 In Canada - Broan.ca or NuTone.ca 877-896-1119 Easy installation © 2019 Broan...
- Page 2 SEE DETAILS ON AE110L-C, AE80LK, AE110LK, AE50110DCSL, AE80SL-C, AE110SL-C UL CLASSIFICATION MARKING ON PRODUCT NuTone AEN110-B, AN80C-B, AEN50-B, AEN80-B, AEN80B-B, AN110-B, AERN50110DCKC, AERN110K, AERN80K, AERN80KC, AEN80BS , AEN80BL-C, AEN80L-C, AEN110L-C, AERN80LK, AERN110DCSL Remove Blower & Wiring Panel Install Duct Connector The following steps are best performed on a work surface before fan installation.
- Page 3 6. If fan will be mounted between ceiling structure, purchase Hanger Bar Kit MHB4 from your local Broan-NuTone dealer or distributor. Fasten (2) MOUNTING CHANNELS (F) to the fan housing or radiation damper with supplied #8 HEX HEAD SCREWS (G).
- Page 4 RDM2 Installation Guide Page 4 Attach 4-inch Round Metal Duct Install Blower into Fan Housing 8. Attach 4-inch round metal duct to the duct connector and discharge air to an outside location. Seal all joints with duct tape. 9. Make sure damper flap opens and closes freely without binding.
- Page 5 RDM2 Installation Guide Page 5 Install Mask, Finish Ceiling and Install Grille Install Plaster Supports REMOVE THE MASK BEFORE INSTALLING GRILLE OR OPERATING FAN. FOR FAN MODELS WITHOUT LIGHTS 22. Squeeze GRILLE SPRINGS (P) and slide into tabs on the 20.
- Page 6 RDM2 Installation Guide Page 6 Service Feature For Fans If your ventilation fan needs service, the inner damper can be Remove screws from plaster supports. Make sure plaster supports removed from the outer frame without disturbing the surrounding are reinstalled after servicing fan.
-
Page 7: Installation Facile
Pour la déclaration de garantie, les pièces de rechange, l’assistance technique ou pour enregistrer votre produit, veuillez visiter notre site Web ou appeler : Aux États-Unis : Broan.com 800-637-1453 ou NuTone.com 888-336-6151 Au Canada : Broan.ca ou NuTone.ca 877-896-1119 Installation facile... - Page 8 AE80B-B, A110-B, AE50110DCS, AE110S-B, AE80S-B, AE80BS , AE50110DCL, AE80BL-C, AE80L-C, VOIR LES DÉTAILS DE AE110L-C, AE80LK, AE110LK, AE50110DCSL, AE80SL-C, AE110SL-C L’HOMOLOGATION UL SUR L’ÉTIQUETTE NuTone AEN110-B, AN80C-B, AEN50-B, AEN80-B, AEN80B-B, AN110-B, AERN50110DCKC, AERN110K, AERN80K, AERN80KC, AEN80BS , AEN80BL-C, AEN80L-C, AEN110L-C, AERN80LK, DU PRODUIT AERN110DCSL Retrait du ventilateur et du Installation du raccord de conduit panneau de câblage...
- Page 9 6. Si le ventilateur est monté entre les solives du plafond, procurez-vous l’ensemble de barres de suspension MHB4 chez votre détaillant ou distributeur Broan-NuTone. Fixez les (2) PROFILÉS DE MONTAGE (F) sur le boîtier du ventilateur ou le registre coupe-feu avec les VIS À...
- Page 10 Guide d’installation RDM2 Page 10 Fixation du conduit métallique Installation du ventilateur dans rond de 10,2 cm (4 po) son boîtier 8. Fixez un conduit métallique de 10,2 cm (4 po) sur le raccord de conduit afin d’évacuer l’air vers l’extérieur. Scellez tous les joints avec du ruban à...
- Page 11 Guide d’installation RDM2 Page 11 Installation du masque, finition Installation de la grille du plafond et pose des bordures RETIREZ LE MASQUE AVANT D’INSTALLER LA GRILLE OU de soutien DE FAIRE FONCTIONNER LE VENTILATEUR. POUR LES MODÈLES DE VENTILATEUR SANS ÉCLAIRAGE 22.
- Page 12 Guide d’installation RDM2 Page 12 Accès au ventilateur pour l’entretien Si le ventilateur doit être entretenu ou réparé, la partie intérieure Retirez les vis des bordures de soutien. Prenez soin de les remettre du registre peut être retirée du boîtier extérieur sans abîmer le en place après chaque intervention sur le ventilateur.
-
Page 13: Guía De Instalación
Si desea consultar la declaración de garantía, repuestos de servicio, apoyo técnico o para registrar su producto, visite nuestro sitio web o llame: En Estados Unidos: - Broan.com 800-637-1453 o NuTone.com 888-336-6151. En Canadá - Broan.ca o NuTone.ca 877-896-1119 Instalación sencilla... - Page 14 VEA LOS DETALLES AE110L-C, AE80LK, AE110LK, AE50110DCSL, AE80SL-C, AE110SL-C EN LA MARCA DE CLASIFICACIÓN UL NuTone AEN110-B, AN80C-B, AEN50-B, AEN80-B, AEN80B-B, AN110-B, AERN50110DCKC, AERN110K, AERN80K, AERN80KC, AEN80BS , AEN80BL-C, AEN80L-C, AEN110L-C, AERN80LK, DEL PRODUCTO AERN110DCSL Retire el soplador y el panel Instalación del conector de...
- Page 15 Página 15 Guía de instalación del RDM2 Fije la extensión del regulador de radiación a la cubierta del ventilador Levante la cubierta del ventilador hasta su posición en la estructura de soporte del cielo raso. ASEGÚRESE DE QUE EL BORDE INFERIOR DEL REGULADOR DE RADIACIÓN ESTÉ...
- Page 16 Guía de instalación del RDM2 Página 16 Fije el conducto metálico redondo Instale el soplador en la cubierta de 4 pulgadas (10.2 cm) del ventilador 8. Fije el conducto metálico redondo de 4 pulgadas (10.2 cm) al conector de conducto y haga que el aire se descargue en un lugar en el exterior.
- Page 17 Guía de instalación del RDM2 Página 17 Instale la cobertura, termine el cielo Instale la rejilla raso e instale soportes de yeso QUITE LA COBERTURA ANTES DE INSTALAR LA REJILLA O DE ACTIVAR EL VENTILADOR. PARA MODELOS DE VENTILADOR SIN LUCES 22.
- Page 18 Guía de instalación del RDM2 Página 18 Función de servicio para ventiladores Si su ventilador necesita servicio de reparación/mantenimiento, es Quite los tornillos de los soportes de yeso. Asegúrese de instalar posible quitar el regulador interior del marco exterior sin perturbar de nuevo los soportes de yeso luego de dar servicio al ventilador.
- Page 20 1101432C...
