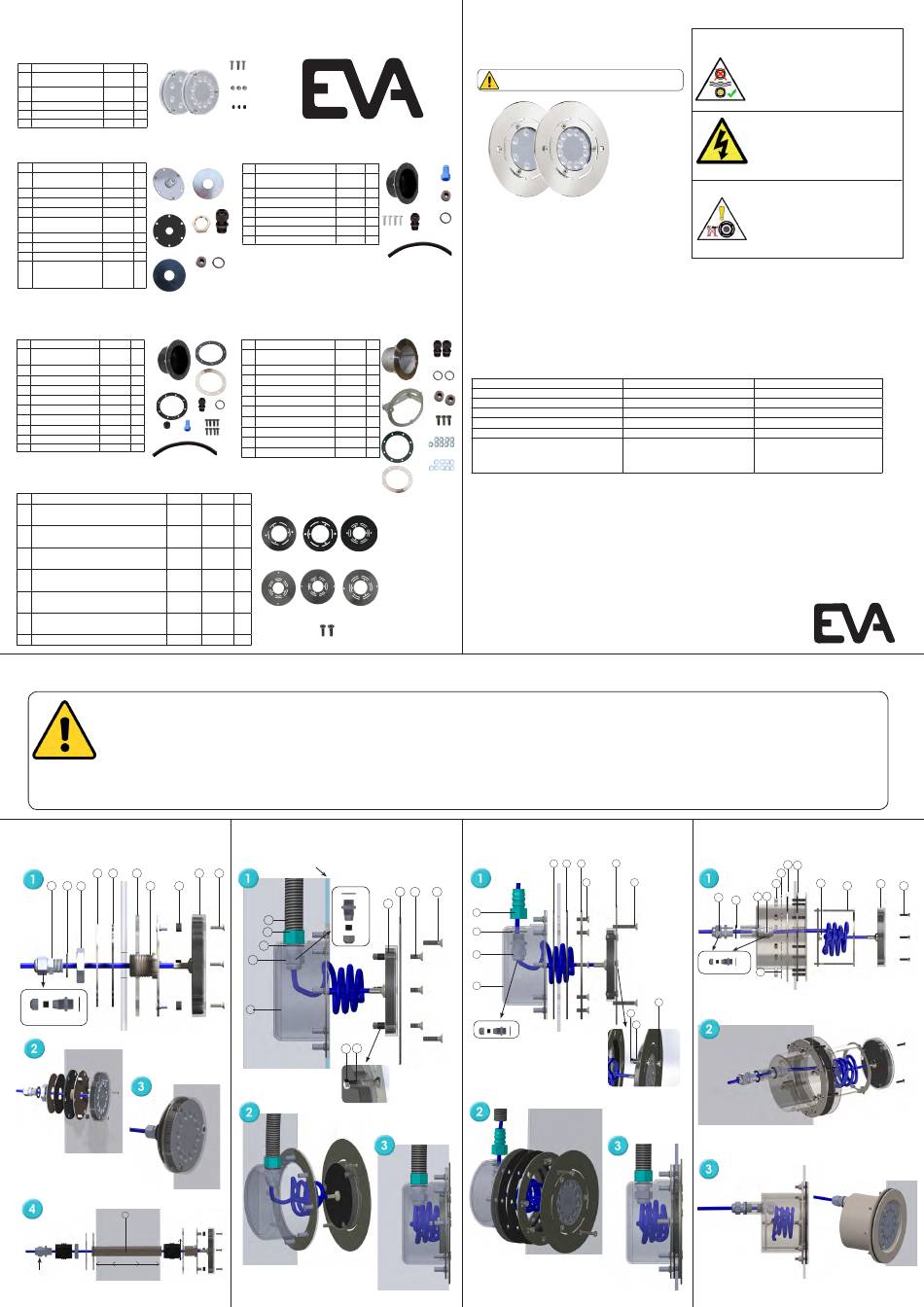

EVA -A6 Series Mounting Installation Instructions

Chart of parts | Onderdelenlijst
EVA-A6-XX EVA-A12-XX
No. Part description Part No. Qty
1 A6 underwater luminaire ULA6 1x
A6 Onderwaterlamp
2 A12 underwater luminaire ULA12 1x
A12 Onderwaterlamp
3 DIN 7991 M5X20 UL03 3x
4 Bolt M3 Moer M3 UL04 3x
1/2
5 EPDM rubber UL05 3x
EVA-AA-30 Surface mounting
EVA-AA-30 Opbouw montage
No. Part description Part No. Qty
6 SS316 Back plate AA-S1 1x
RVS 316 Achterplaat
7 Rubber ring AA-S2 1x
8 Rubber ring small kleine ring AA-S3 1x
6
9 SS316 ring RVS 316 ring AA-S4 1x
10 SS316 Lock nut AA-S5 1x
RVS 316 sluitring
11 Cable gland Wartel AA-S6 1x
12 Washer Reduceer rubber AA-S7 1x
7
13 Seal Rubber afsluitring AA-S8 1x
99* Extension kit EVA-AA-35 1x
for 6-40cm wall
thickness - product not shown
Verleng set voor wanddikte 6-40
cm - product niet getoond
* Extension kit for surface mounting. Sold separately -
8
Verleng set voor opbouwmontage. Wordt apart verkocht.
EVA-AA-09 Installation Housing ABS for Polyester/Liner pools
EVA-AA-09 Installatienis ABS voor Polyester/Liner baden
No. Part description Part No. Qty
21 Installation Housing ABS AA-P1 1x
Inbouwnis ABS
22 Rubber ring 2mm AA-P2 1x
23 Ring 3mm AA-P3 1x
21
24 Cover ring Contra flens AA-P4 1x
25 Cable gland Wartel NPT 1/2 AA-P5 1x
22
26 Washer Rubber afsluitring AA-P6 1x
27 Seal Reduceer rubber AA-P7 1x
28 Hose barb Slang pilaar AA-P8 1x
27 28
29 Hos e Buis AA-P9 1x
30 M5x25 AA-P10 8x
29
EVA-AA-11/12/20/21/22/23 EVA Stainless Steel Cover plates
EVA-AA-11/12/20/21/22/23 EVA RVS afdekschrijven
No. Part description Size
41 Cover plate Stainless steel 316 Afdekschijf RVS316 ø 194 mm
For EVA niche in concrete pools
Voor EVA nis in betonbaden
41 Cover plate SS 316 Afdekschijf RVS316 ø 174 mm
For EVA niche in Polyester/Liner & replacement PAR56
Voor EVA nis in Polyester/Liner baden & vervanging PAR56
41 Cover plate SS 316 Afdekschijf RVS316 ø 265 mm -
For replacement Wibre hole distance
Voor vervanging Wibre onderwaterlampen 169mm
41 Cover plate SS 316 Afdekschijf RVS316 ø 265 mm -
For replacement Bega hole distance
Voor vervanging Bega onderwaterlampen 234mm
41 Cover plate SS 316 Afdekschijf RVS316 ø 269,5 mm -
For replacement Astral hole distance
Voor vervanging Astral onderwaterlampen 254mm
41 Cover plate SS 316 Afdekschijf RVS316 ø 227 mm -
For replacement MTS hole distance
Voor vervanging MTS onderwaterlampen 213,5mm
42 M4X50
EN Mounting of underwater light
1. Install the underwater luminaire on a flat, level surface. There should be no tension on the luminaire or cover plate.
2. Keep at least 5 cm of free space behind the lamp for effective water cooling.
3. The front of the underwater lights should always be free of obstacles. By placing a movable pool floor, play objects or
other obstacles immediately in front of the luminaire, the luminaire will get insufficient cooling.
4. Tighten bolts/nuts not tighter than finger-tight.
5. Always immerse the fittings before use to avoid serious and permanent damage to the fixture.
6. Never clean the lamp with concentrated detergents.
7. Never attempt to open the luminaire. There are no user replaceable parts in the fixture and any attempt to open the
fixture will lead to permanent and irreversible damage. Warranty expires immediately after any attempt to open the
fixture.
Surface mounting | Opbouwmontage
9
8 7
11 13 5
10 6
12 13
Assembly cable gland
Polyester/Liner
Polyester/Liner
Concrete
99
Extension kit for mounting
40 mm
Min. 60 mm
Max. 400 mm
Swivel M25 X1,5
3
4
5
EVA-AA-10 Installation Housing ABS for concrete pools
EVA-AA-10 Installatienis ABS voor betonbaden
No. Part description Part No. Qty
14 Installation Housing ABS AA-C1 1x
Inbouwnis ABS
15 Plastic M6X25 AA-C2 4x
16 Cable gland Wartel NPT 1/2 AA-C3 1x
9
17 Washer Rubber afsluitring AA-C4 1x
18 Seal Reduceer rubber AA-C5 1x
19 Hose Buis AA-C6 1x
11
10
20 Hose barb Slang pilaar AA-C7 1x
12 13
EVA-AA-13 Installation Housing Stainless steel for Myrtha pools
EVA-AA-13 Installatienis RVS voor Myrtha baden
No. Part description Part No. Qty
23
31 Stainless steel 316 Niche AA-M1 1x
RVS 316 inbouwnis
32 Luminaire attachment Opzetring AA-M2 1x
33 Sealing ring Rubber ring AA-M3 1x
24
34 Cover ring Contra flens AA-M4 1x
35 Cable gland Wartel NPT 1/2 AA-M5 2x
36 Washer Rubber afsluitring AA-M6 2x
25 26
37 Seal Reduceer rubber AA-M7 2x
38 DIN 7991 M5X25 AA-M8 3x
30
39 Bolt M5 Moer M5 AA-M9 9x
40 Fender washer Carrosserie ring AA-M10 9x
Part No. Qty
41 - EVA cover plates:
AA-D1 1X
AA-D2 1X
AA-D3 1x
EVA-AA-11 EVA-AA-12 EVA-AA-20
AA-D4 1x
AA-D5 1x
EVA-AA-23
EVA-AA-21 EVA-AA-22
AA-D6 1x
42
AA-D7 2X
Mounting instructions | Montage instructies
Recessed in Concrete | Inbouw in beton
Optional space for wallcovering
Optionele ruimte voor wandbekleding
1/2 4
Assembly
cable gland
17
19
18
20
17
16
14
3 5
Concrete
Concrete
Mounting & Installation instructions
Montage & Installatie instructies
A6 & A12 Mono/RGBW underwater lights
EN Important safety instruction, read carefully. Follow instructions.
NL Belangrijke veiligheidsinstructies, lees zorgvuldig. Volg instructies.
20
EVA-A6-XX EVA-A12-XX
14 18
EN Instructions
15 17
16
1. Follow the instructions in this guide carefully. For questions or
queries, please contact your distributor/reseller or visit
www.evaoptic.com
19
2. This lighting system must be installed by a certified electrician in
accordance with applicable local rules and regulations. Improper
installation can cause electrical hazards.
3. Switch off all relevant live electrical wiring before starting the
installation.
4. Please retain these instructions for the user.
5. EVA Optic BV warrants its products to be free from defects in
material and/or workmanship, under normal conditions,
operation and maintenance for a period of two (2) years from the
original invoice date for LED luminaires and two (2) years for
drivers/power supplies and electrical components. Visit
www.evaoptic.com for datasheets and our full warranty.
35
Application specifications - specificaties voor gebruik:
36
31
Type luminaire Type armatuur
Type of water Watersoort
37
32
Cooling Koeling
Max. water temperature Max. watertemperatuur
38
Max. installation depth Max. installatiediepte
Max. Cable length Max. kabellengte
33
39
40
! Please check the product datasheet on www.evaoptic.com for all specifications - Raadpleeg de datasheet op www.evaoptic.nl voor de volledige specificaties.
34
NL Instructies
1. Volg de instructies in deze handleiding nauwkeurig op. Bij vragen
of onduidelijkheden kunt u contact opnemen met uw distributeur/
reseller of kijk op www.evaoptic.nl
2. Dit verlichtingssysteem moet worden geïnstalleerd door een
gecertificeerd elektriciën in overeenstemming met geldende
lokale regels en verordeningen. Onjuiste installatie kan elektrische
gevaren opleveren.
3. Schakel alle relevante spanningsvoerende bekabeling uit alvorens
met de installatie te starten.
4. Bewaar deze instructies voor de gebruiker.
5. EVA Optic B.V. garandeert dat haar producten vrij zijn van defecten
in materiaal en/of productiefouten, bij normale omstandigheden,
gebruik en onderhoud, voor een periode van twee (2) jaar vanaf
de oorspronkelijke factuurdatum voor LED-armaturen en twee (2)
jaar voor drivers/voedingen en elektrische componenten. Bezoek
www.evaoptic.nl voor product datasheets en onze volledige
garantiebepalingen.
NL Montage onderwaterlamp
1. Installeer de lamp op een vlakke, egale ondergrond. Er mag geen spanning op de lamp of afdekschijf staan.
2. Houd een ruimte van minimaal 5 cm achter de lamp vrij voor effectieve waterkoeling.
3. De voorzijde van de onderwaterlampen moet altijd vrij zijn van obstakels. Door plaatsing van een beweegbare bodem, speelobjecten
of andere obstakels direct voor de lampen vervalt de effectieve waterkoeling.
4. Bouten/moeren niet vaster dan handvast aandraaien.
5. Armaturen altijd onderdompelen voor ingebruikname. Ernstige en blijvende schade aan het armatuur kan optreden wanneer de
onderwaterlamp niet is ondergedompeld tijdens gebruik.
6. De lamp nooit reinigen met geconcentreerde schoonmaakmiddelen.
7. Probeer nooit het armatuur te openen. Er bevinden zich geen vervangbare onderdelen in het armatuur. Iedere poging om het armatuur
te openen leidt tot permanente en onherstelbare schade. Garantie vervalt onmiddellijk na elke poging om het armatuur te openen.
Recessed in Liner/Polyester | Inbouw in Liner/Polyester
22 23
41
40 4
1/2
28
26
25
21
27
26
Assembly cable gland
Polyester/Liner
Concrete
Warnings
EN Use of materials
1. Note that any used materials meet the requirements and
guidelines that apply to your specific application.
2. Use only the EVA Optic gaskets/bolts/screws/nuts.
3. Use only original EVA Optic mounting accessories. Warranty will
expire irrevocably when using other materials.
A6
IP68/IPX8
Fresh water, chlorinated water
Water cooling (only use in water)
50°C
25 m
Standard 10m (7-wired) extend up to max.
100m with 2,5mm²
Max. 30m (7-wired) extend up to max.
50m with 2,5mm²
NL Gebruik van materialen
1. Let op dat de gebruikte bevestigingsmaterialen voldoen aan de
eisen en richtlijnen die gelden voor uw specifieke toepassing.
2. Gebruik alleen de meegeleverde EVA Optic accessoires/bouten/
schroeven/moeren.
3. Gebruik enkel de originele EVA Optic montage accessoires.
Garantie vervalt onherroepelijk bij toepassing van andere
materialen.
Recessed in Myrtha Pool| Inbouw in Myrtha pool
24 40
30 41
35
36
38 36
Assembly cable gland
4
3
5
Polyester/Liner
EN SUBMERGE BEFORE OPERATING LIGHT
Serious and permanent damage may occur to the unit if light is
not submerged during operation.
NL ONDERDOMPELEN VOOR GEBRUIK
Armaturen altijd onderdompelen voor ingebruikname. Ernstige
en blijvende schade aan het armatuur kan optreden wanneer de
onderwaterlamp niet is ondergedompeld tijdens gebruik.
EN RISK OF ELECTRIC SHOCK OR INJURY
This underwater light must be installed by a certified electri-
cian in accordance with applicable local rules and regulations.
Improper installation may cause electrical hazards, which may
cause serious or fatal injury to pool users or property damage.
NL RISICO OP ELEKTRISCHE SCHOKKEN OF LETSEL
Dit verlichtingssysteem moet worden geïnstalleerd door een
gecertificeerd elektriciën in overeenstemming met geldende
lokale regels en verordeningen. Onjuiste installatie kan elektrische
gevaren opleveren.
EN WARNING - NEVER ATTEMPT TO OPEN FIXTURE
There are no serviceable parts in the fixture and any attempt to
open the light unit can cause permanent and irreparable damage.
Any form of warranty expires immediately upon any attempt to
open the fixture.
NL WAARSCHUWING - PROBEER NOOIT HET ARMATUUR
TE OPENEN
Er bevinden zich geen vervangbare onderdelen in het armatuur
en iedere poging om het armatuur te openen zal leiden tot
permanente en onherstelbare schade. Garantie vervalt
onmiddellijk na elke poging om het armatuur te openen.
A12
IP68/IPX8
Fresh water, chlorinated water
Water cooling (only use in water)
40°C
25 m
Standard 10m (7-wired) extend up to max.
100m with 2,5mm²
Max. 30m (7-wired) extend up to max.
50m with 2,5mm²
34
33
40
39
39 1/2
32 38
35
36
31
