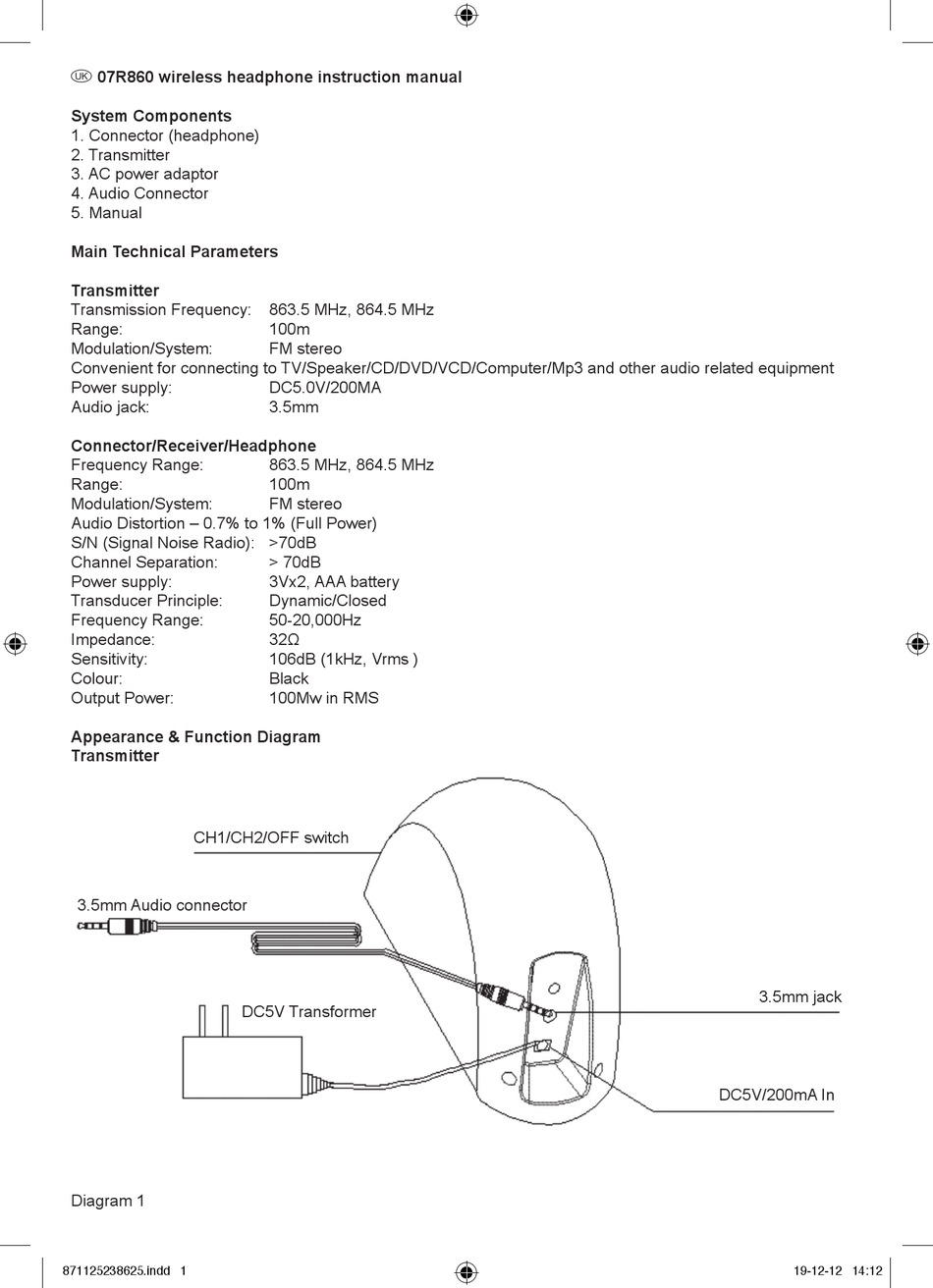

a 07R860 wireless headphone instruction manual

System Components

1. Connector (headphone)

2. Transmitter

3. AC power adaptor

4. Audio Connector

5. Manual

Main Technical Parameters

Transmitter

Transmission Frequency:

Range:

Modulation/System:

Convenient for connecting to TV/Speaker/CD/DVD/VCD/Computer/Mp3 and other audio related equipment

Power supply:

Audio jack:

Connector/Receiver/Headphone

Frequency Range:

Range:

Modulation/System:

Audio Distortion – 0.7% to 1% (Full Power)

S/N (Signal Noise Radio): >70dB

Channel Separation:

Power supply:

Transducer Principle:

Frequency Range:

Impedance:

Sensitivity:

Colour:

Output Power:

Appearance & Function Diagram

Transmitter

CH1/CH2/OFF switch

3.5mm Audio connector

Diagram 1

871125238625.indd 1

863.5 MHz, 864.5 MHz

100m

FM stereo

DC5.0V/200MA

3.5mm

863.5 MHz, 864.5 MHz

100m

FM stereo

> 70dB

3Vx2, AAA battery

Dynamic/Closed

50-20,000Hz

32Ω

106dB (1kHz, Vrms )

Black

100Mw in RMS

DC5V Transformer

3.5mm jack

DC5V/200mA In

19-12-12 14:12

Need help?

Do you have a question about the 07R860 and is the answer not in the manual?

Questions and answers

Summary of Contents for A.I.&.E 07R860

Page 1 07R860 wireless headphone instruction manual System Components 1. Connector (headphone) 2. Transmitter 3. AC power adaptor 4. Audio Connector 5. Manual Main Technical Parameters Transmitter Transmission Frequency: 863.5 MHz, 864.5 MHz Range: 100m Modulation/System: FM stereo Convenient for connecting to TV/Speaker/CD/DVD/VCD/Computer/Mp3 and other audio related equipment Power supply: DC5.0V/200MA...
Page 2 Connector LED lamp Power indicator On/Off SCAN channel button Volume switch Diagram 2 Diagram 3 Accessories 3.5mm audio connector DC5V/200mA transformer Diagram 4 Installation Connector Installation Rotate the left housing to open the battery compartment lid. (Diagram 2) Insert (2*AAA) batteries, following the markings to ensure correct polarity. Close the battery compartment lid. Transmitter Installation Plug the transformer into the transmitter (DC5.0V/200MA).
Page 3 transmitter channel. Each transmitter has its own radio-frequency. Depending on your system, you can choose between two or three different channels. Select one channel then turn on the transmitter channel switch. The LED lamp located on the right of connector will light up. 3.
Page 4 07R860 Drahtloser Kopfhörer – Bedienungsanleitung Systemkomponenten 1. Anschluss (Kopfhörer) 2. Sender 3. Netzadapter 4. Audiobuchse 5. Handbuch Technische Daten Sender Sendefrequenz: 863.5 MHz, 864.5 MHz Reichweite: 100 m Modulation/System: FM Stereo Anschließbar an TV/Lautsprecher/CD/DVD/VCD/Computer/MP3 sowie alle Audiogeräte Stromversorgung: 5,0 V DC / 200 mA...
Page 5 Konnektor LED-Lampe Betriebsanzeige Ein/Aus Kanalsuchtaste Lautstärkeregler Abbildung 2 Abbildung 3 Zubehör 3,5-mm-Audiostecker 5 V DC/200 mA Netzteil Abbildung 4 Installation Konnektorinstallation Drehen Sie das rechte Gehäuse, um das Batteriefach zu öffnen (Abb. 2). Legen Sie zwei (AAA) Batterien. Beachten Sie die Kennzeichnung der korrekten Polarität (+ und -). Schließen Sie das Batteriefach wieder.
Page 6 erneut betätigen (Abb. 3). Mit einem Kanalwechsel können Sie Interferenzen durch gleichzeitig in Betrieb befindliche, identische Sender vermeiden. Jeder Sender hat eine eigene Funkfrequenz. Je nach System können Sie zwei oder drei verschiedene Kanäle wählen. Wählen Sie einen Kanal und betätigen Sie den Kanalschalter am Sender. Die LED-Lampe rechts am Konnektor leuchtet auf. 3. S etzen Sie den Kopfhörer zum Aufladen der Akkus auf die Ladestation (siehe Abbildung). Schließen Sie das Netzteil an der Stromversorgungsbuchse an (5,0 V DC/200 mA).
Page 7 Instructiehandleiding voor draadloze hoofdtelefoon 07R860 Onderdelen 1. Connector (hoofdtelefoon) 2. Zender 3. Netadapter 4. Audioconnector 5. Handleiding Belangrijkste technische gegevens Zender Zendfrequentie: 863,5 MHz, 864,5 MHz Bereik: 100 m Modulatie: FM stereo Gemakkelijk voor luisteren naar TV/CD/DVD/VCD/computer/MP3 en andere geluidsapparatuur...
Page 8 Hoofdtelefoon LED-lamp Aan/uit indicator Aan/uit SCAN-knop Volumeknop Afbeelding 2 Afbeelding 3 Accessoires Audioconnector 3,5 mm Netadapter 5 V DC/200 mA Afbeelding 4 Installeren Connector installeren Verdraai de behuizing van de linkerluidspreker om het batterijvak te openen. (Afbeelding 2) Plaats 2 (type AAA). Zorg dat de pluspolen (+) van de batterijen bij de markeringen in het batterijvak liggen. Daarna sluit u het deksel van het batterijvak weer.
Page 9 de buurt vermijden. Elke zender heeft een eigen radiofrequentie. Afhankelijk van uw model kunt u uit twee of drie kanalen kiezen. Kies een kanaal en stel de kanaalkeuzeschakelaar in. De LED-lamp in de rechterluidspreker licht op. 3. Voor het opladen van de oplaadbare batterijen zet u de hoofdtelefoon op de oplader (zie afbeelding). Maak de adapterplug los en sluit die op de voedingsingang aan (5 V DC/200 mA).
Page 10 Casque sans fil 07R860 - Mode d’emploi Composants du système 1. Connecteur (casque) 2. Émetteur 3. Adaptateur secteur (CA) 4. Connecteur audio 5. Manuel Principales caractéristiques techniques Émetteur Fréquence d’émission : 863,5 MHz, 864,5 MHz Portée : 100 m Modulation/système :...
Page 11 Connecteur Voyant LED Bouton de balayage Réglage du d’alimentation Bouton marche/arrêt des canaux volume témoin Schéma 2 Schéma 3 Accessoires Connecteur audio 3,5 mm Transformateur CC 5 V/200 mA Schéma 4 Installation Installation du connecteur Faites pivoter la partie gauche du boîtier pour ouvrir le couvercle du compartiment à piles. (Schéma 2) Insérer des piles (2 piles AAA).
Page 12 clairement le canal. Si vous souhaitez modifier le canal émetteur, vous devez de nouveau actionner l’interrupteur SCAN (schéma 3). Le changement de canal d’émission peut éviter les interférences avec certains émetteurs identiques. Chaque émetteur possède sa propre radiofréquence. Selon le système, vous pouvez choisir deux ou trois canaux différents. Sélectionnez un canal, puis activez le commutateur de canal d’émission ;...
Page 13: Declaration Of Conformity
Brand name A.I.&.E Model name Wireless headphone Model number 07R860 Barcode 871125238625 Is (are) in conformity with the essential requirements of the Council Directive(s): Directive 1999/5/EC, Directive 2006/95/EC, Directive 2004/108/EC, Regulation 278/2009 This declaration is based on the full compliance of the products with the following European standards: EN 301.489-1 V1.8.1:2008 , EN 301.489-9 V1.4.1:2007,...
