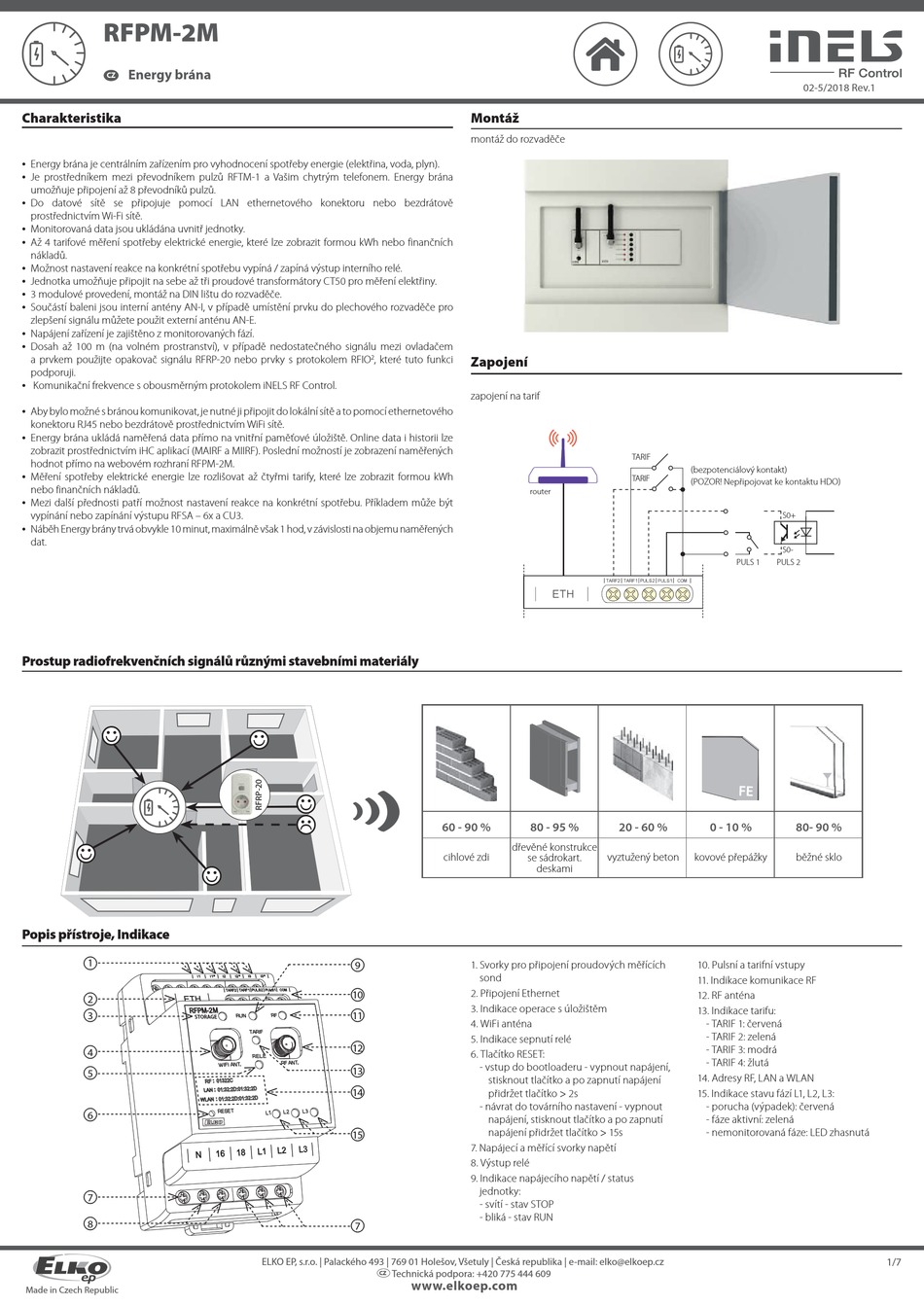

RFPM-2M
Energy brána
CZ
Charakteristika
• Energy brána je centrálním zařízením pro vyhodnocení spotřeby energie (elektřina, voda, plyn).
• Je prostředníkem mezi převodníkem pulzů RFTM-1 a Vašim chytrým telefonem. Energy brána
umožňuje připojení až 8 převodníků pulzů.
• Do datové sítě se připojuje pomocí LAN ethernetového konektoru nebo bezdrátově
prostřednictvím Wi-Fi sítě.
• Monitorovaná data jsou ukládána uvnitř jednotky.
• Až 4 tarifové měření spotřeby elektrické energie, které lze zobrazit formou kWh nebo finančních
nákladů.
• Možnost nastavení reakce na konkrétní spotřebu vypíná / zapíná výstup interního relé.
• Jednotka umožňuje připojit na sebe až tři proudové transformátory CT50 pro měření elektřiny.
• 3 modulové provedení, montáž na DIN lištu do rozvaděče.
• Součástí baleni jsou interní antény AN-I, v případě umístění prvku do plechového rozvaděče pro
zlepšení signálu můžete použit externí anténu AN-E.
• Napájení zařízení je zajištěno z monitorovaných fází.
• Dosah až 100 m (na volném prostranství), v případě nedostatečného signálu mezi ovladačem
a prvkem použijte opakovač signálu RFRP-20 nebo prvky s protokolem RFIO
podporuji.
• Komunikační frekvence s obousměrným protokolem iNELS RF Control.
• Aby bylo možné s bránou komunikovat, je nutné ji připojit do lokální sítě a to pomocí ethernetového
konektoru RJ45 nebo bezdrátově prostřednictvím WiFi sítě.
• Energy brána ukládá naměřená data přímo na vnitřní paměťové úložiště. Online data i historii lze
zobrazit prostřednictvím iHC aplikací (MAIRF a MIIRF). Poslední možností je zobrazení naměřených
hodnot přímo na webovém rozhraní RFPM-2M.
• Měření spotřeby elektrické energie lze rozlišovat až čtyřmi tarify, které lze zobrazit formou kWh
nebo finančních nákladů.
• Mezi další přednosti patří možnost nastavení reakce na konkrétní spotřebu. Příkladem může být
vypínání nebo zapínání výstupu RFSA – 6x a CU3.
• Náběh Energy brány trvá obvykle 10 minut, maximálně však 1 hod, v závislosti na objemu naměřených
dat.
Prostup radiofrekvenčních signálů různými stavebními materiály
☺
☺
Popis přístroje, Indikace
1
2
3
STORAGE
4
5
6
7
8
Made in Czech Republic
2
, které tuto funkci
☺
☺
☺
9
10
11
12
13
14
15
7
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Česká republika | e-mail: elko@elkoep.cz
Montáž
montáž do rozvaděče
Zapojení
zapojení na tarif
router
60 - 90 %
80 - 95 %
dřevěné konstrukce
cihlové zdi
se sádrokart.
deskami
1. Svorky pro připojení proudových měřících
sond
2. Připojení Ethernet
3. Indikace operace s úložištěm
4. WiFi anténa
5. Indikace sepnutí relé
6. Tlačítko RESET:
- vstup do bootloaderu - vypnout napájení,
stisknout tlačítko a po zapnutí napájení
přidržet tlačítko > 2s
- návrat do továrního nastavení - vypnout
napájení, stisknout tlačítko a po zapnutí
napájení přidržet tlačítko > 15s
7. Napájecí a měřící svorky napětí
8. Výstup relé
9. Indikace napájecího napětí / status
jednotky:
- svítí - stav STOP
- bliká - stav RUN
Technická podpora: +420 775 444 609
CZ
www.elkoep.com
TARIF
(bezpotenciálový kontakt)
TARIF
(POZOR! Nepřipojovat ke kontaktu HDO)
PULS 1
PULS 2
20 - 60 %
0 - 10 %
vyztužený beton
kovové přepážky
10. Pulsní a tarifní vstupy
11. Indikace komunikace RF
12. RF anténa
13. Indikace tarifu:
- TARIF 1: červená
- TARIF 2: zelená
- TARIF 3: modrá
- TARIF 4: žlutá
14. Adresy RF, LAN a WLAN
15. Indikace stavu fází L1, L2, L3:
- porucha (výpadek): červená
- fáze aktivní: zelená
- nemonitorovaná fáze: LED zhasnutá
02-5/2018 Rev.1
S0+
S0-
80- 90 %
běžné sklo
1/7
