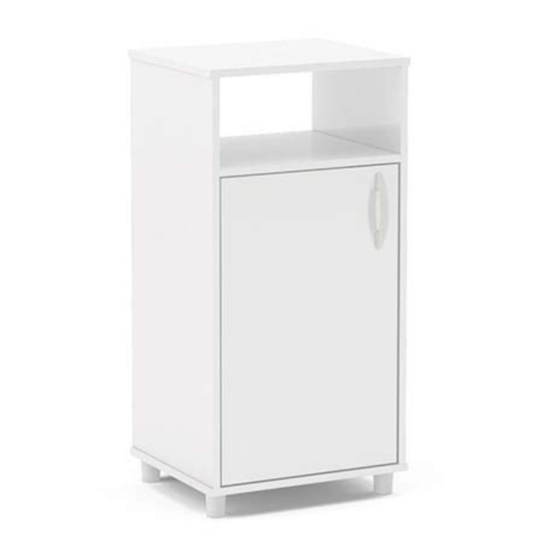

ARMÁRIO PARA ÁGUA
Base cabinet for water battle
Gabinete para água
Você vai precisar de/ You will need / Usted necesitará
1 Pessoa
1 Person
1 Persona
Ferramentas não inclusas
Tools not inclused / Herramientas no incluidas
Chave Phillips
Martelo
Screwdriver Phillips
Hammer
Destornillador cruz
Martillo
MANUAL DE MONTAGEM
Assembly
1,5m
Espaço recomendado para montagem
Recommended space for assemble
Espacio recomendado para el armado
1,5m
instructions / Instrucciones de
armado
PESO MÁXIMO SUPORTADO PELAS PEÇAS, SENDO ESTE DISTRIBUÍDO UNIFORMEMENTE.
Maximum weight supported by parts, being this evenly distributed.
Peso máximo soportado por las partes, siendo esta distribuido uniformemente.
* PESO EM KG/
Weight in Kg/ Peso en Kg
DIMENSÕES EM MM/
Dimensions in mm/ Dimensiones en mm
3012
12
Código
| Revisão
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Politorno 3012
Summary of Contents for Politorno 3012
- Page 1 MANUAL DE MONTAGEM Assembly instructions / Instrucciones de armado 3012 ARMÁRIO PARA ÁGUA Código | Revisão Base cabinet for water battle Gabinete para água PESO MÁXIMO SUPORTADO PELAS PEÇAS, SENDO ESTE DISTRIBUÍDO UNIFORMEMENTE. Maximum weight supported by parts, being this evenly distributed.
- Page 2 IDENTIFICAÇÃO DOS ACESSÓRIOS/ IDENTIFICATION OF ACCESSORIES/ IDENTIFICACIÓN DE ACCESORIOS NOTAS: A separação dos acessórios antes de inicar a montagem facilitará a mesma. Os parafusos e cavilhas estão na escala real. Em caso de dúvida na identificação, coloque o acessório sobre a imagem. NOTES: The separation of the accessories before you start the assembly will facilitate the same.
- Page 3 IDENTIFICAÇÃO DAS PEÇAS/ PARTS IDENTIFICATION/ IDENTIFICACIÓN DE LAS PIEZAS PRÉ-MONTAGEM/ PRE-ASSEMBLE/ PRE ARMADO MEDIDAS- MEASURES Nº DESCRIÇÃO - QTD. DESCRIPTION - DESCRIPCIÓN (mm) - MEDIDAS Base superior - Top base - Base superior 425 x 360 x 15 Base intermediária - Intermediate base - Base intermedia 385 x 360 x 15 Base inferior -...
- Page 4 Passo/ Step/ Paso MONTAGEM/ ASSEMBLY/ ARMADO Passo/ Step/ Paso Passo/ Step/ Paso Passo/ Step/ Paso...
