Mr. Nixie Universal Magic Eye VU-Meter Assembly Manual

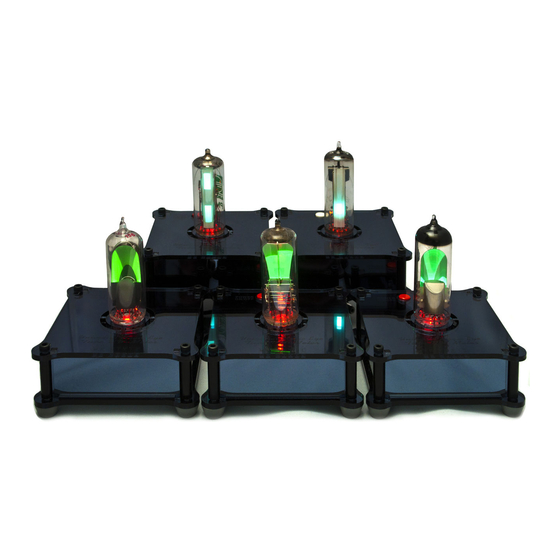

Universal Magic Eye VU-Meter
Herzlichen Glückwunsch zum Erwerb dieser unvergleichlichen Aussteuerungsanzeige.
Um Erfolg beim Zusammenbau garantieren, ist die Beachtung einiger Grundregeln unbe-
dingt erforderlich.
• Dieser Bausatz richtet sich an den fortgeschrittenen Bastler. Erfahrungen in der Elektronik
sind hierbei unerlässlich.
• Wenn Sie merken, dass der Bausatz für Sie zu kompliziert ist, versuchen Sie bitte nicht, ihn
„zusammenzuschustern". Dies endet in der Regel in einem nicht mehr reparablen Gerät. Bitte
wenden Sie sich so früh wie möglich an den Anbieter, der Ihnen Hilfestellung geben kann.
• Bitte nehmen Sie mindestens 1-2 Stunden Zeit. Einen Bausatz in Hektik zusammenzulöten,
erzeugt letztendlich nur Frust – und die Fehlersuche dauert hinterher „ewig".
• Ihr Arbeitsplatz sollte sauber, aufgeräumt und gut ausgeleuchtet sein.
• Entsprechendes Elektronikerwerkzeug wie Schraubendrehersatz, Seidenschneider, Spitz-
zange und Pinzette sollte sich in Griffnähe befinden.
• Nur eine temperaturgeregelte Elektronik-Lötstation mit max. 1 mm runder Spitze samt ent-
sprechendem bleifreien dünnem Lötzinn verwenden; sehr gute Erfahrung wurde mit Lötzinn
Iso-Core EL Sn95,5 Ag3,8 Cu0,7 mit 0,5 mm Ø und 3,5% Flussmittel von Felder Löttechnik und
400°C Löttemperatur gemacht.
• Für den Funktionstest benötigen Sie ein Multimeter mit einem Messbereich von > 300 V.
• Eine Lupe für das Lesen der Bauteilebedruckungen ist ganz hilfreich.
• Bitte halten Sie sich beim Bestücken an die in dieser Anleitung vorgegebene Reihenfolge.
Diese ist erprobt und vermindert auch das Fehlerrisiko.
• Es wird davon ausgegangen, dass Ihnen bekannt ist, dass Halbleiter (Dioden, IC's, Transis-
toren) oder Elkos gepolte Bauelemente sind, eine entsprechende Markierung besitzen und
deshalb auch in der korrekten Richtung bestückt werden müssen.
Zusammen mit dieser Bauanleitung erhalten Sie weitere hilfreiche Dokumente:
• Das komplette Schaltbild des VU-Meters in Farbe.
• Eine zweisprachige Bedienungsanleitung für Ihr VU-Meter.
Wichtige Sicherheitshinweise:
Beim Aufbau, der Inbetriebnahme sowie bei Messungen und Reparaturen ist besondere Vor-
sicht geboten! Der Aufbau der Schaltung geschieht auf eigene Gefahr. Die Funktionstüchtigkeit
kann nicht garantiert werden, ebenso wenig die Eignung für bestimmte Einsatzzwecke. Der
Anwender hat diese Eignung selbst zu überprüfen und zu verantworten. Für Schäden, die
während oder als Folge des Aufbaus oder Betriebs entstehen, kann keine Haftung übernom-
men werden, insbesondere für Schäden, die aus mangelnder Fachkenntnis heraus entste-
hen. Der Verstärker darf nur in einem berührungssicheren Gehäuse in trockenen Innenräu-
men betrieben werden. Derjenige, der einen Bausatz fertig gestellt oder eine Baugruppe durch
Erweiterung bzw. Gehäuseeinbau betriebsbereit gemacht hat, gilt nach VDE 0869 als Herstel-
ler und ist verpflichtet, bei der Weitergabe des Geräts alle Begleitpapiere mitzuliefern und auch
seinen Namen nebst Anschrift anzugeben. Geräte, die aus Bausätzen selbst zusammenge-
stellt werden, sind sicherheitstechnisch wie ein industrielles Produkt zu betrachten.
Und nun, meine Dame, mein Herr – befeuern Sie Ihre Lötstation und blättern Sie um...
Aussteuerungsanzeige mit Magischem Auge • Magic Eye VU-Meter
Aufbauanleitung • Assembly Manual
Congratulations for purchasing this excellent Magic Eye VU-Meter.
For successful assembly of the this kit please read the following helpful hints.
• This kit is designed for someone who has advanced solering skills and experience with
assembling electronics.
• If you believe that the kit is too complicated for your skill level please do not try to assemble it
- this generally ends up with a device that is not repairable and results in you being very
frustrated. Please contact the provider and they can offer you other options that will end in a
more fulfilling result!
• Take your time - this kit should take 1 hour to complete if uninterrupted. Assembling the kit in
a hurry will lead to frustration and the troubleshooting takes three times as long.
• Ensure your work area is well lit (daylight preferred) and clean.
• Electronic tools, such as pliers, small side-cutters or tweezers should be handy. You will also
need a TX10 (Torx) screwdriver for the housing assembly.
• A soldering iron station with a 1 mm round tip (maximum) and a 0.8 mm (maximum) fine
electronic solder (lead-free) is required. For lead-free solder good experience was made with
type Iso-Core EL Sn95,5 Ag3,8 Cu0,7 with 0,5 mm Ø and 3,5% Flux from Felder Löttechnik an
400°C soldering tip temperature.
• For the intermediary function test you need a multimeter with at least > 300 VDC range.
• A loupe to read the small device markings is often helpful.
• Assemble the board in the order as stated in the instructions - this has been proven and will
minimize mistakes.
• It is assumed that you understand that semiconductors (diodes, ICs, transistors) or electrolytic
capacitors are polarized components. Appropriate markings are silk-screened on the PCB and
shown on the board schematic.
Together with this construction guide you get some additional helpful documents:
• The full colour schematic of the VU-Meter
• A bilingual operation manual for the the VU-Meter.
Safety precautions:
During assembly, operation, measurements and maintenance extra precautions must be taken.
Assemble the circuit at your own risk.
The functionality cannot be guaranteed when assembled by the customer.
No responsibility can be taken for any personal claims and damages during assembly and
commission, especially for damages based on insufficient technical knowledge.
The amplifier may only be operated in a solid and moisture-proof enclosure.
The person who completes the kit and assembles this board into an enclosure for operation is
considered by the German directive VDE 0869 as a manufacturer and is required to indicate
their name and address including all documents when selling the thermometer.
Ready-to-go devices, which are assembled from kits, are counted safety-related as an industrial
made product.
Okay, and now, Ladies and Gentlemen – start your soldering irons and flip the page...
