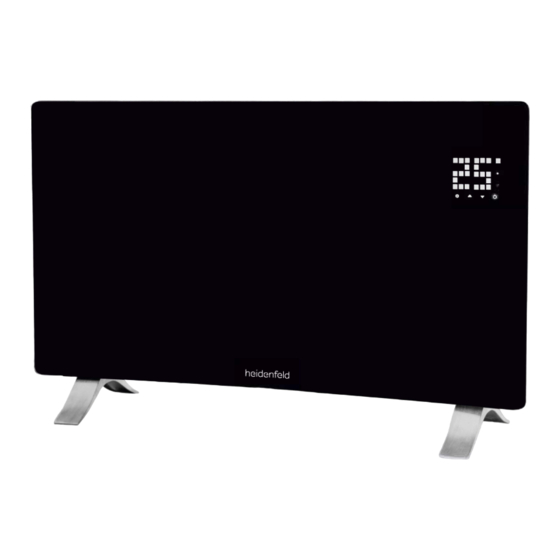

Summary of Contents for heidenfeld HF-GK100C
-
Page 3: Table Of Contents
Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Heidenfeld Gerätes. Lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese, um möglichen technischen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Sicherheitshinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. - Page 4 Pflichtangaben nach Verordnung (EU) 2015/1188 HF-GK100C Modellkennung(en) Angabe Symbol Wert Einheit Angabe Einheit Wärmeleistung Nur bei elektrischen Speicher-Einzelraumheizgeräten: Art der Regelung der Wärmezufuhr Nennwärmeleistung Pnom Manuelle Regelung der Wärmezufuhr mit Nein integriertem Thermostat Mindestwärmeleistung Pmin Manuelle Regelung der Wärmezufuhr Nein (Richtwert) mit Rückmeldung der Raum- und/oder...
-
Page 5: Sicherheitshinweise
SICHERHEITSHINWEISE Lesen und befolgen Sie die folgenden Sicherheitshinweise, selbst wenn Sie sich mit dem Gerät vertraut fühlen. Bewahren Sie die Bedienungsanleitung zum künftigen Nachschlagen auf. Bei der Verwendung eines elektrischen Gerätes müssen die Sicherheitshinweise befolgt werden, einschließ- lich der Folgenden: •... - Page 6 • Immer in der aufrechten Lage betreiben. • Vor dem Bewegen ausschalten und abkühlen lassen. • Nicht mit einem aufgewickelten Kabel betreiben, da die Bildung von Wärme wahrscheinlich ist und aus- reicht, um eine Gefahr darzustellen. • Die Verwendung eines Verlängerungskabels wird bei diesem Gerät nicht empfohlen. •...
-
Page 7: Geräteübersicht
GERÄTEÜBERSICHT Luftauslass Bedienfeld Schalter Füße... -
Page 8: Montage
MONTAGE Maße Heizkörper 5 mm herunterziehen dann10mm nach links bewegen, um den Heizkörper abzusenken. Wandmontage Den Heizkörper von der Wand nehmen Decke Minimum 1000mm Luftauslass Min. Min. 100 mm 100 mm Der Heizkörper muss zu allen Seiten hin mit diesen Mindestabständen Min. - Page 9 Freistehende Montage (Standfüße)
-
Page 10: Bedienfeld
BEDIENFELD BEDIENFELD Week Timer 1 3·-- --21 Day Timer ----I EJ I W/24H Timer Mode Anzeigen Tasten "Fenster offen" 13 Ein/Aus-Schalter Wochentimer 14 Wert runter 3 Tagestimer 15 Wert hoch 4 Timerperiode 16 Einstellungen (Bedienfeld) 5 Stunden 17 Temperaturanzeige 6 Woche 18 Einstellungen (Fernbedienung) 7 Minute 19 ECO-Modus ein/aus... -
Page 11: Bedienung
BEDIENUNG Inbetriebnahme Nehmen Sie das Gerät vorsichtig aus dem Karton. Heben Sie den Karton für die Lagerung außerhalb der Heizsaison auf. 2. Achten Sie darauf, dass die Ein/Aus-Taste ausgeschaltet ist, bevor Sie das Gerät anschließen. 3. Die Heizung muss nach der Montageanleitung vollständig zusammengebaut und montiert sein. 4. - Page 12 Aktivierung der berührungsempfindlichen Displaytasten Im Betrieb gehen die Displaytasten normalerweise aus. Berühren den Bereich unter der Temperaturanzeige, um die Displaytasten zu aktivieren. ECO-Modus (Sparbetrieb) Einstellungen (16) und die Pfeiltaste runter (14) drei Sekunden lang gedrückt halten (oder die ECO-Taste auf der Fernbedienung drücken, damit das Gerät in den Sparbetrieb gesetzt wird.
-
Page 13: Reinigung
Ausschalten Zum Ausschalten den Ein/Aus-Schalter betätigen. Das Heizgerät stellt den Betrieb ein. Das Heizgerät wird ausgeschaltet. REINIGUNG Es ist sehr einfach, das Gerät hinten zu reinigen. Zum Reinigen der Rückseite halten Sie die Konvektorhei- zung mit beiden Händen an den Seiten fest und ziehen ihn nach vorn. Nach der Reinigung stellen Sie den Heizer wieder an den Platz zurück. -
Page 14: Contents
Declaration of Conformity ......... 24 TECHNICAL DATA HF-GK100C Item number... - Page 15 Mandatory statement according to Regulation (EU) 2015/1188 HF-GK100C Model identifier(s): Item Symbol Value Unit Item Unit Heat output Type of heat input, for electric storage local space heaters only Nominal heat output Pnom manual heat charge control, with integrated thermostat...
-
Page 16: Safety Instructions
SAFETY INSTRUCTIONS Read and follow all the instructions in this manual even if you feel you are familiar with the product, and find a place to keep it handy for future reference. Read all instructions before using this appliance and keep them for future reference. - Page 17 • The use of an extension cord with this appliance is not recommended. • Do not remove plug from power socket until the appliance has been switched off. • Do not remove plug from power socket by pulling the supply cord-always grip plug. •...
-
Page 18: Product Overview
PRODUCT OVERVIEW air outlet control panel switch feet... -
Page 19: Installation
INSTALLATION Specification Pull up the heater 5mm, then move to left 10mm to take down the heater. Wall mounted mode Take down the heater from wall Ceiling/Picture frame Minimum 1000mm Air outlet Minimum Minimum 100mm 100mm This heater MUST be installed to the minimum required Minimum 100mm distances at the four sides of... - Page 20 Freestanding installation (Feet installation and removal)
-
Page 21: Control Panel
CONTROL PANEL Week Timer 1 3·-- --21 Day Timer ----I EJ I W/24H Timer Mode Anzeigen Tasten "Open Window" 13 On/Off-Switch Week Timer 14 Turn Up Heat 3 Day Timer 15 Turn Down Heat 4 Timer Period 16 Settings (Control Panel) 5 Hour 17 Heat Indicator 6 Week... -
Page 22: Operation
OPERATION Starting Take out the heater from the carton carefully. Please save the carton for off-season storage 2. Make sure the power switch is in the OFF position before plugging it in. 3. Ensure the heater is fully assembled according to the Mounting Guide. 4. - Page 23 In this mode, display shows only some indicators ( depending on what settings have been done before EGO) Methods to lock EGO function) Asleep In 10s, if no button is pressed when unit is heating, it enters to asleep mode and only shows area temperature. Open window funtion When area temperature decreases 3°...
-
Page 24: Cleaning
CLEANING Cleaning It is very easy to clean behind it. Hold two sides of the heater ,after upwards pull the heater forwards. then you can clean behind. After cleaning, the heater must be fixed in the normal position. Storage If you do not plan to use the heater for extended periods of time, it is recommended that the heater is cleaned and then stored (preferably in its original packaging) in a cool dry place.
