D
Schalten und Dimmen erfolgt durch Drücken und Drehen des
Betätigungsknopfes.
Betätigungsknopf drücken: EIN - AUS
Betätigungsknopf drehen: Dimmen
Der Dimmer ist für den Einbau in Gerätedosen nach DIN 49073
vorgesehen.
Technische Daten
Nennspannung
230 V~ +/-10%, 50 Hz
Leistung W
7-110 W/VA (LED 3-35 W)
Arbeitsprinzip
Phasenanschnitt
Lastarten
• Dimmbare LED Lampen
• NV Halogen mit konventionellem Trafo
• 230 V Glühlampen
• 230 V Halogenlampen
Schalter
Druck / Wechsel
Anschlußbereich
massiv pro Klemme
Leitungen von
2 x 1,5 mm²
bis
2 x 2,5 mm²
Sicherung
T 1A H 250 V

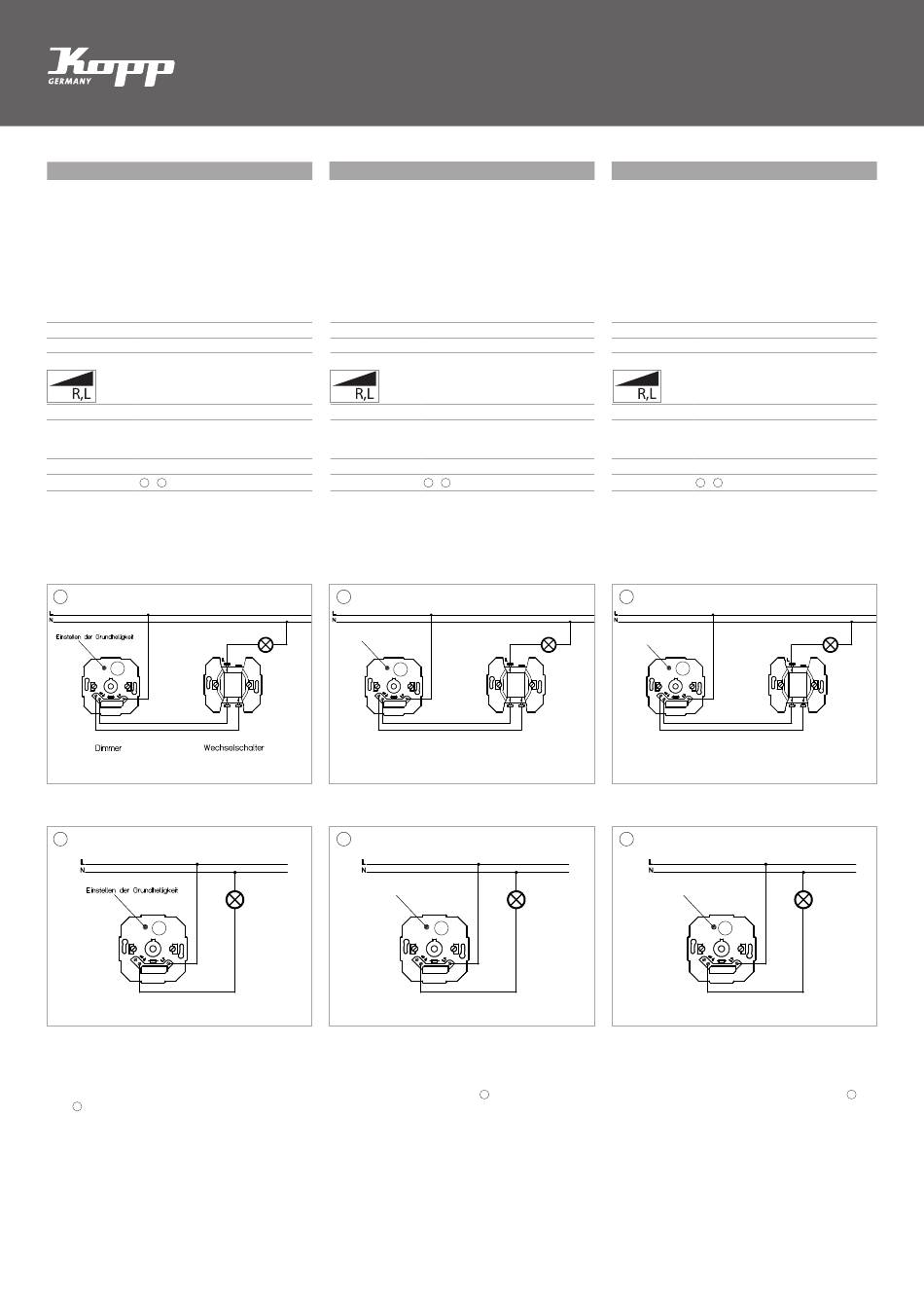

Anschlussbild
/
A
B
Wechselschaltung
A
C
Eine Wechselschaltung mit 2 Dimmern ist nicht möglich!
Ein-Ausschaltung
B
C
Einstellen der Grundhelligkeit
Um die Grundhelligkeit einzustellen den Betätigungsknopf auf
Linksanschlag stellen (minimale Helligkeit). Mit einem Schrauben-
dreher kann nun die gewünschte Grundhelligkeit am Potentio-
meter
eingestellt werden.
C
Entsprechend EN 60669-2-1 sollte der Grundwert so eingestellt sein,
dass über den gesamten Lastbereich (bei Nennspannung – 10 %) in
Dunkelstellung ein Leuchten der Lampe erkennbar ist.

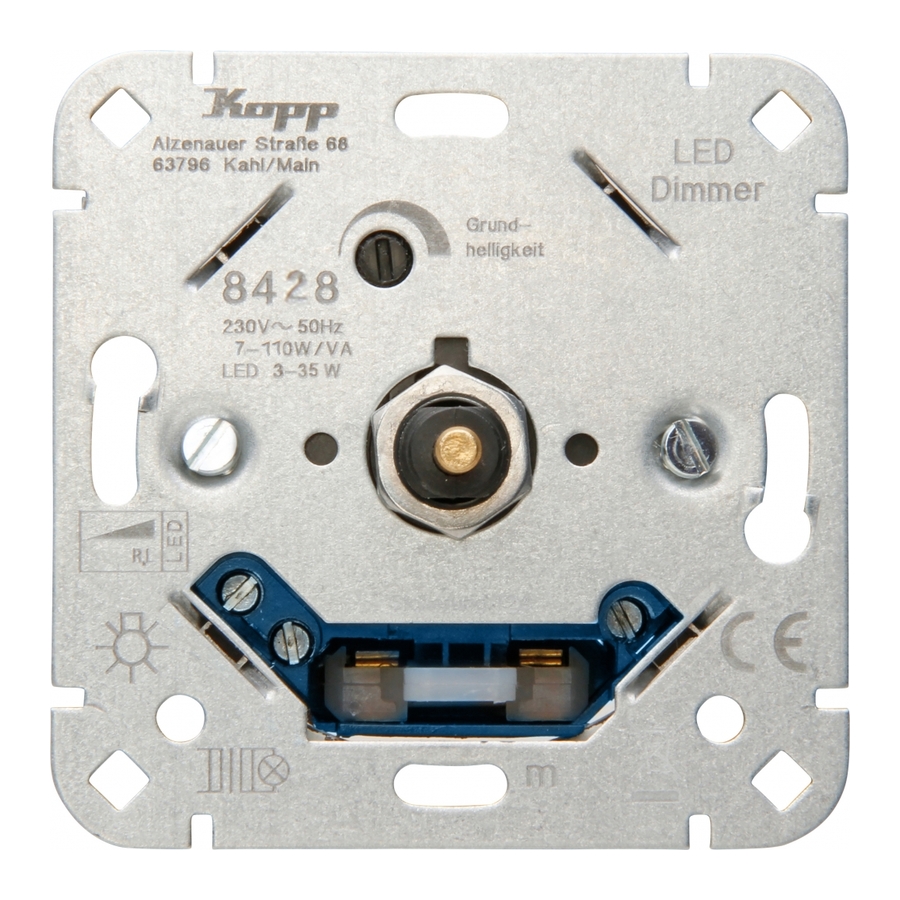

Dimmer
(Artikel-Nr. 8428 / article no. 8428 / Artikel nr. 8428)
Installations- und Bedienungsanleitung / Installation and Operating Manual / Installatie- en bedieningshandleiding
GB
Controlling and dimming is effected by pushing and turning the
actuating button.
Pushing the actuating button: ON - OFF
Turning the actuating button: dimming
The dimmer is designed for installation in switch boxes in
accordance with DIN 49073.
Technical data
Nominal voltage
Power W
Operating principle
Load types
Switch
Wire range
Lines from
to
Fuse
Connection diagram
Two-way circuit
A
Setting the basic brightness
Dimmer
A two-way circuit with 2 dimmers is not possible!
On-Off circuit
B
Setting the basic brightness
Setting the basic brightness
To set the basic brightness, set the actuating button to the left stop
(minimum brightness). Now use a screw driver to set the desired
basic brightness on the potentiometer
Pursuant to EN 60669-2-1 the basic value should be set in such a way
that the light visibly glows over the entire load range (at nominal
voltage – 10%) when it is set to dark position.
230 V~ +/-10%, 50 Hz
7-110 W/VA (LED 3-35W)
leading-edge dimmer
• Dimmable LED lamps
• LV halogen with conventional transformer
• 230 V incandescent lamps
• 230 V halogen lamps
pushbutton / two-way
massive per terminal
2 x 1.5mm²
2 x 2.5mm²
T 1A H 250V
/
A
B
C
Two-way switch
C
.
C
NL
Schakelen en dimmen door drukken en draaien van de
bedieningsknop.
Bedieningsknop indrukken: AAN - UIT
Bedieningsknop draaien:
Dimmen
De dimmer is geschikt voor montage in inbouwdozen volgens
DIN 49073.
Technische specificaties
Netspanning
230 V~ +/-10%, 50 Hz
Vermogen W
7-110 W/VA (LED 3-35W)
Werking
Fase-aansnijding
Lastsoorten
• Dimbare LED lampen
• LV Halogeen met gewikkelde trafo
• 230 V verlichting
• 230 V Halogeenlampen
Schakelaar
Druk / Wissel
Aansluiten
massief per klem
van draad
2 x 1,5 mm²
tot
2 x 2,5 mm²
Zekering
T 1A H 250V
Aansluitschema
/
A
B
Wisselschakeling
A
Instellen van de basis
lichtsterkte
C
Wisselschakelaar
Dimmer
Een wisselschakeling met 2 dimmers is niet mogelijk!
Enkelpolige schakeling
B
Instellen van de basis lichtsterkte
C
Instellen van de basis lichtsterkte
Om de basis lichtsterkte in te stellen, de draaiknop helemaal na ar
links draaien (minimale lichtsterkte). Met een schroevendraaier
kan nu de gewenste basis lichtsterkte met de potentiometer
ingestelt worden.
Volgens EN 60669-2-1 moet de basis lichtsterkte zo ingesteld wor-
den dat over het totale lastbereik (bij netspanning – 10 %) het licht
zichtbaar blijft branden, als het in de "donkerste" stand staat.
D GB NL
