Einbauanleitung BMW Sound-Upgrade
Diese Anleitung basiert auf folgendem BMW-Typ:
E87 130i Vor-Facelift mit BMW Standard-Lautsprechersystem
(10cm / 4" Breitbänder und 16cm / 6" Untersitz-Woofer)
Abweichungen dieser Anleitung bei anderen BMW Modellen können nicht ausgeschlossen werden.

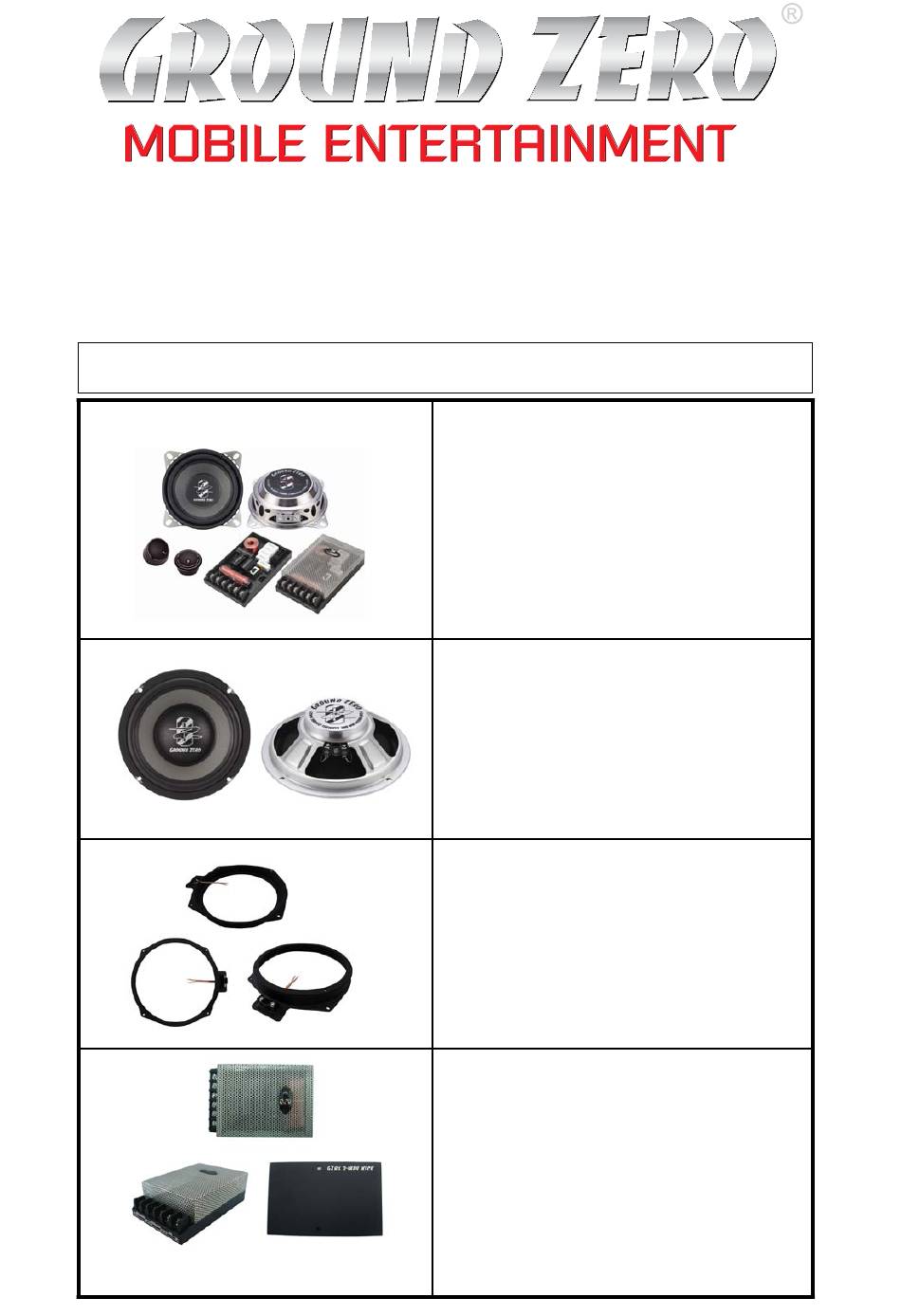

Benötigte Ware
1x GZRC 100FX
- 113367
2-Wege Komponenten-System
-Extra flacher 100mm Tief-Mitteltöner
-Beschichtete Papiermembrane
-25mm Seidenkalotten-Hochtöner
-Einstellbare Frequenzweiche
-70 WRMS / 110W Peak / 4 Ohm
2x GZMW 200NEO
- 113112
-Extra flacher 20cm Tieftöner
-Neodym-Magnet
-Beschichtete Papier Membrane
-100 WRMS / 150 W Peak / 4 Ohm
1x GZBR 200BMW
- 113292
-20cm Stahl-Adapterring zur Untersitz-
Montage des GZMW 200NEO anstelle
des BMW-Woofers.
1x GZRX 2-Way Kick
- 113415
-2-Wege Kickwoofer Frequenzweiche
zum Betrieb des GZRC 100FX und der
GZMW 200NEO als Drei-Wege System
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Ground Zero GZRC 100FX
Summary of Contents for Ground Zero GZRC 100FX
- Page 1 -100 WRMS / 150 W Peak / 4 Ohm 1x GZBR 200BMW - 113292 -20cm Stahl-Adapterring zur Untersitz- Montage des GZMW 200NEO anstelle des BMW-Woofers. 1x GZRX 2-Way Kick - 113415 -2-Wege Kickwoofer Frequenzweiche zum Betrieb des GZRC 100FX und der GZMW 200NEO als Drei-Wege System...
- Page 2 Benötigtes Werkzeug und Material • Schraubendreher T10 & T20 Torx • Kreuz-Schraubendreher PH2 • Schlitz-Schraubendreher • 7mm & 8mm Maul,-Ringschlüssel • Akku-Schrauber • 3mm & 5mm Bohrer • Ratsche mit T50 Torx bit • Seitenschneider • Plastik-Hebelwerkzeug • Teppichmesser • Crimp-Zange •...
- Page 3 BMW Standard-Komponenten Frequenzgang-Kurve GROUND ZERO 15dB Differenz zwischen Mittel- und Hochton… Sehr linear. 4kHz Peak verursacht von Reflexionen, Kaum Hochton! Sehr schlechter Klang beeinflusst den Klang aber nicht Referenz Fahrzeug E87 130i Vor-Facelift mit BMW Standard-Lautsprechersystem (10cm / 4“ Breitbänder und 16cm / 6“ Untersitz-Woofer)
- Page 4 Einbau Anweisung 1. Demontage Türverkleidung (Bitte vorher beide Fenster herunterlassen) 3 Schrauben pro Seite Mithilfe des Plastik- Hebelwerkzeuges die Blenden lösen. Bitte acht geben, da sich die Clips schwer lösen lassen. 1x Kreuzschlitz-Schraube Nach Entfernen der Blenden bitte diese Schrauben lösen: 1x Phillips Kreuzschlitz-Schraube beim Türöffner &...
- Page 5 Ziehen Sie an der Türverkleidung, um die oberen Metall- Clips zu lösen. Halten Sie die Verkleidung mit einer Hand fest und lösen sie die Lautsprecher-Stecker und Türöffner mit der anderen Hand Legen Sie die Verkleidung auf eine weiche Schaumstoffunterlage. Entfernen Sie den BMW-Lautsprecher...
- Page 6 2. Einbau des Mitteltöners Nehmen Sie den Plastikring der GZRC 100FX Gitter und benutzen Sie den BMW- Lautsprecher als Schablone. Benutzen Sie einen 3mm Bohrer um die 3 Befestigungs- löcher vorzubohren 3mm Bohrer Nutzen Sie den zum Vorbohren 5mm Bohrer, um...
- Page 7 Nutzen Sie die Original BMW-Schrauben, um den Lautsprecher zusammen mit dem Plastik-Adapter zu montieren. 3. Einbau der Frequenzweiche Entfernen Sie die Plastikverkleidung der Frequenzweiche Nutzen Sie Klebt&Dichtet Silikon um die Frequenzweichen- Platine entsprechend der Bilder zu fixieren. Um die Platine schneller zu befestigen, können Sie zusätzlich auch Heißkleber benutzen.
- Page 8 4. Ausbau der Spiegeldreiecke und Fensterrahmen Lösen Sie die 3 Clipse und ziehen sie die Verkleidung ab. 5. Einbau des Hochtöners Bitte beachten, daß bei einigen BMW-Modellen, z.B. E87 Facelift, keine Hochton-Vorbereitung Vorhanden ist. Sie können die benötigte Verkleidung bei Ihrem örtlichen BMW-Händler erwerben. Modifizieren Sie diese 4 Punkte um die perfekte Hochtöner-Aufnahme zu gewährleisten.
- Page 9 Entfernen Sie Gehäuse und Gitter Clipsen Sie den GROUND ZERO Hochtöner ein. Wenn die Modifikation akkurat durchgeführt wurde, passt der Hochtöner perfekt. Zusätzlich können Sie das Chassis auch mit Kleber fixieren. Montieren Sie das Spiegeldreick in umgekehrter Reihenfolge, wie bei Punkt 4 beschrieben.
- Page 10 Sie Quetsch-Steckverbinder und Hülsen Bitte beachten Sie die Kabel-Polarität 8. Frequenzweiche einstellen GROUND ZERO Empfehlung für den besten Kompromiss aus Klang und Effizienz. Für den Individuellen Geschmack sollten Sie auch verschiedene Einstellungen probieren. Fahrer Ausrichtung Front Ausrichtung Fahrerseite...
- Page 11 10. Montage Türverkleidung Montieren Sie die Türverkleidung in umgekehrter Reihenfolge, wie bei Punkt 1 beschrieben. 11. Ausbau des OEM Woofers 4x Torx T50 herausdrehen und Sitz nach hinten kippen Bitte beachten: Es ist nicht notwendig die Kabel des Sitzes abzuklemmen 6x Kreuzschlitz-Schrauben herausdrehen und Gitter entfernen 4x Torx T10 screws herrausdrehen, Stecker abklemmen und...
- Page 12 10. Einbau des Woofers Fügen Sie den Adapter GZBR 200BMW, den GZMW 200NEO und den Plastik Ring des GZMW 200NEO-Gitters zusammen. Nehmen Sie die 4x Kreuzschlitzschrauben, die im Lieferumfang des GZBR 200BMW enthalten sind und verbinden Sie Woofer und Plastik Ring mit dem Adapter. Schneiden Sie mit Hilfe einer Metallschere 1/3 des Metall- Gitters heraus.
- Page 13 11. Anschluß des Woofers und Einbau der Weiche Entfernen Sie ein ca. 10x15cm großes Stück von der Teppich-Unterseite. Verlängern Sie das OEM Kabel mit ~30cm 1.5mm² Lautsprecherkabel. Bitte beachten, dass es sich bei dem braun markierten Kabel um Masse – handelt. Schließen Sie Lautsprecher und Line-in an der Weiche an.
- Page 14 Sich ausschließlich auf das, von GROUND ZERO genutzte Referenz-Fahrzeug. Jegliche Haftung für Defekte oder Beschädigungen, die durch oben genannte Abweichungen oder durch unsachgemäße Installation entstehen, lehnt GROUND ZERO ab. Technische Änderungen und Irrtum vorbehalten. GROUND ZERO GmbH www.ground-zero-audio.com...
- Page 15 Basis Stereo-System durchgeführt. Abweichende Angaben, je nach Fahrzeugtyp, Baujahr und Ausstattung sind nicht auszuschließen. Daher sind alle Angaben dieser Einbau-Anleitung ohne Gewähr und beziehen Sich ausschließlich auf das, von GROUND ZERO genutzte Referenz-Fahrzeug -Auf der Innenseite des GZBR 200BMW eine Lage Dichtband anbringen...
- Page 16 -100 WRMS / 150 W Peak / 4 Ohm 1x GZBR 200BMW -20cm / 8“ Steel-Adapterbracket for underseat-mounting of GZMW 200NEO instead of the BMW-woofer. 1x GZRX 2-Way Kick -2-Way kickwoofer crossover to use the GZRC 100FX in combination with the GZMW 200NEO as 3-way system.
-
Page 17: Required Tools And Material
Required tools and material • Screwdriver T10 & T20 Torx • Phillips head screwdriver PH2 • Slot head screwdriver • 7mm & 8mm combination wrench • Cordless screwdriver • 3mm & 5mm spiral drill • Ratchet with T50 Torx bit •... - Page 18 BMW standard components Frequency-curve GROUND ZERO 15dB difference between mid and high… Very linear. 4kHz peak caused by reflexions, No high frequencies! Bad sound quality but not affecting the sound quality. Reference Car E87 130i before facelift with BMW standard-speakersystem...
-
Page 19: Installation Instruction
Installation Instruction 1. Removing Doorpanel (Open left and right window before you proceed) 3 Screws at each doorpanel Use the Plastic tool to take off the cover. Take care, it is fixed very strong. 1x Phillips head screw After removing the cover, unscrew 1x Phillips head screw at the door opener &... - Page 20 Pull to unclip the metal-clips at the top Hold the panel in one hand and disconnect speakercable and door opener with the other hand Lay the door panel on a soft underground (foam) Unscrew the original BMW speaker...
- Page 21 2. Installing midwoofer Take the grill-bracket of the GZRC 100FX and use the BMW speaker as a center mark template Use a 3mm spiral driller to pre-drill 3 holes 3mm spiral driller Use a 5mm for pre-drilling spiral driller to enlarge...
- Page 22 Use the original screw-nuts to fix the speaker with the bracket according to the pictures 3. Installing crossover Remove the crossover-board from the housing Use bond&seal silicone to fix the crossover-board according to the pictures. To fix the board directely, you can also use some additionally hot-melt adhesive.
- Page 23 Please note, that some BMW models, for example E87 Facelift, do not have the preparation for tweeter-install. You have to order the correct side mirror panel at your local BMW dealer. Modify the 4 points of the side mirror panel to adapt the GROUND ZERO Tweeter perfectly...
- Page 24 Remove housing and the grill Clip in the GROUND ZERO tweeter. If the modification of the side mirror panel is done very accurate, the tweeter mounting should be very strong. You can also use some glue additionally. Reassemble the side mirror panel and window frame in reversed order, according to point 4.
- Page 25 Note the polarity of the OEM-cable 8. Adjusting crossover GROUND ZERO recommendation for best compromise of sound quality and efficiency. For individual taste, you should try also different adjustments. Driver focus Front focus Driver‘s side Passenger‘s side...
- Page 26 10. Reassemble doorpanel Reassemble the Door panel in reversed order, according to point 1. 11. Removing OEM woofer Unscrew 4x Torx T50 and tilt the seat backwards Please note: It is not necessary to disconnect any cable from the seats!! Unscrew 6x Phillips PH2 screws and remove grill Uncrew 4x Torx T10 screws, disconnect cable and...
- Page 27 10. Installing woofer Put the metal-bracket GZBR 200BMW, the GZMW 200NEO and the plastic ring of the GZMW 200NEO-Grill together. Take the 4x Phillips PH2 screws out of the small poly bag, packed in the GZBR 200BMW bag and screw together the bracket, the woofer and the plastic ring Use a metal shears and cut ~ 1/3 of the meshgrill Connect the cable of the...
- Page 28 11. Connecting woofer and installing crossover Take a carpet cutter and cut out a ~ 10x15cm big area of the carpet-foam. Stretch the OEM cable with ~30cm 1.5mm² speakercable. Please note that the brown marked cable is ground - ! Connect speaker and line-in to the crossover.
- Page 29 This instruction solely refers to the reference-car equiped by GROUND ZERO. GROUND ZERO will assume no responsibility of any kind of defect or damage, caused by above listed differences or faulty installation.
- Page 30 According to different car-type, year of manufacture and car configuration, we can not rule out any difference of the type of installation. This instruction solely refers to the reference-car equiped by GROUND ZERO -Fix up one layer foam inside the GZBR 200BMW.
