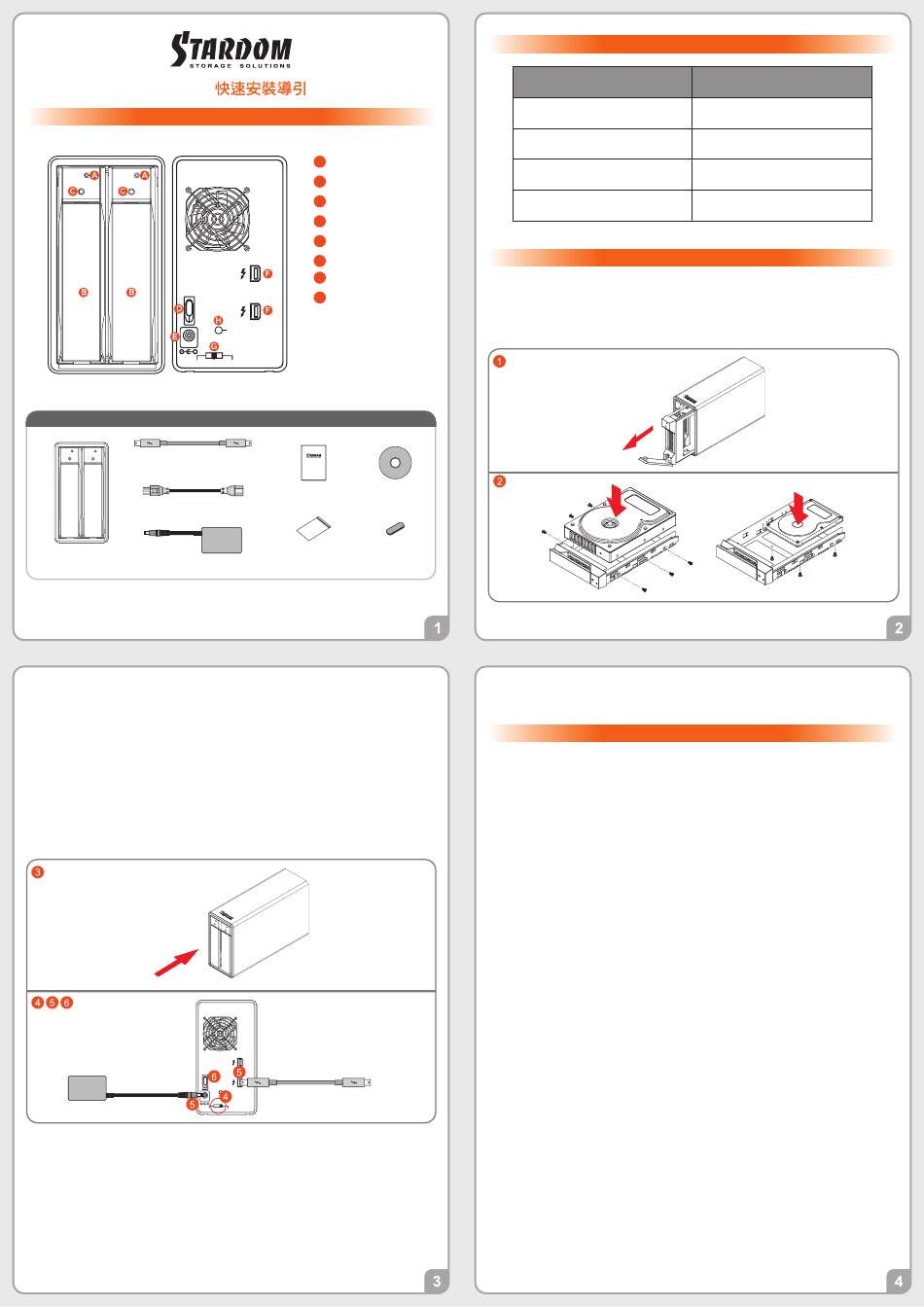

Raidon Stardom ST2-TB Quick Installation Manual

ST2-TB
產品示意圖與配件表
前視圖
DC IN
12V
+
RAID 0
打開包裝外盒後，包裝內容應包含下列組件 :
Thunderbolt 連接線
電源線
ST2-TB 主體 x1
電源轉接器
請先確認相關配件與產品本身是否有受損或是缺少配件，若有任何疑問，請與您的經銷商或業務人員
聯絡。
13-020004-01_v1.1 (Feb. 2016)
3. 硬碟安裝完成後，請將抽取盒平移放入主機內，並關上把手。
4. 透過機體背面的RAID模式開關，切換至JBOD模式。
5. 將相關連接線接上，最後接上電源轉接器。
6. 將機體背面的電源開關打開。
7.
a. 如機器啟動後，抽取盒燈號會由「紅燈恆亮 > 熄滅 >藍燈恆亮」燈號，即為完成機器安裝設定。
b. 如機器啟動後，抽取盒燈號如出現「紅燈恆亮 > 熄滅 >藍紫閃爍」燈號，請使用頂針插入「重置鍵」
3秒後鬆開頂針，待燈號由「藍紫閃爍」燈號轉變為「藍燈恆亮」燈號時，即為完成機器安裝設定。
8. 機器安裝設定完成後，即可依需求設定RAID模式，請參考「產品使用注意事項/3.切換RAID設定的標
準程序」，做RAID模式切換設定。
背視圖
A
硬碟狀態燈
B
硬碟抽取盒
C
硬碟抽取盒鑰匙孔
D
電源開關
E
電源插座
F
Thunderbolt 連接埠
G
RAID 切換鈕
H
RESET 鈕
RESET
RAID 1 JBOD
產品配件表
x1
快速安裝導引 x1
x1
零件包 x2
x1
電腦 Thunderbolt 連接埠
DC IN RESET
12V
+
RAID 0 RAID 1 JBOD
請參照下列步驟，完成 ST2-TB 的硬體安裝 :
1. 請使用零件包內附的鑰匙插入鑰匙孔後，抽取盒門閂將會輕彈開啟，即可將硬碟機抽取盒取出。
2. 將硬碟安裝到抽取盒上，並以零件包內附的螺絲加以固定，以避免不必要的移動對硬碟造成傷害。
光碟 x1
腳墊 x4
1. 第一次使用本產品進行設定時，資料會被全數清除。請於硬碟置入前，確認硬碟已備份，避免資料
遺失。
2. ST2-TB 開機下在電腦進入系統待命或是休眠裝態時，會一起進入待命狀態。當電腦恢復正常運作，
則 ST2-TB 也會一併回復到正常使用狀態。
3. 切換RAID設定的標準程序：
步驟1：請在ST2-TB連線到電腦後，一併打開電腦和ST2的電源開關。
步驟2：請在藍燈恆亮時，將在ST2背板上設定RAID設定的「切換開關」調到你所要的設定位置。
步驟3：請使用頂針插入「重置鍵」，待前面板抽取盒上的閃爍藍紫燈結束、並轉成恆亮藍燈後鬆
開頂針。
步驟4：請您再做一次關、開ST2電源的動作後，您已經改變、並重新設定了ST2-TB的RAID。
4. RAID 模式一旦設定完成，若要進行切換，因切換過程中將會清除硬碟中的資料，請務必先將硬碟
中的資料另行備份後再行切換。
5. ST2-TB 使用 12V /5A 規格 Adapter，請勿使用其他非原廠規格 Adapter 以免損壞機器及資料。
6. 強烈建議除了使用 ST2 系列的資料儲存功能外，請針對重要資料備份到另一個儲存裝置上或遠端
備份，雙重備份您重要的資料。若您儲存在 ST2 系列的資料損毀或遺失，STARDOM 將不負任何
的責任。
感謝您使用 銳銨科技股份有限公司 的產品。
本手冊裡的資訊在出版前雖然已經被詳細確認，但實際產品規格將已出貨時為準；任何的產品規格或
相關資訊更新，請您直接上 www.STARDOM.com.tw 網站查詢，或直接與您的業務聯絡窗口聯繫，
本公司將不另行通知。
如果您對 銳銨科技 的產品有任何疑問，或是想獲得最新產品訊息、使用手冊或韌體，請您聯絡
services@stardom.com.tw，我們將儘速回覆您。
燈號說明
狀態
電源開啟 / 無硬碟
電源開啟 / 硬碟閒置
Rebuilding-Source
Rebuilding-Target
硬體安裝
產品使用注意事項
本說明相關產品內容歸 銳銨科技股份有限公司 版權所有
硬碟狀態燈
紅燈恆亮
藍燈恆亮
呼吸燈（藍色）
紫燈恆亮
