3

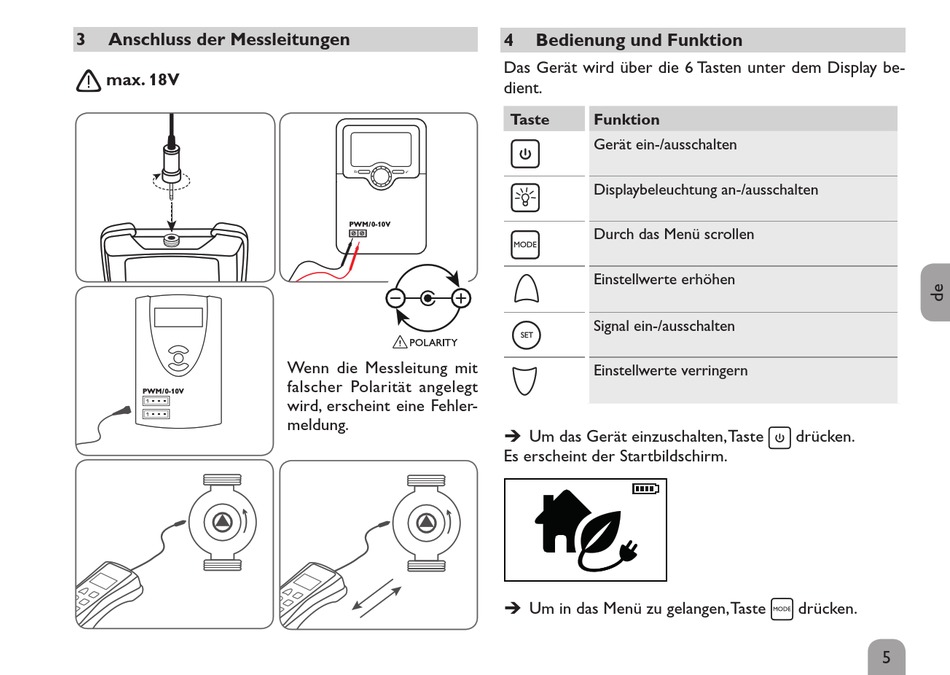

Anschluss der Messleitungen

⚠ max. 18V
PWM / 0-10V
PWM / 0-10V
Wenn die Messleitung mit
falscher Polarität angelegt
wird, erscheint eine Fehler-
meldung.
4

Bedienung und Funktion

Das Gerät wird über die 6 Tasten unter dem Display be-
dient.
Taste Funktion
Gerät ein-/ausschalten
T4A
100 ... 240 V~
50-60 Hz
R1-R3 1 (1) A (100 ... 240) V~
R4 2 (1) A (100 ... 240) V~
Temp. Sensor IP 20
Pt1000
VFS
L' L
RPS
Displaybeleuchtung an-/ausschalten
GND N
GND
Durch das Menü scrollen
Einstellwerte erhöhen
Signal ein-/ausschalten
Einstellwerte verringern
PWM / 0-10V
Î Um das Gerät einzuschalten, Taste
Es erscheint der Startbildschirm.
PWM / 0-10V
Î Um in das Menü zu gelangen, Taste
⚭
drücken.
PWM / 0-10V
☰ drücken.
5
