BETRIEBSANLEITUNG
OPERATION GUIDE
P U R E C A R A U D I O E N G I N E S
RX800 A
Mk2
ACTIVE POWERED SUBWOOFER SYSTEMS

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RX800A and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Renegade RX800A

Summary of Contents for Renegade RX800A

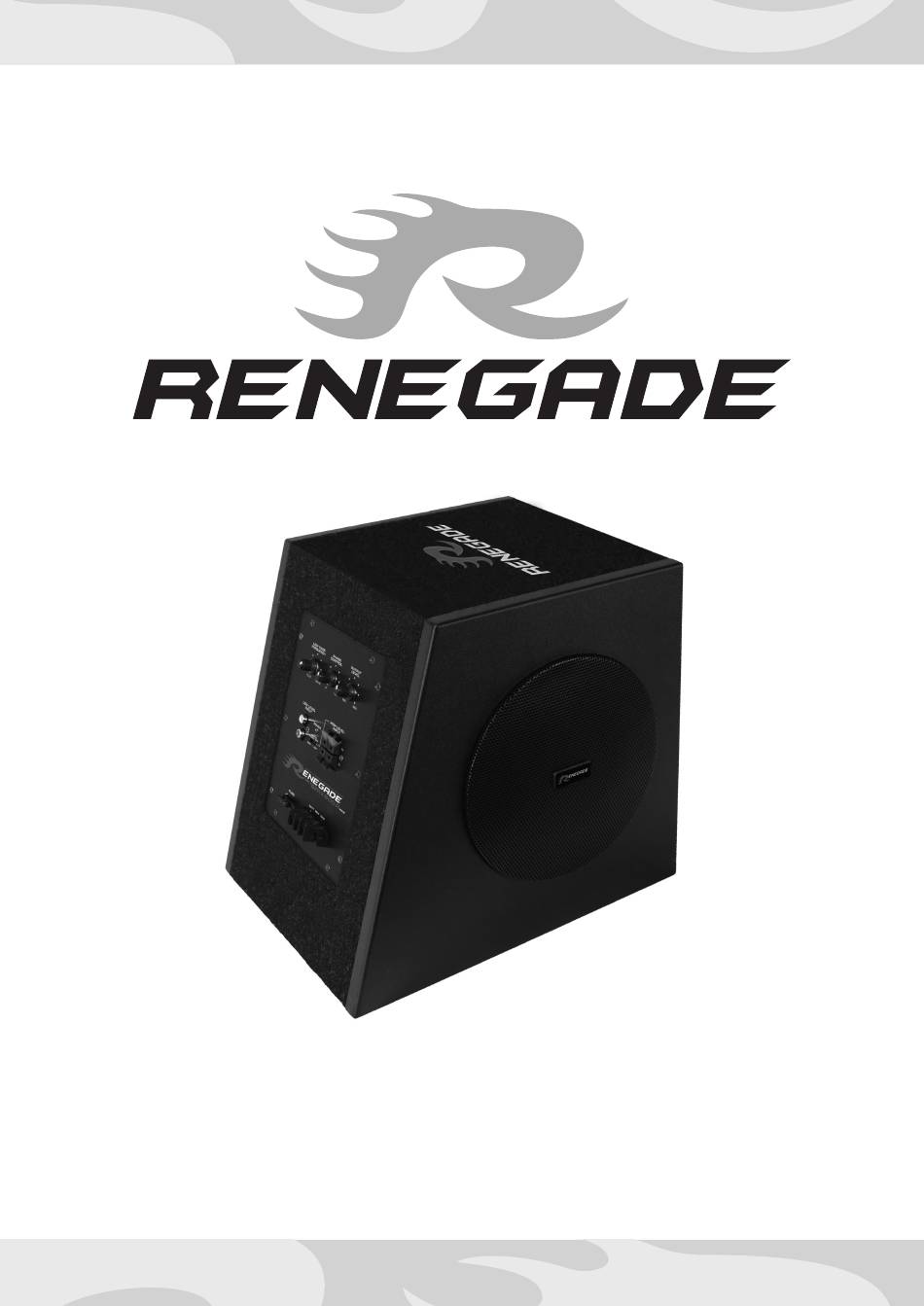

  • Page 1 BETRIEBSANLEITUNG OPERATION GUIDE P U R E C A R A U D I O E N G I N E S RX800 A ACTIVE POWERED SUBWOOFER SYSTEMS...
  • Page 2 SICHERHEITSHINWEISE DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DENEN ES DAS VON IHNEN ERWORBENE GERÄT IST NUR FÜR DEN BE- HOHER FEUCHTIGKEIT ODER STAUB AUSGESETZT IST. Bauen TRIEB AN EINEM 12-V-BORDNETZ EINES FAHRZEUGS AUSGE- Sie das Gerät so ein, dass es vor hoher Feuchtigkeit und Staub LEGT.

  • Page 3: Elektrische Anschlüsse

    Sie vorhandene Rost- und Oxidationsstellen an allen Kontaktpunkten der Batterie und an den Massepunkten. Ziehen Sie nach der Installation alle Schrauben fest an, denn ein lockerer Anschluss kann eine Fehlfunktion, unzureichende Stromversorgung oder Störgeräusche sowie Verzerrungen zur Folge haben. Wir empfehlen dafür das REN10KIT Kabelset von RENEGADE. GERÄTESICHERUNG (FUSE) Die integrierte Stecksicherung schützt das Gerät vor Kurzschlüssen und Überlastung.

  • Page 4: Funktionen Und Bedienelemente

    FUNKTIONEN UND BEDIENELEMENTE Der LOW PASS FREQUENCY-Regler (Tiefpassfilter) bestimmt die Begrenzung des Frequenzgangs des Subwoofers nach oben, d.h. die Höhen und Mitten werden aus dem Signal herausgefiltert. Die Trennfrequenz ist stufenlos von 70Hz bis 200Hz regelbar. Der PHASE CONTROL-Regler ermöglicht die Phase zwischen 0° und 180° zu regeln. Durch die Änderung der Phasenlage kann der Subwoofer besser an die Fahrzeugakustik und an die Satellitenlautsprecher angepasst werden.

  • Page 5: Fehlerbehebung

    FEHLERBEHEBUNG Fehler: keine Funktion Ursache: Lösung: 1. Die Stromversorgungskabel sind nicht korrekt angeschlossen. Erneute Überprüfung 2. Die Kabel haben keinen elektrischen und mechanischen Kontakt. Erneute Überprüfung 3. Die Einschaltleitung des Steuergeräts (Autoradio) ist nicht korrekt am Verstärker angeschlossen. Erneute Überprüfung 4.

  • Page 6: Technische Daten

    TECHNISCHE DATEN RX 800 A Aktives Subwoofer-System mit 20cm Tieftöner und Passiv-Membran Verstärker-Modul: Class D Ausgangsleistung 200 Watt Max. Variabler Tiefpassfilter 70 - 200 Hz Variable Phasenlage 0° bis 180° Niedrigpegel-Eingänge mit Cinch-Buchse Hochpegel-Eingänge mit automatischer Einschaltfunktion Sicherungswert 7.5 A Subwoofer: Korbgröße 20cm (8”) Schwingspule 50mm (2”)

  • Page 7: Safety Instructions

    SAFETY INSTRUCTIONS DO NOT INSTALL THE DEVICE AT LOCATIONS, WHERE IT WILL THE PURCHASED DEVICE IS ONLY SUITABLE FOR AN OPER- BE EXPOSED TO HIGH HUMIDITY AND DUST. Install the device ATION WITH A 12V ON-BOARD ELECTRICAL SYSTEM OF A at a location, where it will be protected from high humidity and dust.

  • Page 8: Electrical Interconnection

    Make sure that all screws are fixed tight after the installation, because loosely connections may cause malfunctions, unsufficient power supply or interferences. We recommend therefore the RENEGADE REN10KIT wirekit.
  • Page 9 FUNCTIONS AND OPERATIONAL CONTROLS The LOW PASS FREQUENCY controller adjusts the cut-off point of the frequency range to above. This means all mids and highs will be eliminated in the audio signal. The cut-off frequency is continuously adjustable from 70 Hz to 200 Hz. The PHASE CONTROL allows to adjust the phase between 0°...

  • Page 10: Troubleshooting

    TROUBLESHOOTING Malfunction: no function Reason: Remedy: 1. The power supply connection of the device is not correct. Recheck 2. The cabels have no mechanical or electrical contact. Recheck 3. The remote turn-on connection from the headunit to the sound system is not correct. Recheck 4.

  • Page 11: Specifications

    SPECIFICATIONS RX 800 A Active Powered Subwoofer-System with 20cm Subwoofer and Passive-Radiator Amplifier Built-In: Class D Output Power 200 Watt Max. Variable Lowpass Filter 70 - 200 Hz Variable Phase 0° to 180° Low Level Input with RCA jacks High Level Input with Auto-Turn-On Fuse Rating 7.5 A Subwoofer: Woofer Size 20cm (8”)
  • Page 12 P U R E C A R A U D I O E N G I N E S Audio Design GmbH • www.audiodesign.de Am Breilingsweg 3 • D-76709 Kronau (Germany) Tel. +49 (0)7253 - 9465-0 • Fax +49 (0)7253 - 946510...
