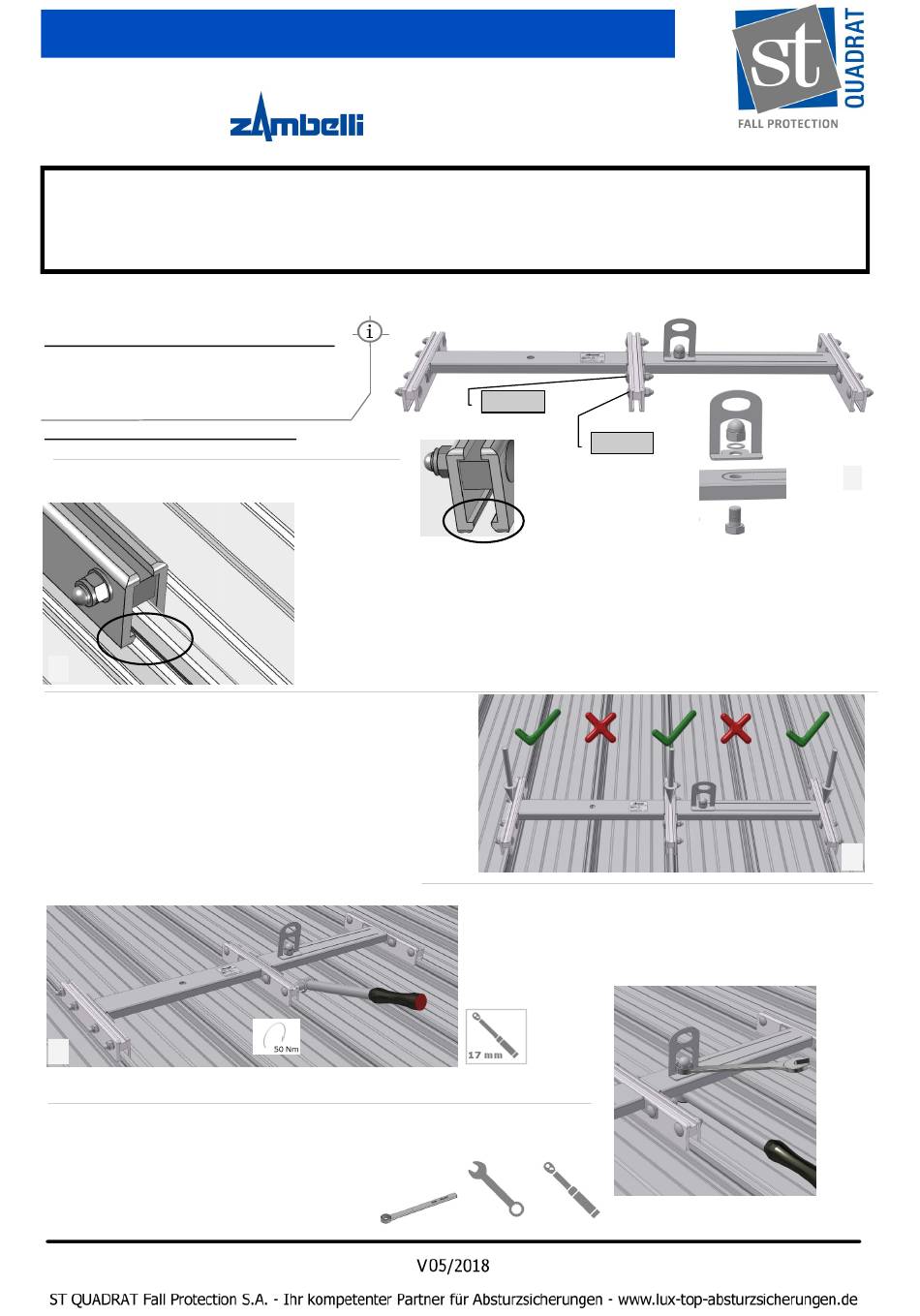

ST Quadrat LUX-top GBD-RR 465 Installation Instructions

MONTAGEANLEITUNG
LUX-top
Zur Montage auf
Vorbemerkung
Vor Montage der Anschlageinrichtung ist die Tragfähigkeit der Unterkonstruktion zu prüfen. Die technischen Baubestimmungen sind einzuhalten.
Die Montage der Anschlageinrichtung darf nur auf nach Herstellerangaben montierten Untergründen erfolgen.
Die Montagerichtlinie des Profil-Herstellers muss unbedingt eingehalten werden.
Bei nachträglicher Montage des Sicherungssystems ist eine eingehende statische bzw. konstruktive Überprüfung des Dachaufbaus erforderlich. Es dürfen keine Verän-
derungen an der Einrichtung vorgenommen werden und ausschließlich Originalteile des Systems verwendet werden.
Mindestrandabstände + Anordnung auf der Dachfläche siehe Seite 2
Mindestmaterialstärke der Profilbahnen
Stahlblech: 0,63 mm
Aluminium: 0,70 mm
Montage des Anschlagpunktes:
B
2. Aufsetzen des komplett vormontierten Anschlagpunkts von
oben AUF DEN ÄUßEREN RIPPEN (NICHT AUF DER MITT-
LEREN RIPPE!!!) des Zambelli Dachprofils. Nun die Klemmba-
ckenpaare mittels Druck oder leichtem Schlag von oben zum
„Einrasten" am Dachprofil bringen (siehe Abbildung C) , so dass
diese bei der Montage formschlüssig unter die Profilierung der
Dachprofilbahn greifen (siehe Abbildung B).
D
4. Anschlagöse mittels Sechskantschraube M 16, Sicherungsscheibe und Hutmutter am Grundkör-
per ausrichten und anschließend (ggf. mit Hilfe des mitgelieferten Spezial-Ringschlüssels (SW 24)
anziehen bis sich die Sicherungsscheibe unterhalb der Hutmutter in
Flachlage befindet.
ST QUADRAT Fall Protection S.A. – Ihr kompetenter Partner für Absturzsicherungen – www.lux-top-absturzsicherungen.de
GBD-RR 465
®
RIB-ROOF 465 Dachsystem
M10 x 50
1. Zusammenbau des LUX-top
Dabei die Hutmuttern nur handfest aufschrauben. Die Riffelung der
Klemmbacken muss nach unten zeigen!
3. Kontrolle des korrekten Sitzes der Klemmbacken. Anschließend
alle Hutmuttern M10 mit einem Drehmoment von 50 Nm anzie-
hen!!!
24 mm
24 mm
M10 x 45
®
GBD - RR 465 gemäß Abbildung A.
Seite 1/2
