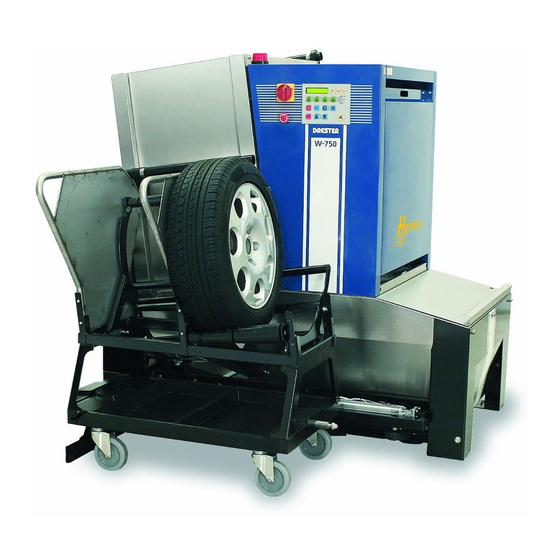

WHEEL WASHER
DRESTER W-750
DEUTSCH
ENGLISH
FRANÇAIS
SVENSKA
INSTR: 13263
REV: 050916/ Bom
GODK:
SID: 1/32
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DRESTER W-750 and is the answer not in the manual?

Questions and answers

Related Manuals for Hedson DRESTER W-750

Summary of Contents for Hedson DRESTER W-750

  • Page 1 WHEEL WASHER DRESTER W-750 DEUTSCH ENGLISH FRANÇAIS SVENSKA INSTR: 13263 REV: 050916/ Bom GODK: SID: 1/32...

  • Page 2: Purpose Of The Machine

    **********ENGLISH********** PURPOSE OF THE MACHINE This machine is designed for cleaning of car wheels i.e. the tyre and rim assembly. Any other area of use is prohibited. UNPACKNING First of all, check if the machine has been damaged during the transport. If so, report this immediately to the transport company. Remove the packaging and check again that the machine has not been damaged during the transport.

  • Page 3: Preparations For Use

    PREPARATIONS FOR USE Open the lid and take out the granula basket. Put the basket aside for use later when cleaning the machine (see the chapter “CHANGE OF WATER”). Empty the enclosed cardboard box with granula completely into the machine. To the left in the washing compartment there is a red water level indicator with two notches (see picture 4).
  • Page 4 AUTOMATIC WASHING 1. Turn on the red/yellow main switch. After the automatic computer self test, “READY” will be shown on the display. 2. Place the wheels in the trolley (see picture 6). Check that the wheels stand straight and lean on the supports on the left side, the outside of the rim to the right.

  • Page 5: The Control Panel

    THE CONTROL PANEL (see picture 3) 1. LCD-display. Shows text about the current state of the machine and the number of wash cycles since the last water change. 2. When pressing this button, the display will show the total number of wash cycles of the machine since it was new. Note: If the controlcard is replaced, the counter starts again from zero.
  • Page 6 DETERGENT HEDSON TECHNOLOGIES AB offers a detergent as an option. This detergent is developed specifically for this Wheel Washer in order to minimize the risk of developing foam. The detergent can be ordered using the number BIO-291. It is delivered in packages of 5 kg, and you will need approx.

  • Page 7: Change Of Water

    CHANGE OF WATER After washing 300 wheels (adjustable according to item 3 abobe), you should change the water and clean the machine. 1. First, the granula is collected as follows. Top up with water until the water level reaches the upper notch of the red level indicator (see picture 4).

  • Page 8: Troubleshooting Guide

    • If the hoses connecting the pump with the flush pipes have not worked loose from the pump or from the flush pipe. • That the HEDSON TECHNOLOGIES AB original granula is being used • That no other detergent than the BIO-291 is being used If all the above items are correct, you should check the wear of the pump.

  • Page 9: Warranty

    WARRANTY HEDSON TECHNOLOGIES AB provides warranty under the condition, that the machine is used and maintained according to the instructions. The guarantee is valid for one year, or up to max. 8000 washing cycles. The guarantee covers only the change of parts to new spare parts and is not valid for repairing work.
  • Page 10 Die Druckluftzufuhr zur Maschine muß sauber und trocken sein. Wenn die Luft vorerst nicht durch einen Wasserabscheider und einen Filter geleitet wurde, können die Luftkomponente der Maschine beschädigt werden, und eventuelle Garantieansprüche für die Maschine von HEDSON TECHNOLOGIES AB nicht berücksichtigt werden. INSTALLATION Kommentar betr.
  • Page 11 INBETRIEBNAHME Die Klappe öffnen und den Granulatkorb herausnehmen. Den Korb beiseitestellen, um wieder gebraucht zu werden, wenn das Wasser der Maschine gewechselt wird (siehe Abschnitt „WASSERWECHSEL“). Den ganzen Inhalt der mitgelieferten Granulatpackung in die Maschine füllen. An der linken Kante des Waschraums sitzt ein roter Niveauindikator (siehe Bild 4) mit zwei Kerben. Wasser einfüllen, so dass Wasser und Granulat die Mitte der unteren Kerbe des Niveauindikators erreichen.
  • Page 12 AUTOMATISCHES WASCHEN 1. Den rot/gelben Hauptschalter einschalten. Nach dem automatischen Programtest steht „BEREIT“ auf dem Display. 2. Das Rad in den Wagen hereinstellen (siehe Bild 6). Darauf achten, dass es gerade steht und sich an die Stütze auf der linken Seite anlehnt.
  • Page 13 FUNKTIONEN DER KONTROLLEINHEIT (Siehe Bild 3) 1. LCD-Display. Text zeigt den aktuellen Status der Maschine und die Anzahl Waschgänge nach jeweiligem letzten Wasseraustausch. 2. Bei Drücken dieser Taste erscheint die Gesamtanzahl Waschvorgänge, die durch die Maschine getätigt wurden. Nota: Wenn die Steuerkarte getauscht wird, startet das Rechnungswerk bei Null. 3.
  • Page 14 TECHNOLOGIES AB getragen. Das heisst, daß schlechtes Waschergebnis, Betriebsstörungen oder Schäden sowie u.a. Korrosion, welche durch den Gebrauch von chemischen Zusätzen entstehen, nicht durch die Garantie gedeckt werden. Weiter ist HEDSON TECHNOLOGIES AB für die Sicherheit der Maschine (deklariert durch das CE-Zeichen) nicht verantwortlich, wenn andere Waschmittel oder Chemikalien verwendet werden.

  • Page 15: Tägliche Wartung

    WASSERWECHSEL Nachdem 300 Räder gewaschen wurden (einstellbar laut obigem Punkt 3), muß das Wasser gewechselt und die Maschine gereinigt werden. 1. Vorerst muß das Granulat folgenderweise eingesammelt werden: Mit Wasser auffüllen, so daß das Wasserniveau bis zur oberen Kerbe (siehe Bild 4) am roten Niveauindikator steigt. Den Granulatkorb in den Waschraum plazieren (siehe Bild 8) (die auf Bild 9 gezeigte Seite nach rechts) und die Tür schließen.

  • Page 16: Fehlersuche

    • es befindet sich eine zu grosse Menge Granulat in der Maschine • es wurde ein ungeeignetes Granulat anstatt das HEDSON TECHNOLOGIES AB Original-Granulat verwendet • Schaumbildung im Wasser Ob das Spülrohr verstopft ist, kann man auf einfache Weise kontrollieren indem man einen Finger oder ein weiches Stück Schlauch hineinsteckt.

  • Page 17: Garantie

    - Diese Gebrauchsanweisung muß immer bei der Maschine vorhanden sein. GARANTIE Unter der Voraussetzung, daß die Maschine laut Vorschrift bedient und gewartet worden ist, bewilligt HEDSON TECHNOLOGIES AB eine Garantie. Die Garantie ist ein Jahr gültig, oder bis zu max. 8000 Waschvorgängen. Die Garantie umfasst nur den Ersatz von Teilen durch neue Teile und gilt nicht für Reparaturarbeiten.

  • Page 18: Domaine D'utilisation

    **********FRANÇAIS********** DOMAINE D’UTILISATION La machine a été conçue pour le lavage de roues de voiture, c’est-à-dire avec le pneu monté sur la jante. Toute autre utilisation de la machine est interdite. DÉBALLAGE Vérifier que la machine n’ait été endommagée pendant le transport. Si vous constatez des dommages, faites-en immédiatement la déclaration auprès du transporteur.

  • Page 19: Mise En Marche

    MISE EN MARCHE Ouvrir le capot et sortir le panier pour granulés. Mettre le panier de côté; il sera utilisé plus tard pour la vidange (voir chapitre „CHANGEMENT D’EAU“). Prendre le carton de granulés livré avec la machine et verser tout le contenu dans la machine. Sur la gauche de l’emplacement de lavage se trouve un indicateur de niveau rouge (voir image 4) avec deux entailles.
  • Page 20 LAVAGE AUTOMATIQUE 1. Enclencher l’interrupteur principal rouge/jaune. Après l’auto-test automatique, l’affichage montre le texte „PRÊT“. 2. Placer les roues sur le chariot (voir image 6). Veiller à ce que la roue se tienne droite et puisse s’appuyer contre le support sur le côté...

  • Page 21: Fonctions Du Tableau De Commande

    FONCTIONS DU TABLEAU DE COMMANDE (voir image 3) 1. LCD-display. Affiche le statut actuel de la machine et le nombre de cycles de lavage depuis le dernier changement d’eau. 2. En appuyant sur ce bouton, le display affiche le nombre total de cycles de lavage effectués depuis le début par la machine. Nota: si la carte de commande est changée, le compteur se remet à...
  • Page 22 PRODUIT DE LAVAGE HEDSON TECHNOLOGIES AB tient à disposition un produit de lavage spécialement adapté à la machine. Ce produit a spécialement été développé pour ce lave-roues afin de minimiser le risque de formation de mousse. Il peut être commandé sous la référence BIO-291.

  • Page 23: Maintenance Quotidienne

    CHANGEMENT D’EAU Après le lavage de 300 roues (préréglage selon point 3), l’eau doit être changée et la machine nettoyée. D’abord, les granulés doivent être recueillis selon la procédure suivante: remplir d’eau jusqu’à ce que le niveau d’eau atteigne l’entaille supérieure de l'indicateur de niveau rouge(voir image 4). Placer la corbeille à granulés dans l’emplacement de lavage (voir image 8) (le côté...
  • Page 24 • il y a eu une trop grande quantité de granulés dans la machine • des granulés autres que les granulés d’origine HEDSON TECHNOLOGIES AB ont été utilisés • formation de mousse dans l’eau Il est possible de contrôler si les tuyaux de rinçage sont bouchés en introduisant un doigt ou un morceau de tuyau mou dans la buse.

  • Page 25: Sécurité De La Machine

    GARANTIE HEDSON accorde une garantie sur le lave-roues à condition que celui-ci soit utilisé et entretenu selon les instructions. La garantie est valable pendant un an ou pour max. 8000 cycles de lavage. Elle comprend uniquement le remplacement de pièces par des pièces neuves, mais n’inclut pas les travaux de réparation.
  • Page 26 **********SVENSKA********** ANVÄNDNINGSOMRÅDE Maskinen är byggd för tvätt av personbilshjul med däcket monterat på fälgen. All annan användning av maskinen är förbjuden. UPPACKNING Kontrollera först av allt att maskinen inte har blivit skadad under transporten. Om den har transportskadats, anmäl detta omedelbart till speditionsfirman.
  • Page 27 INKÖRNING När maskinen är ny, slits ytorna på pump och rör till, och likaså frigörs fragment från tillverkningen av granulatet. Ett extra vattenbyte med renspolning av maskinen efter 100 tvättar rekommenderas därför mycket starkt. Då skall även granulatet spolas igenom medan det ligger samlat i granulatkorgen. BRUKSANVISNING MANUELL TVÄTT 1.

  • Page 28: Funktioner På Manöverpanelen

    AUTOMATISK TVÄTT 1. Slå på den röd/gula huvudströmbrytaren. Efter datorprogrammets automatiska självtest står det „REDO…“ på displayen. 2. Placera hjulen i vagnen (se bild 6). Se till att de står plant lutande mot stöden på vänster sida med fälgens utsida åt höger. Maskinen tvättar högersidan på...
  • Page 29 4. Knapp som används vid granulatuppsamling (se vidare avsnitt ”VATTENBYTE”). Den dynamiska spolarmen intar då en given position, och pumpen går i 10 minuter. Anm: Tiden 10 minuter är inställbar. Kontakta auktoriserad tekniker om ni vill ändra inställningen. 5. Startknappar för tvättcykeln. Alla knapparna lyser grönt när maskinen står i sitt „REDO“ läge och är startberedd. Man väljer en av de förinställda tiderna på...
  • Page 30 TVÄTTMEDEL HEDSON TECHNOLOGIES AB erbjuder att tvättmedel som tillbehör. Detta tvättmedel är utvecklat speciellt för hjultvätten för att minimera risken för skumbildning eftersom skum i vattnet ger driftstörningar och försämrar tvättresultatet. Tvättmedlet kan beställas under nummer BIO-291. Det levereras i 5 kg förpackning, och man använder 1-2 dl till 100 l vatten (d.v.s. 3-9 dl till en maskin full med vatten).

  • Page 31: Dagligt Underhåll

    • att det är för mycket granulat i maskinen • att annat än HEDSON TECHNOLOGIES AB:s orginalgranulat använts • skumbildning i vattnet För att kontrollera om det är stopp i spolrören kan man känna genom att sticka ner en finger eller en mjuk slangbit i munstyckena.

  • Page 32: Tekniska Data

    - att denna bruksanvisning alltid finns tillgänglig vid maskinen GARANTI HEDSON TECHNOLOGIES AB lämnar garanti på hjultvätten under förutsättning att den använts och underhållits på föreskrivet sätt. Garantin gäller ett år eller för max. 8000 tvättcykler. Garantin omfattar endast ersättning med nya delar, och inkluderar inte reparationsarbetet.
