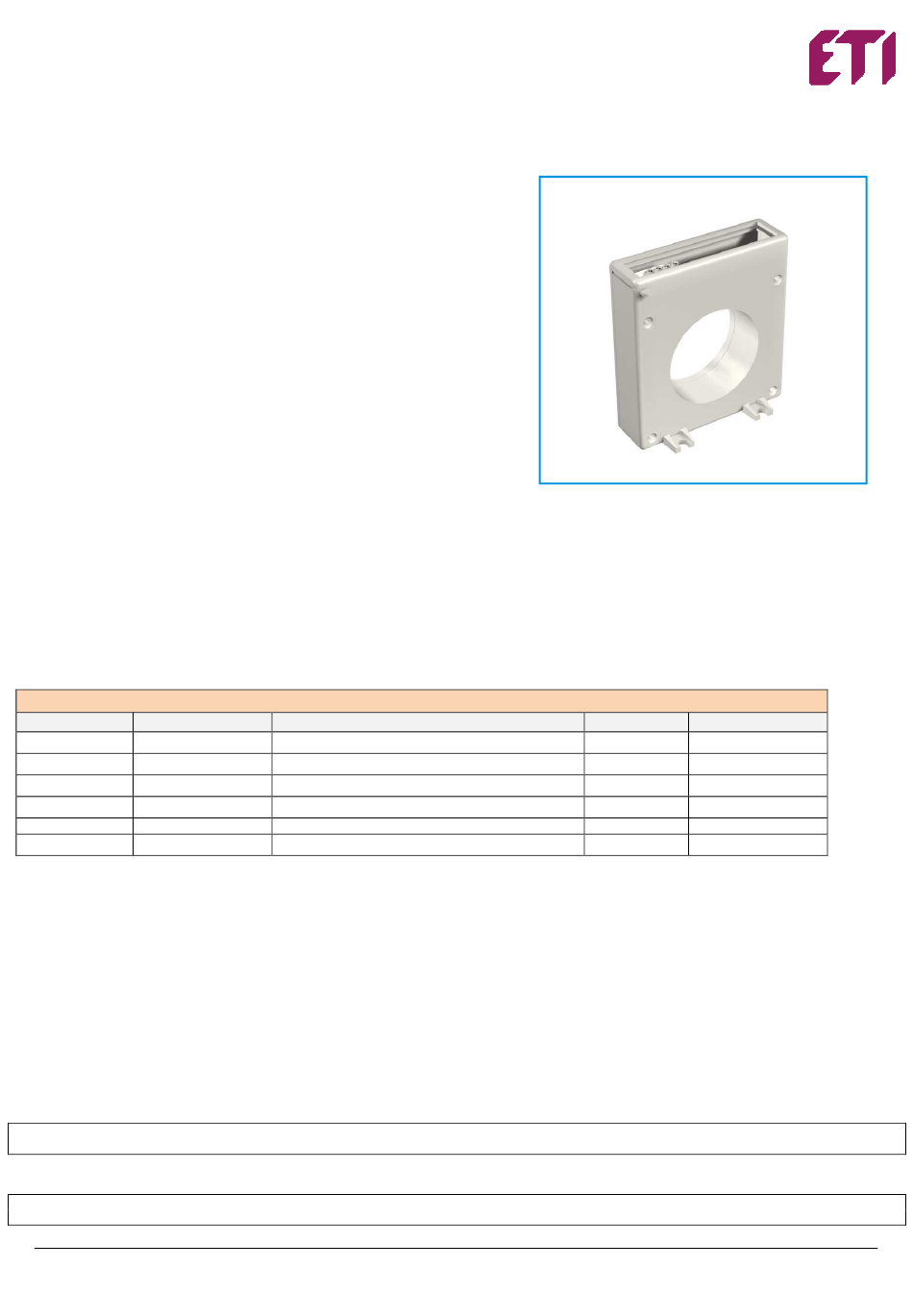

TOROIDAL CURRENT TRANSFORMERS / Manual instruction
Toroidalne przekładniki prądowe / Instrukcja obsługi
GENERALITY/ INFORMACJE OGÓLNE
The toroidal current transformer CTE line allow the remark of homopolar differential
current disperse in the earth direction. The toroidal current transformer CTE are designed to be
combined with relays of maximum differential current LRE line.
The current transformer must be installed at the beginning of line or load to protect or to supervise,
all the active conductor (phase and neutral) of the single phase and three phase line. The current
transformer read the vectorial sum of the current in the way to transmit at the secondary coil the earth
leakage current.
For other applications of current transformer CTE it's necessary to see specific documentation (for
example the reading of the earth homopolar current on supplying transformer).
Toroidalne przekładniki prądowe CTE.. umożliwiają wykrycie homopolarnych prądów
różnicowych spływających w kierunku ziemi. Przekładniki są zaprojektowane do współpracy z
przekaźnikami różnicowoprądowymi serii LRE...
Przekładnik prądowy musi być zainstalowany na początku linii lub obciążenia dla ochrony lub
nadzoru wszystkich czynnych przewodów (fazowych i neutralnego) w sieci jedno- lub trójfazowej.
Przekładnik odczytuje wektorową sumę prądów w celu przeniesienia na uzwojenie wtórne cewki
sygnału odpowiadającego prądowi upływu.
Dla prawidłowego zastosowania przekładnika CTE... należy zapoznać się ze specyfiką zjawisk
obejmujących wykrywanie prądów różnicowych.
INTRODUCTION/ WSTĘP
The current transformer CTE are built with a core of sheet iron of excellent magnetic
quality that allows to read fault currents a lot of low. On the core are wrapped two coils, one to read
the fault signal, the other to make a test of functionality.
Using specific models of relays it's possible to do the test that use this second coil, the differential relay give a signal at the test coil, this signal creates a flow like that of a
failure, that the first coil notice and it send at the relay that tripped.
The choice of the toroidal current transformer depends by the dimensions of the conductors or the bar that must pass inside. It's possible to install a current transformer without
to disconnect the cable of wiring, using the models with the core that can be opened./
Przekładniki prądowe CTE... są zbudowane na rdzeniu z blach stalowych o dobrej przenikalności magnetycznej umożliwiającej odczyt prądów o bardzo małej
wartości. Na rdzeniu nawinięte sa dwa uzwojenia, jedno dla odczytu sygnału pochodzącego od prądu różnicowego zaś drugie umożliwiające test funkcjonalny.
Wykorzystując specyficzne modele przekaźników różnicowoprądowych możliwe jest wykonanie testu, wykorzystującego drugie uzwojenie, poprzez które przekaźnik różnicowy
podaje sygnał na uzwojenie testowe, który to sygnał tworzy przepływ prądu podobnego do tego jaki powstaje przy wykryciu rzeczywistego upływu w sieci. Sygnał ten zostaje
wykryty przez uzwojenie pomiarowe i powoduje zadziałanie przekaźnika.
Wybór przekładnika toroidalnego zależy od rozmiarów przewodu lub szyn które muszą przechodzić przez jego otwór. Możliwe jest zainstalowanie przekładnika prądowego bez
potrzeby rozłączania kabla głównego, z wykorzystaniem wykonań z dzielonym rdzeniem.
TYPES/ TYPY
Toroidal currant transformer/ Toroidalny przekładnik prądowy
Type/typ code No/ nr kod.
CTE-35 004671609
CTE-60 004671610
CTE-80 004671611
CTE-110 004671612
CTE-160 004671613
CTE-210 004671614
INSTALATION/ INSTALACJA
The toroidal current transformers must be installed in the way that all the conductors of the line (phase and neutral if distribute) pass inside. The earth conductors,
instead, must not pass inside. The direction of the passage must be the same for all the conductors and in the application where the current transformer in parallel are not used,
it's not necessary to respect the sense of the introduction (P1). From the 1 (S1) and 2 (S2) terminals must be taken the signal of output to connect ad the differential relay for
the measure, the 3-4 terminals must be connected at the output test of the relay that have this option; at contrary they must be disconnected.
It's better to use conductor twisted or shielded for this connection, and possibly far from cable of power. The minimum section of the wire of the connection should
have a maximum resistance of 3 Ω; approximately it's possible to take a section of 0,5 mm
The fixing of the current transformer can be done on the bottom of the electric panel, on section or on cable. For the current transformer tha can be opened it's necessary to
verify that the contact surface of the two half-core is cleaned, the correct closing of the bolts and the connection of the cable that join the two parts. If present, the shield, must
be connected at earth after toroidal current transformer or if the shield pass inside, the connection at earth of the shield must pass another time in opposite sense inside the
toroidal current transformer (see the figure). In presence of specific over current, at the starting of big motor, the transformer are turned on, that can cause the tripping untimely
of differential relays, it's necessary to observe the following indications: to install a current transformer on a stretch rectilinear cable, to centre the positioning of the
cable inside the toroidal current transformer, to use current transformer bigger than the necessary (also 2 time of diameter of cables)./
Przekładniki toroidalne muszą być instalowane w taki sposób aby obejmowały wszystkie przewody linii (fazowe i neutralny – jeśli występuje). Przewody uziemiające
z kolei nie mogą przechodzić przez otwór przekładnika. Kierunek przejścia musi być zgodny dla wszystkich przewodów zaś w aplikacjach gdzie nie występują równolegle
podłączone przekładniki prądowe, nie jest konieczne zachowanie kierunku wprowadzenia (P1).
Z zacisków 1 (S1) i 2 (S2) musi być pobrany sygnał wyjściowy do podłączenia na wejście pomiarowe przekaźnika różnicowoprądowego, natomiast zaciski 3-4 muszą być
podłączone na wyjście testowe przekaźnika, o ile jest on wyposażony w taką opcję. W przeciwnym wypadku zaciski te należy pozostawić niepodłączone.
Zaleca się stosowanie skrętki przewodowej lub przewodu ekranowanego oraz prowadzenie go z dala od przewodów silnoprądowych. Minimalny przekrój powinien
zapewniać rezystancje przewodu nie większą niż 3 Ω; co przy przekroju 0,5 mm
Jeśli występuje ekran, musi on być połączony z przewodem uziemiającym za przekładnikiem a jeśli przechodzi on przez otwór przekładnika, połączenie uziemiające musi
przejść powrotnie przez otwór (patrz rysunek). W niektórych sytuacjach dużych przeciążeń, np. przy rozruchu dużych silników, załączaniu transformatorów itp. co może
spowodować przedwczesne zadziałanie przekaźnika różnicowego, należy przestrzegać następujących wskazówek:
zainstalować przekładnik prądowy na prostoliniowym odcinku kabla i wycentrować kabel wewnątrz przekładnika prądowego lub zastosować przekładnik większy
niż jest to konieczne (nawet 2 razy większy od średnicy kabla).
