L

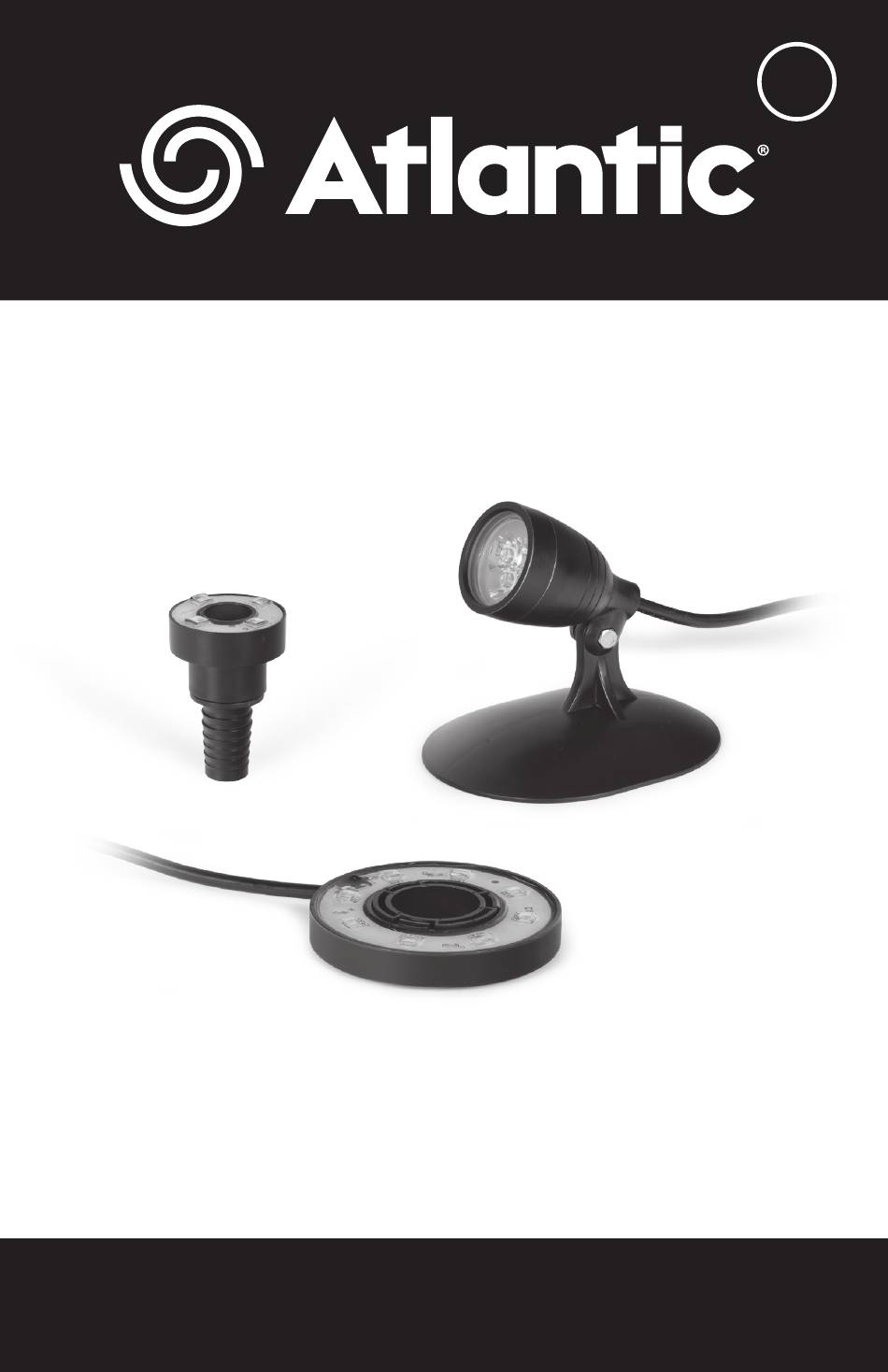

Product Manual | Manuel du Produit | Manual del Producto
WWCS2 / WWCS4 / WWRL5 / WWHL6 / WWHL12 /
WWFL2 / WWSL2 / WWBL5 / WW30X4 /
TRANS88 / TRANS150
1.330.274.8317
www.ATLANTICWATERGARDENS.com

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the WWCS2 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Atlantic WWCS2

  • Page 1 Product Manual | Manuel du Produit | Manual del Producto WWCS2 / WWCS4 / WWRL5 / WWHL6 / WWHL12 / WWFL2 / WWSL2 / WWBL5 / WW30X4 / TRANS88 / TRANS150 1.330.274.8317 www.ATLANTICWATERGARDENS.com...
  • Page 2: Installation

    • The rest of the cord is flat low voltage wire and can be cut and spliced as needed. ONLY THE FLAT WIRE CAN BE CUT. Atlantic Warm White lights can be connected to an existing 12 volt AC lighting system by cutting and stripping the flat low voltage wire.
  • Page 3: Maintenance

    Brass Maintenance Body WWCS2: Brass Lens Ring Replacement diode, gasket and lens kits are available for Compact Spotlights. Unplug the fixture. Loosen the brass lens ring. Remove WWCS4: Diode Gasket Lens Slot lens ring, lens and gasket. Carefully remove the diode...
  • Page 4 Maintenance Replacement diode, gasket and lens kits are available for Spout Lights. Unplug the fixture. Loosen the brass lens ring. Remove lens ring, lens and gasket. Carefully remove the diode assembly and replace. Install new silicone gasket and lens and reassemble. Ensure that all components are installed correctly after servicing and the lens ring is tightly secured before submersing the fixture.
  • Page 5 FOUNTAIN LIGHT - WWFL2 Installation Atlantic’s epoxy encased Fountain Light illuminates water inside vases, basalts and bubbling boulders. The PVC body with bottom mounted cord fits inside 11/ 2 ” socket fittings and 2” bore holes.
  • Page 6: Operation

    TRANSFORMERS - TRANS88 / TRANS150 Installation Strip and connect the wires to the outlet power terminals on the back of the transformer. Loosen the screws on the outlet power terminals and slide the wire under the screw plate. Tighten the screws to secure the wire. Mount the Transformer in the desired location.
  • Page 7: Warranty

    Warranty All Atlantic Warm White Lighting carries a five-year limited warranty. All Warm White Wiring Components carry a five-year limited warranty. Atlantic TRANS88 and TRANS150 carry a one-year limited warranty. This limited warranty is extended solely to the original purchaser commencing from the date on the original purchase receipt and is void if any of the following apply: •...
  • Page 8 être coupé et épissé si nécessaire. SEUL LE FIL PLAT PEUT ÊTRE COUPÉ • Les Lumières Blancs Chauds Atlantic peuvent être connectées à un système d’éclairage existant de 12 volts alternatif en coupant et dénudant le fil plat à basse tension.
  • Page 9: Entretien

    Entretien WWCS2: Corps en laiton Anneau de lentille en lauton Des ensembles de diodes, joints et objectifs de rechange sont disponibles pour les Projecteurs Compacts. Débranchez le luminaire. Desserrez la bague Diode Joint Lentille en laiton. Retirez la bague d’étanchéité...
  • Page 10 N’utilisez pas le cordon comme poignée lorsque vous serrez la lumière ou ne lui permettez pas de se tordre lors du serrage. La Luminaire de Bec ne peut pas transmettre la lumière par balayage ou autours des coins. Il doit y avoir un chemin direct pour que la lumière soit transmise.
  • Page 11 LE LUMINAIRE DE FONTAINE - WWFL2 Installation Le Luminaire de Fontaine Atlantic, recouvert d’époxy, illumine l’eau à l’intérieur des vases, des basaltes et des rochers bouillonnants. Le corps en PVC avec cordon monté en bas s’adapte à l’intérieur de raccords à douille de 11/2” et d’alésages de 2”.
  • Page 12: Opération

    8H: La cellule photoélectrique allume la puissance de sortie au crépuscule et et il s’éteindra après 8 heures Garantie Toute l’Éclairage Blanc Chaud Atlantic bénéficie d’une garantie limitée de cinq ans. Tous les composants de câblage blanc chaud bénéficient d’une garantie limitée de cinq ans.
  • Page 13: Guide De Dépannage

    Atlantic TRANS88 et TRANS150 bénéficient d’une garantie limitée d’un an. Cette garantie limitée est valable uniquement pour l’acheteur d’origine à compter de la date indiquée sur le reçu d’achat original. Elle est nulle si l’une des situations suivantes s’applique: • Le cordon a été coupé ou modifié entre le pilote et le corps de la lumière.
  • Page 14: Instalación

    LED y anulará la garantía. SOLO EL HILO PLANO PUEDE SER CORTADO. • Las Luces Blancas Cálidas de Atlantic se pueden conectar a un sistema de iluminación de CA de 12 voltios existente cortando y pelando el cable plano de baja tensión.
  • Page 15 Retire con cuidado el WWCS2: Armazón conjunto de diodo y reemplace. de latón Aro de latón del objetivo Instale una nueva junta y lente de silicona y vuelva a montar. Asegúrese de que todos los componentes se hayan instalado correctamente después del...
  • Page 16 Mantenimiento Los kits de reemplazo de diodos, juntas y lentes están disponibles para las Luces de Caño. Desconecta la luminaria. Afloje el anillo de latón. Retire el anillo de la lente, la lente y la junta. Retire con cuidado el diodo y reemplácelo. Instale una nueva junta y lente de silicona y vuelva a montar.
  • Page 17 LA LUZ DE FUENTE - WWFL2 Instalación La Luz de Fuente Atlantic, encajonada en epóxico ilumina el agua dentro de los jarrones, basaltos y piedras burbujeantes. El cuerpo de PVC con el cable montado en la parte inferior encaja en el interior de accesorios de zócalo de 11/2”...
  • Page 18: Operación

    8H: La fotocélula activará la salida al anochecer y se apagará después de 8 horas Garantía Toda la iluminación blanca cálida Atlantic Warm White Lighting tiene una garantía limitada de cinco años. Todos los componentes del cableado blanco cálido están cubiertos por una garantía limitada de cinco años.
  • Page 19: Guía De Solución De Problemas

    Esta garantía limitada es válida solo para el comprador original a partir de la fecha indicada en el recibo de compra original. Es nulo si se aplica alguna de las siguientes situaciones: • El cable ha sido cortado o modificado entre el conductor y el cuerpo de la luz. •...
  • Page 20 1.330.274.8317 www.ATLANTICWATERGARDENS.com...
