MIURA II
Il generale Miura Goro, figlio di un samurai del clan Hagi, entrò nella milizia
irregolare Kiheitai giocando un ruolo fondamentale nella guerra dell'anno del
drago, fino a diventare shishako (visconte) della nobiltà imperiale nel 1890 –
anche grazie ai suoi meriti di spada.

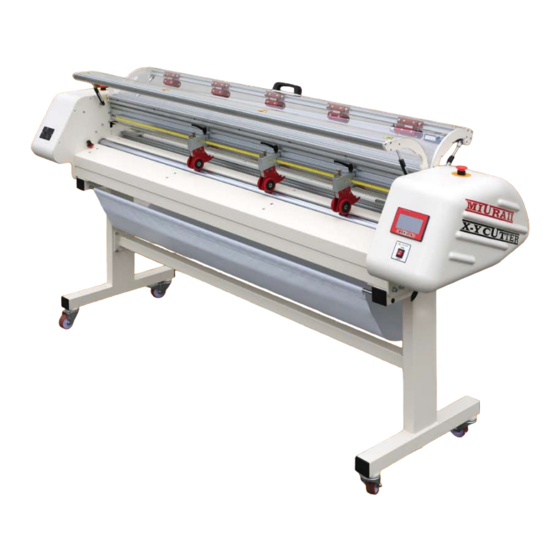

MiUra ii Precisa e veloce come la katana del generale nipponico, Miura II
è una taglierina automatica a lame rotanti per il rifilo longitudinale e trasversale
di immagini stampate e di molti altri materiali e supporti flessibili, come carta
(anche laminata), carta fotografica, duratrans, film adesivi in PVC, poliestere,
policarbonato, materiali rifrangenti, gomma magnetica, banner (fino a 900
grammi), e svariati tipi di tessuto.
Uno strumento flessibile e semplice da utilizzare, essenziale nella catena di
produzione per ottimizzare la fase di taglio ed evitare inutili rallentamenti, per
aumentare la produttività e tagliare (è il caso di dirlo) i costi. All'assoluta sicurezza
e ai risultati eccellenti Miura II affianca i ridotti costi di gestione e la garanzia
di una lunga durata.
Miura II può lavorare materiali di diverso tipo operando in tre
distinte modalità:
Manuale Tutte le operazioni di posizionamento e taglio sono
manuali ed eseguibili intuitivamente grazie al sistema
grafico su touch-screen
Automatico Memorizzati il numero di pezzi desiderati e le quote di
avanzamento che saranno ripetute alternativamente
(anche modalità sfrido), la macchina opererà
autonomamente
Modalità Tramite sensore ottico vengono riconosciuti i crocini
crocini di inizio e fine stampa, e attraverso il touch-screen è
possibile definire rapidamente e facilmente la posizione
finale per il taglio trasversale. Modalità adatta a rifilare
innumerevoli formati di stampa in uno stesso rotolo
(mantenendo l'allineamento longitudinale). Disponibile
in due diverse varianti.
Punto di forza di Miura II è un accessorio semplice ma funzionale che permette la
regolazione micrometrica della posizione dei coltelli longitudinali (figura 3
tabella Optional e ricambi). Miura II è inoltre provvista di un pratico optional per
correggere l'avvolgimento impreciso del rotolo da tagliare.
Una macchina essenziale, tecnologica, rapida e di facile utilizzo per effettuare
operazioni di taglio in assoluta comodità e praticità, risparmiando tempo e
denaro. Diventate i nuovi shishako del taglio con Miura II.
CaratteristiChe teCniChe:
• Taglio trasversale con lama rotante ed auto affilante
• Pressino automatico per il bloccaggio del materiale durante la fase di taglio
trasversale
• 3 unità per taglio longitudinale provviste di regolazione della pressione di
utilizzo
• Asse svolgitore anteriore per le stampe in bobina (max. 40 Kg - Ø 250 mm)
• LCD touch-screen a colori in cinque lingue
• Combina il taglio orizzontale con quello verticale
• Fornita di serie con stand di supporto montato su ruote
• Diagnostica allarmi (arresti d'emergenza o per manutenzione) e messaggi
di assistenza per la risoluzione di problemi - con la conseguente riduzione
delle interruzioni di lavoro
Larghezza utile Largeur utile de
Working width Arbeitsbreite
di lavoro travail
Spessore
Maximum cutting Épaisseur maxi de
massimo del Max. Schnittstärke
thickness coupe
materiale
Velocità di Vorschub- Vitesse
Feeding speed
avanzamento geschwindigkeit d'avancement
Usable Cutting Nutzbare Groupes de
Unità di taglio
utilizzabili Units Schneidköpfe coupe utilisables
Velocità di taglio Cross cutting Querschnitt- Vitesse de coupe
trasversale speed geschwindigkeit transversale
Elektischer
Alimentazione Power Supply Alimentation
Anschluss
Dimensioni Dimensions Abmessungen Dimensions
Peso Net Weight Gewicht Poids
Macchinario Machinery Machine
costruito in manufactured in Konstruktion gem. construit
ottemperanza accordance to CE CE-Norm conformément
alle norme CE regulations aux normes CE
Options and spare Optionen und
Optional e ricambi
parts Ersatzteile
Tavolo di raccolta Adjustable collecting Einstellbare Table de collection de
1
regolabile table Abwickelachse
Lama per coltello Spare blade for Schneidmesser für
2 longitudinale con lengthwise cutter, ball Längsschneidkopf mit
cuscinetto bearing included Lager
Regolatore
Fine positioning
posizione fine Feinpositonsregler für
3 regulator for
per coltello Längsschneidmesser
lengthwise cutter
longitudinale
Asse svolgitore
4 Adjustable unwinder Einstellbarer Abwickler Axe dérouleur réglable
regolabile
1 2 3
Dati, descrizioni e illustrazioni sono indicativi e non impegnano il costruttore. - Data, description and illustration are merely indicate and not binding - Angaben, Beschreibungen und Abbildungen sind miteinander beliebig verkettbar und für den Erzeuger nicht verbindlich. - Toutes les
données, les descriptions et les illustrations sont uniquement fournies à titre d'information. Par conséquent, le constructeur ne saura être tenu pour responsable de quoi que ce soit. - Datos, descripción e ilustraciones son indicativos y no comprometen el constructor.
Flexa S.r.l. società unipersonale - Via dell'Industria, 11 - 31014 Colle Umberto (TV) Italia
tel. +39 0438 38565 fax +39 0438 38767 www.flexa.it flexa@flexa.it
MIURA II
Ancho maximo de
1600 mm
trabajo
Espesor máximo
1,8 mm
de corte
Velocidad de
1 -> 30 m./min.
avance
Unidades para el
Max. 15
corte utilizables
Velocidad de corte
5 -> 120 m./min.
transversal
230 V – 50 Hz –
Voltaje
650 W
2500 x 1000 x
Dimensiones
1300 (H) mm
Peso 280 Kg
Máquina realizada
con arreglo a las
normativas CE
Options et pièces Opciones y
de rechange recambios
Mesa de recogida
matériaux antérieur regulable
Lame pour couteau Hoja para cuchillo
longitudinal avec longitudinal con
roulement à billes rodamiento
Dispositif de réglage Regulador de posición
fin position couteau de precisión para
longitudinal cuchillo longitudinal
Eje desenrollador
regulable
4
