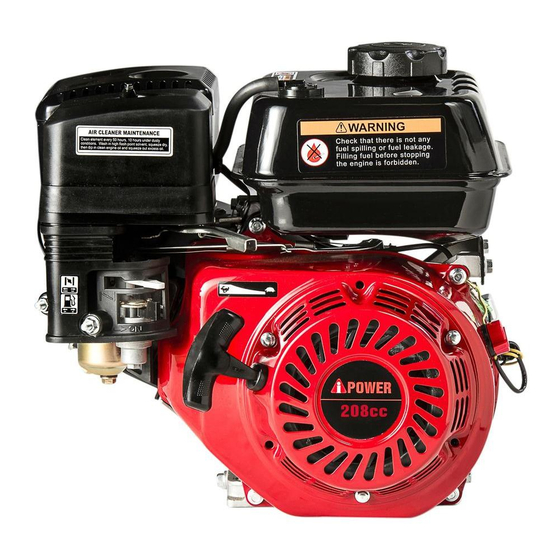

Summary of Contents for A-iPower AP170F

  • Page 1 Operating Manual Actual product may differ from image shown. SAVE THIS MANUAL FOR FUTURE REFERENCE IMPORTANT SAFETY INSTRUCTIONS ARE INCLUDED IN THIS MANUAL A-iPOWER Corp. CUSTOMER SERVICE 1477 E. Cedar St. #B, SERVICE CLIENTELE Ontario, CA 91761 SERVICIO AL CLIENTE U.S.A.

  • Page 2: Table Of Contents

    CONTENTS 1. SAFETY TIPS………………………………………………………… 2. SPECIFICATIONS AND PARTS DESCRIPTION………………… 3. FUEL AND ENGINE OIL…………………………………………… 4. PRE-OPERATION INSPECTION………………………………….. 5. STARTING AND STOPPING THE ENGINE……………………… 6. INSPECTION AND MAINTENANCE……………………………… 7. STORAGE OF ENGINE……………………………………………… 8. TROUBLE SHOOTING……………………………………………… 9. ELECTRIC DIAGRAM……………………………………………… 10. EXPLODED PARTS DIAGRAM AND PARTS LIST…………… 11.

  • Page 3: Safety Tips

    This Operation Manual deals with the main operating points of the engine. If you have any questions concerning this manual or any suggestions, please call 1.855.888.3598 or email to support@a-ipower.com. Warning This general purpose gasoline engine is designed to provide safe and dependable service provided that it is operated according to the Operation Manual.

  • Page 4: Specifications And Parts Description

    2. SPECIFICATIONS AND PARTS DESCRIPTION 2-1. Specifications Model AP168FB AP170F AP188F AP192FBD Single Cylinder, Single Cylinder, Single Cylinder, Single Cylinder, Engine Type 4.Stroke,Forced Coolling 4.Stroke,Forced Coolling 4.Stroke,Forced Coolling 4.Stroke,Forced Coolling Bore And Stroke(mm×mm） 68×54 70×56 88×64 92×69 Displacement 196cc 208cc...

  • Page 5: Fuel And Engine Oil

    3. FUEL AND ENGINE OIL 3-1. Fuel ·Use clean, fresh, unleaded gasoline. ·Do not mix oil into the gasoline. ·Do not overfill the gasoline when filling the fuel tank. WARNING: · Flame and heat can cause gasoline to explode. Be careful of flame and heat when handling gasoline. 3-2.

  • Page 6: Pre-Operation Inspection

    4. PRE-OPERATION INSPECTION 4-1. Fuel Inspection ·Is there gasoline in the tank? ·Is old gasoline being used? ·Is the fuel tank cap closed correctly? WARNING: Be sufficiently careful of heat and flame when handling the fuel. Not doing so could cause fire or explosion. 4-2.

  • Page 7: Starting And Stopping The Engine

    5. STARTING AND STOPPING THE ENGINE 5-1. Starting the Engine WARNING: Before starting the engine, carefully read and understand the “SAFETY TIPS” and “PRE-OPERATION INSPECTION” section of this OPERATION MANUAL. ① OPEN the fuel valve. ② Turn the engine switch to “ON” position. Fuel valve ③...
  • Page 8 ⑥ After the engine starts, gradually turn the choke lever to the full “OPEN” position, and set the throttle lever in the Max. position. Before loading, warm up the engine for about 3minutes. 5-2. Stopping the Engine ① Move the throttle lever to “CLOSE” position; Throttle lever ②...

  • Page 9: Inspection And Maintenance

    6. INSPECTION AND MAINTENANCE 6-1.Daily and Regular Inspection WARNING: Daily and regular inspections are important to assure safe, proper and long-term operation of the engine. Refer to the regular inspection table when conducting inspections and maintenance. Regular Inspection Table: Time Every operation Every 25 hours Every 25 hours...
  • Page 10 ② Cleaning the spark plug • Remove the spark plug; • Polish the electrode with emery paper or wire brush; • Adjust the electrode gap. ③ Cleaning the fuel filter • Remove the filter from fuel tank; • Clean it in solvent •...

  • Page 11: Storage Of Engine

    7. STORAGE OF ENGINE Should the engine be stored for a long period, Please do the following: ① Drain off the fuel in tank and oil in crankcase; ② Remove the spark plug, add about 2~3 cc. of engine oil into the cylinder, and reinstall the spark plug. Pull the recoil until you feel compression.

  • Page 12: Electric Diagram

    9. ELECTRIC DIAGRAM 10 10...
  • Page 20 AP192FBD Parts List Part No. Name Part No. Name 12020-E88F-0000 Bolt 15100-E90F-0000 Ignition coil assy 12500-E88F-600C Cylinder head cover assy B5789-06KG-025C Bolt 12002-E88F-0000 Gasket,cylinder head cover 15300-E88E-0100 Flywheel 14201-E88F-1000 15004-E88F-0000 Exhaust pipe Cooling fan 14434-E88F-0000 Rocker arm regulating nut 15003-E88F-0000 Starting flange 14432-E88F-0000 Rocker arm shaft...

  • Page 21: Warranty

    Contents will be shown on its relevant page as below: 2 Year Limited Warranty For the 1st year, A-iPOWER warrants all parts and service due to manufacturer's defects. For the 2nd year, A-iPOWER warrants all parts due to manufacturer's defects for the original owner when purchase proof provided.
  • Page 22 2014 2015 Central Standard Time...
  • Page 23 ENGINE ENGINE...
  • Page 27 El producto real puede ser diferente de la imagen mostrada GUARDE ESTE MANUAL PARA REFERENCIA FUTURA INSTRUCCIONES IMPORTANTES DE SEGURIDAD SE INCLUYEN EN ESTE MANUAL A-iPOWER Corp. CUSTOMER SERVICE 1477 E. Cedar St. #B, SERVICE CLIENTELE Ontario, CA 91761 SERVICIO AL CLIENTE U.S.A.
  • Page 28 CONTENIDOS 1. CONSEJOS DE SEGURIDAD ………………………………………. 2. ESPECIFICACIONES Y DESCRIPCIÓN DE LOS REPUESTOS…………............……….. 3. COMBUSTIBLE Y ACEITE DEL MOTOR………………………….. 4. PRE-INSPECCIÓN DE FUNCIONAMIENTO………………………. 5. ARRANQUE Y PARADA DEL MOTOR………………………..6. INSPECCIÓN Y MANTENIMIENTO………………………………..7.ALMACENAMIENTO DE MOTOR……………………………………. 8. SOLUCIÓN DE PROBLEMAS……………………………………….. 9.DIAGRAMA ELECTRICO……………………………………………..

  • Page 29: Consejos De Seguridad

    Este manual de operación oferta con los principales puntos de funcionamiento del motor. Si usted tiene alguna pregunta acerca de este manual y sugerencia, por favor llame al 1.855.888.3598 i email a support@a-ipower.com. Advertencia Este motor de gasolina de propósito general está diseñado para proporcionar un servicio seguro y confiable siempr que se opera de acuerdo con el Manual de Operación.

  • Page 30: Especificaciones Y Descripción De Los Repuestos

    2. ESPECIFICACIONES Y DESCRIPCIÓN DE LOS REPUESTOS 2-1. Especificaciones Modelo AP168FB AP170F AP188F AP192FBD Cilindro soltero Cilindro soltero Cilindro soltero Cilindro soltero 4.Sgolpes 4.Sgolpes 4.Sgolpes 4.Sgolpes Tipo de motor enfriamiento forzado enfriamiento forzado enfriamiento forzado enfriamiento forzado Diámetro y Golpe(mm×mm) 68×54...

  • Page 31: Combustible Y Aceite Del Motor

    3. COMBUSTIBLE Y ACEITE DEL MOTOR 3-1. Combustible · Utilice limpia, fresca, la gasolina sin plomo No mezcle el aceite con la gasolina. · No llene demasiado la gasolina al llenar el tanque de combustible. Nivel superior de combus ble ADVERDENCI A : ·...

  • Page 32: Pre-Inspección De Funcionamiento

    4. PRE-INSPECCIÓN DE FUNCIONAMIENTO 4-1. Inspección de combustible ·Hay gasolina en el tanque de combustible? · Se está utilizando gasolina usada · Es la tapa del tanque de combustible cerra correctamente ADVERDENCIA : Sé lo suficientemente cuidadoso de calor y las llamas al manipular el combustible. No hacerlo podría causar un incendio o una explosión 4-2.

  • Page 33: Arranque Y Parada Del Motor

    5. ARRANQUE Y PARADA DEL MOTOR 5-1. Arrancar el motor ADVERDENCIA: Antes de arrancar el motor, lea y entienda cuidadosamente las secciones“”CONSEJOS DE SEGURIDAD y “PRE- INSPECCIÓ N DE FUNCIONAMIENTO de este manual ① ② Abra la válvula de Gire el interruptor del motor en posición combustible "ON".
  • Page 34 ⑥ Después de arrancar el motor, gire gradualmente la palanca del estrangulador a posición "OPEN" y fijar la palanca del acelerador al Max. posición antes de la carga, calentar el motor aproximadamente 3 minutos. Palanca del obturador palanca del acelerador 5-2.

  • Page 35: Inspección Y Mantenimiento

    6. INSPECCIÓN Y MANTENIMIENTO 6-1. Inspección diaria y regular ADVERDENCIA: Las inspecciones diarias y regulares son importantes para asegurar la seguridad, correcto funcionamiento y uso de tiempo largo de motor. Hace referencia a la tabla de inspección regular en las inspecciones y mantenimiento. Tabla de inspección regular: Tiempo Cada operación Cada 25 horas Cada 25 horas Cada 100 horas...
  • Page 36 ② Limpiar la bujía • Remueve la bujía; • Pulir el electrodo con papel de lija o cepillo de alambre • Ajuste la distancia entre los electrodos ③ Limpiar el filtro de combustible • Retire el filtro a partir del tanque de combustible •...

  • Page 37: Almacenamiento De Motor

    • sin embargo Cuando el motor no arranca el combustible está fluyendo, reemplace el combustible con el nuevo. , llama A-iPower Products @ 1-855- Cuando el motor no arranca a pesar de las inspecciones anteriores 888-3598.

  • Page 38: Diagrama Electrico

    9. DIAGRAMA ELECTRICO combinación de interruptor Negro Gris Amarillo Rojo Blanco Verde Caja de control Rectificador Protecdor interruptor de motor motor de arranque Bobina de encendido relé de comenzar Batería Bujía Bobina de carga sensor de aceite Negro arillo interruptor de motor Verde Bobina de encendido Bujía...
  • Page 39 AP168FB DIAGRAMA EXPLOSIONADO DE REPUESTOS...
  • Page 40 AP168FB Lista de Repuestos PART No. Nombre Español PCS NO. PART No. Nombre Español B5789-06KG-012C tornillo de brida B848-010H-0000 arandela de aluminio 12500-E70F-220C conjunto de cabeza de cilindro 11100-E68F-0000 cárter 12002-E68F-1000 tubería de desagüe de gas sensor de aceite 15020-E68F-1100 14434-E88F-0000 tuerca de ajuste de pivote tornillo de brida...
  • Page 41 AP170F DIAGRAMA EXPLOSIONADO DE REPUESTOS...
  • Page 42 AP170F Lista de Repuestos PART No. Nombre Español PCS NO. PART No. Nombre Español B5789-06KG-012C B848-010H-0000 tornillo de brida arandela de aluminio 12500-E70F-220C conjunto de cabeza de cilindro 11100-E70F-0000 cárter 12002-E68F-1000 tubería de desagüe de gas 15020-E68F-1100 sensor de aceite...
  • Page 43 AP188F DIAGRAMA EXPLOSIONADO DE REPUESTOS...
  • Page 44 AP188F Lista de Repuestos PART No. Nombre Español PART No. Nombre Español 12020-E88F-0000 perno de brida de anormalidad B5789-12LG-016C tapón de drenaje 12500-E88F-600C conjunto de cabeza de cilindro B848-120H-0000 arandela de aluminio 12002-E88F-0000 tubería de desagüe de gas 11200-E88F-0000 Conjunto de la cubierta del cárter 14201-E88F-1000 tubería de desagüe de gas 15002-E68F-0000...
  • Page 45 AP192FBD DIAGRAMA EXPLOSIONADO DE REPUESTOS...
  • Page 46 AP192FBD Lista de Repuestos Part No. Nombre Español PCS No. Part No. Nombre Español 1 12020-E88F-0000 perno de brida de anormalidad 1 50 15100-E90F-0000 conjunto de bobina de encendido 2 12500-E88F-600C conjunto de cabeza de cilindro 1 51 B5789-06KG-025C tornillo de brida 3 12002-E88F-0000 tubería de desagüe de gas 1 52 15300-E88E-0100...

  • Page 47: Garantía

    GARANTÍA Los contenidos se muestran en su página correspondiente de la siguiente manera: 2 años de garantía limitada Para el primero año, A-iPower garantiza que todos los repuestos y servicio debido a los defectos de fábrica. Para el segundo año, A-iPower garantiza todos los repuestos debido a defectos de la fábrica para...
  • Page 48 2014 2015 Centro...
