Carel EW00AB 02 Series Quick Start Manual

+050001310 - rel. 1.0 date 13.09.2007
EW00AB*02*:
Access Point, comunicazione con Terminali/Sonde wireless del sistema Easy Way / Access Point, communication with EasyWay system wireless Terminals/Sensors

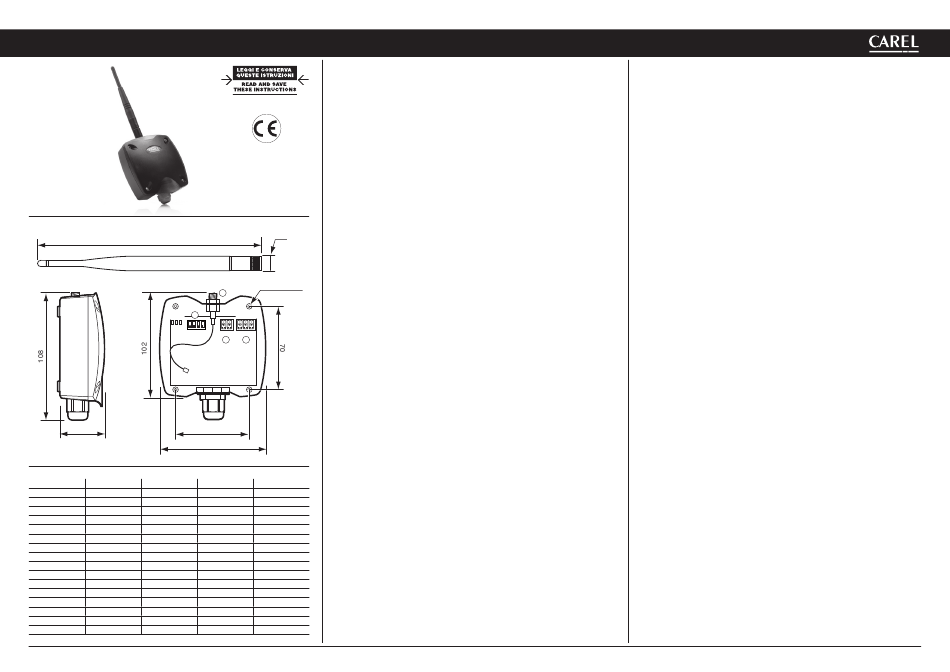

Dimensioni (mm)/Dimensions (mm)
190
3
L1 L2 L3
DIP: 1 2 3 4
40
Indirizzi per il supervisore
DIP 1 DIP 2 DIP 3 DIP 4
Off Off Off Off
On Off Off Off
Off On Off Off
On On Off Off
Off Off On Off
On Off On Off
Off On On Off
On On On Off
Off Off Off On
On Off Off On
Off On Off On
On On Off On
Off Off On On
On Off On On
Off On On On
On On On On
Caratteristiche generali
L'Access Point, controllo elettronico che fa parte del sistema "Easy Way" permette la comunicazione tra
dispositivi in protocollo CAREL (pCO sistema, plantVisor) e terminali (EW**T*), sensori (EW**S*) o
altri ripetitori (EW**R*) wireless.
Il prodotto può essere commercializzato in tutti i paesi della Comunità Europea.
Per tutti gli altri paesi si verifichi la Normativa vigente in relazione alle caratteristiche radio.
Installazione
• Fissare alla parete L'Access Point con il pressacavo verso il basso;
• collegare la rete RS485 al morsetto (4);
• avvitare l'antenna nell'apposito alloggio (2), orientarla in modo verticale rispetto al pavimento;
• collegare l'alimentazione al morsetto (1), facendo attenzione alle polarità indicate, nel caso di
alimentazione a tensione continua;
ATTENZIONE: Se si condivide la stessa alimentazione per più macchine, connettere lo stesso filo
del trasformatore sul morsetto "–" dell'alimentazione (1);
• Il dip switch (3) seleziona l'indirizzo per il supervisore della macchina. Si veda la tabella 1 per la
scelta dell'indirizzo e si imposti l'indirizzo desiderato;
13
ATTENZIONE: è possibile impostare l'indirizzo soltanto in questa fase. Qualsiasi modifica, quando è
impostato il canale, verrà ignorata. È possibile modificare l'indirizzo solo dopo aver re-inizializzato il
dispositivo (stato F Tab. 2);
• Acceso lo strumento si prema il tasto T1, si accendono L1 e L2, lo strumento sta ricercando un
canale libero per la comunicazione. Attendere circa una decina di secondi e L1 inizia a lampeggiare,
Fori di fissaggio
lo strumento è configurato ed è pronto all'accettazione di nuovi terminali, sensori o ripetitori;
2
Mounting holes
• Per associare un nuovo strumento si prema il tasto T1 i 3 led iniziano a lampeggiare simultaneamente,
l'Access Point è pronto per l'associazione di nuovi strumenti. Si consulti la documentazione degli altri
Rx- Rx+ GND
strumenti per conoscerne le modalità di associazione;
• quando viene associato un nuovo strumento come terminale o sensore i led si accendono in sequenza,
+ - - + G
questo significa che l'associazione è andata a buon fine e lo strumento è associato all'Access Point;
1 4
• Se i led non lampeggiano come indicato nelle fasi precedenti, oppure si sono eseguite delle
operazioni errate, si prema il tasto T1 per qualche secondo e l'Access Point viene re-inizializzato.
A questo punto si ripetano le operazioni descritte nelle fasi precedenti.
ATTENZIONE: Se lo strumento viene re-inizializzato tutti gli strumenti associati a lui vengono persi e
sarà necessaria una nuova annessione degli strumenti.
• Copia della dichiarazione di conformità può essere trovata al seguente indirizzo: http://www.carel.
com/carelcom/web/eng/mercati/condizionamento.tsp
50
Avvertenze generali
• Fissare il terminale nel posto desiderato tenendo in considerazione che si sta installando
94
un'apparecchiatura radio per cui sono necessari i seguenti semplici accorgimenti:
Fig. 1
- Evitare di racchiudere l'apparecchiatura tra due pareti metalliche;
- L'efficienza della trasmissione radio si riduce in presenza di ostacoli o in presenza di scaffalature
metalliche, o quant'altro possa ostacolare la ricezione dei segnali radio;
Indirizzo seriale
- Se il prodotto viene installato a muro, fissarlo su una parete murale piuttosto di una metallica,
non valido
questo permette una maggiore portata del segnale;
1
- Si tenga conto che la migliore posizione dell'Access Point è quella in cui è "visibile" dagli altri
2
dispositivi. Si consiglia quindi di posizionarlo in modo tale da ridurre il più possibile gli ostacoli;
3
4 - Come qualsiasi apparecchiatura radio, evitare di fissare l'Access Point in vicinanza di altri apparecchi
elettronici in modo da evitare interferenze;
5
6 • Evitare l'installazione dello strumento in ambienti che presentino le seguenti caratteristiche:
7 - forti vibrazioni o urti;
8
- esposizione a getti d'acqua;
9
- esposizione all'irraggiamento solare diretto e agli agenti atmosferici in genere;
10
- Qualora l'apparecchio venisse utilizzato in un modo non specificato dal costruttore, le protezioni
11
previste dall'apparecchio potrebbero essere compromesse.
12
13
14
15
Tab. 1

General features

The Access Point, an electronic controller that is part of the "Easy Way" system, ensures communi-
cation between devices with the CAREL protocol (pCO sistema, PlantVisor) and wireless terminals
(EW**T*), sensors (EW**S*) or other repeaters (EW**R*).
The product may be sold in all EU countries.
For all other countries, check the legislation in force with regards to the radio specifications.

Installation

• Fasten the Access Point to the wall with the cable gland facing downwards;
• connect the RS485 network to terminal (4);
• tighten the antenna in the special housing (2), position it vertically to the floor;
• connect the power supply to terminal (1), ensuring the polarity indicated for DC power supply;
IMPORTANT: If the same power supply is shared by more than one unit, connect the same wire
from the transformer to the "–" terminal of the power supply (1);
• The dipswitch (3) selects the unit supervisor address. See Table 1 for the selection and setting of the
address;
IMPORTANT: the address can only be set at this time. Any changes, when the channel has been
set, will be ignored. The address can only be changed after having re-initialised the device (status
F, Table 2);
• Once the device has been switched on, press button T1; L1 and L2 will come on, the device sear
ches for a free communication channel. Wait around ten seconds, then L1 starts flashing, the
device is configured and is ready to accept new terminals, sensors or repeaters;
• To connect a new instrument, press button T1; the 3 LEDs start flashing together, the Access Point is
ready for the connection of new instruments. See documents on the other instruments for details on
the connection procedure;
• when a new instrument (terminal or sensor) is connected, the LEDs come on in sequence, meaning
the connection procedure has been successful and the instrument is connected to the Access Point;
• If the LEDs do not flash as described in the previous points, or incorrect operations have been per
formed, press button T1 for a few seconds to re-initialise the Access Point. Then repeat the opera
tions described in the previous points.
IMPORTANT: If the device is re-initialised, all the connections will be lost and the instruments will
need to be connected again.
• A copy of the declaration of conformity is available at http://www.carel.com/carelcom/web/eng/
mercati/condizionamento.tsp

General warnings

• Fasten the unit in the desired position, considering that as the device being installed is a radio
device, the following simple rules must be observed:
- Avoid enclosing the appliance between two metal walls;
- The efficiency of radio transmission is reduced when there are obstacles, metal shelving or other
objects that may block the reception of the radio signals;
- If the product is wall-mounted, fasten it to a masonry wall rather than a metal wall, to improve
the range of the signal;
- Remember that the best position for the Access Point is one where it is "visible" to the other
devices. It should be positioned in such a way as to minimise any obstacles;
- Like all radio equipment, avoid installing the Access Point near other electronic appliances, so as
to avoid interference;
• Do not install the instruments in environments with the following characteristics:
- strong vibrations or knocks;
- exposure to water sprays;
- exposure to direct sunlight or the elements in general;
- If the appliance is used in a way that is not described by the manufacturer, the specified level of
protection may be affected.
