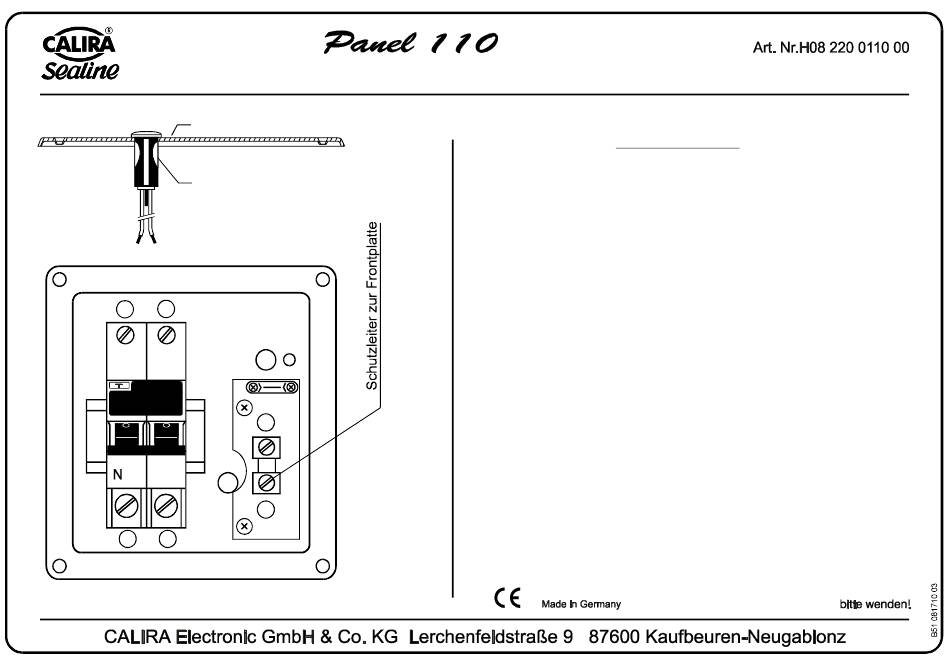

Anschlussplan
Frontplatte
Kontrollleuchte
2
4
6
5
1
3

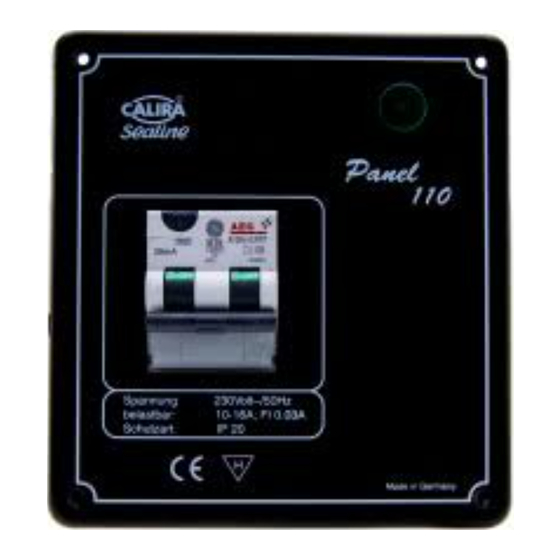

Landanschluß,
Schalterfunktion FI/LS
Einbauanleitung
1. An geeigneter, gut zugänglicher Stelle, möglichst in der Nähe des
230Volt Netz- Außeneinganges, Durchbruch gemäß umseitiger Skizze
anbringen. Die Skizze ist im Maßstab 1 : 1 gezeichnet und kann als
Schablone verwendet werden.
2. Frontplatte abnehmen.
Eingangs- und Ausgangskabel abmanteln (siehe Skizze) und durch
Öffnungen am Boden des Gehäuses führen. Kabelenden abisolieren
und Aderendhülsen aufdrücken. Kabelenden der Kontrollleuchte zum
Eingangskabel hinzunehmen.
3. Eingangskabel an die Klemmen 1 und 3, Ausgangskabel an 2 und 4
sowie beide Schutzleiterkabel an Klemme 5 anschließen
4. Zugentlastungsschellen auf der Rückseite des Gehäuses öffnen, Ein-
bzw. Ausgangskabel einlegen und festklemmen.
5. Kabel für Potentialausgleich (grün/gelb 4mm²) abisolieren, Aderend-
hülsen aufdrücken und durch Öffnung am Boden des Gehäuses füh-
ren. Zugentlastungsschelle öffnen, Kabel einlegen, an Klemme 6
anschließen und Zugentlastungsschelle wieder anziehen.
6. Frontplatte aufsetzen und Gerät mit beiliegenden Schrauben befesti-
gen. Liegen 230V am Eingang an, wird dies von der Kontrollleuchte
angezeigt.
7. Funktionsprüfung des "Personenschutz-Automaten" gemäß beilie-
gender Anleitung vornehmen.
