Malamis RX-Multi Manual

1. Especificaciones del RX-Multi

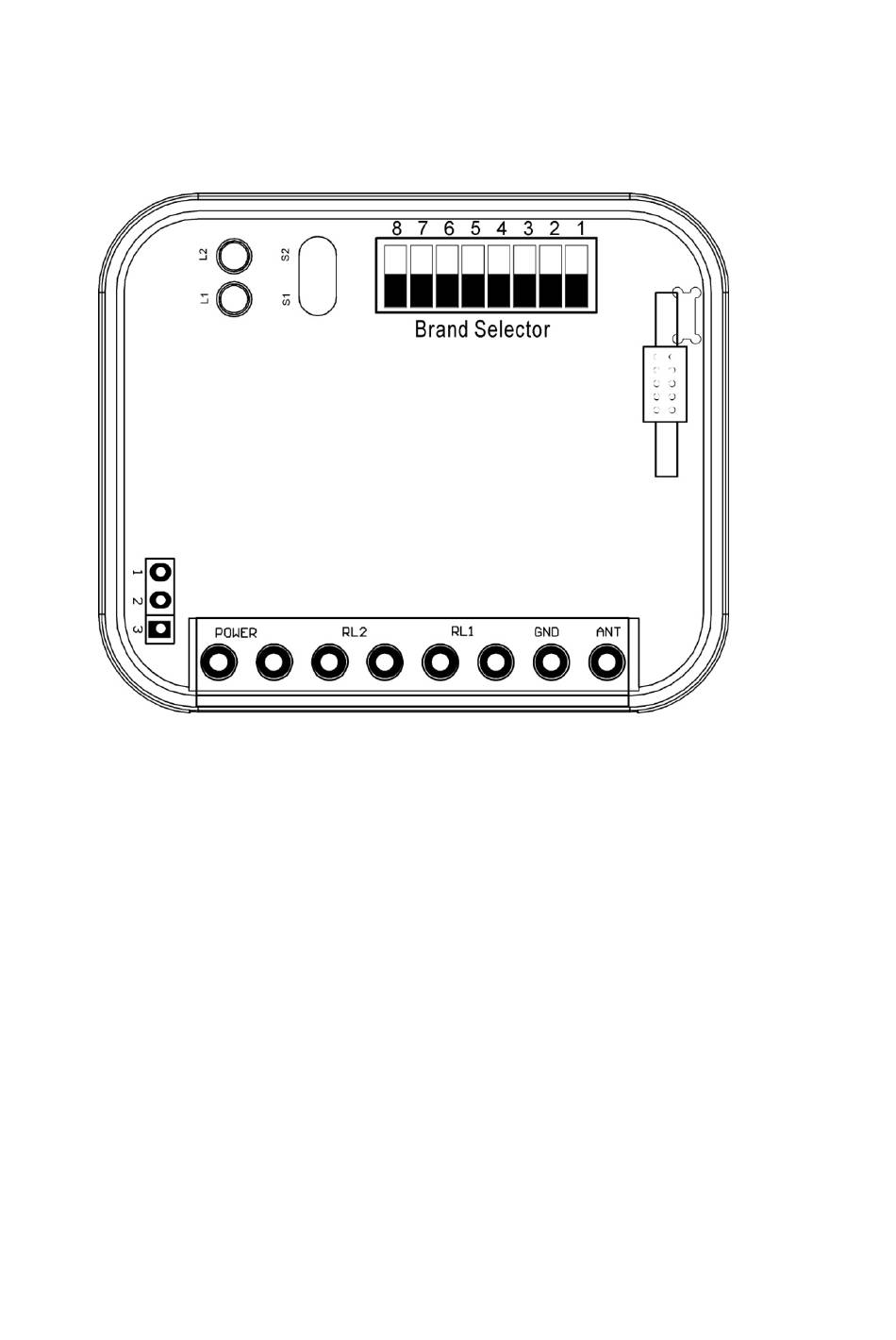

2. Selector de marca
Con el switch de 8dips, el usuario puede realizar diferentes combinaciones para las
diferentes marcas de mandos. La selección de la marca se especifica en la tabla 1.
3. Botón de grabación y LED
En el receptor RX-multi, hay dos canales independientes. Cada canal tiene dos botones
de grabación S1,S2
4. Selección de entrada de alimentación
El RX-multi puede trabajar con AC/DC 12V~30V. Sin embargo es mejor cambiar el jump
de acuerdo con la entrada de alimentación. Si la entrada es de más de 24V, acortar pin 2&3;
acortar 1&2 si la entrada es menor de 24V.
5. Tarjeta de Memoria
La tarjeta de memoria se puede extraer
6. Como grabar mandos y borrarlos.
Grabar un botón o un mando:
1. Primero, seleccionar la marca correcta del mando en el DIP switch;
2. Pulse el botón de programación, el LED se enciende. Pulse el botón en el mando, el
LED parpadea 4 veces, este botón se ha grabado en el RX-Multi correctamente.
3. Repita el paso 2 para otro botón.
Manual del New RX-Multi 300 to 868 MHz
