Alape WT.XS500.L Installation Instructions

Alape GmbH
Am Gräbicht 1-9
D-38644 Goslar
Postfach 1240
D-38602 Goslar
Tel +49(0)5321 558 0
Fax +49(0)5321 558 400
E-Mail info@alape.com
www.alape.com
Montageanleitung Waschtische / Waschplätze
Installation instructions washstands / washplaces
WT.XS500H.L WT.XS500.L
WT.XS500H.R WT.XS500.R

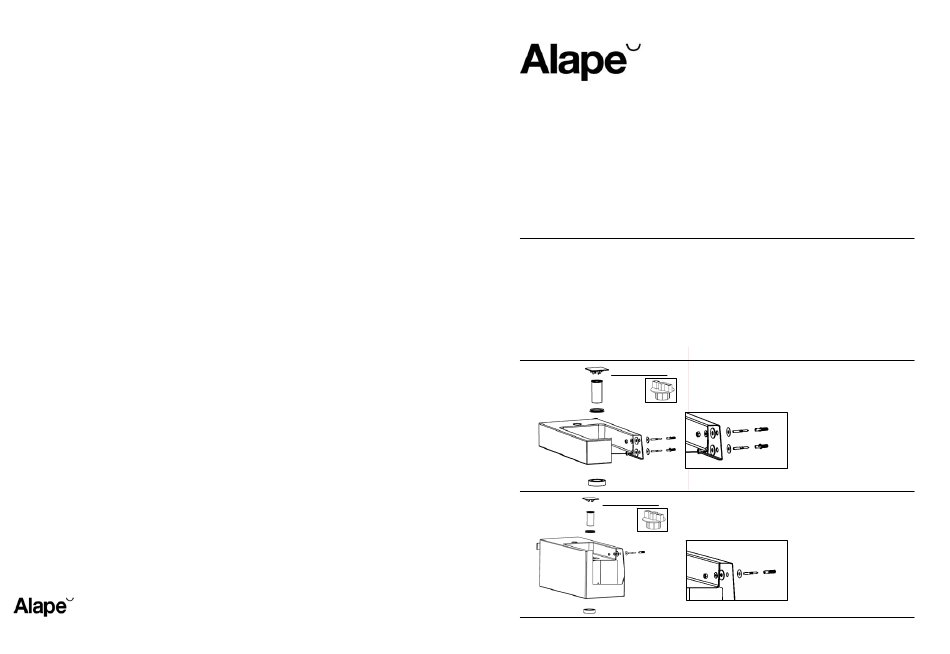

Schaftventil am Waschtisch/Waschplatz montieren und mit Hilfe des Montageschlüssels (7)
justieren.
Dübellöcher für Stockschrauben in die Wand bohren. Montage- und Anschlussmaße beachten,
(s. Innenseite). Dübel (1) und Stockschrauben (2) einsetzen. Waschtisch mit Mutter (6) und
Unterlegscheiben (3, 4, 5) an der Wand befestigen.
Please mount drain valve on the washstand/washplace and adjust drain valve by using the
installation wrench (7).
Drill holes into the wall for the dowels – see reverse for mounting and connection
measurements. Insert dowels (1) and wood-to-metal dowels (2). Secure washstand to wall
with nuts (6) and flat washers (3, 4, 5).
Waschtische/
washstands
7
5
6
Waschplätze/
washplaces
7
6
WP.XS1 WP.XS3
WP.XS2 WP.XS4
Armaturenmontage auf
Becken:
Verwendung der
Hahnloch-Unterlegscheibe
ist zwingend erforderlich!
3
1 Mounting of the fitting:
2
Use of the tap hole
4
washer is compulsory!
Armaturenmontage auf
Becken:
Verwendung der
Hahnloch-Unterlegscheibe
ist zwingend erforderlich!
Mounting of the fitting:
1 Use of the tap hole
3 2
5
washer is compulsory!
4
