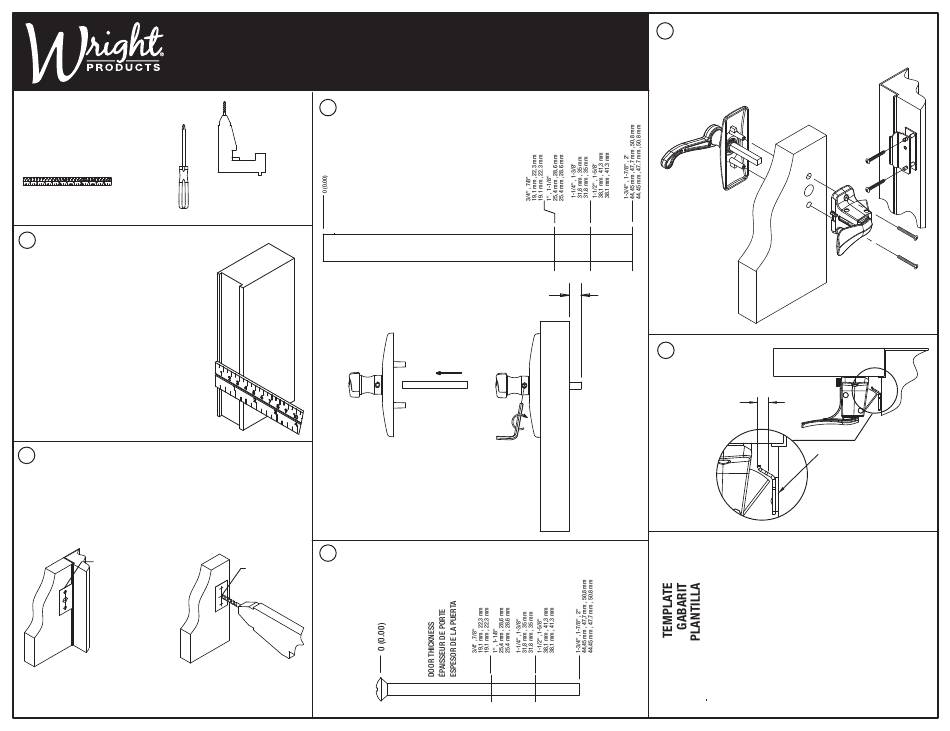

WRIGHT VGL025-555 Installation Instructions

NEW INSTALLATION INSTRUCTIONS FOR LATCH VGL025-555
INSTRUCTIONS POUR UNE NOUVELLE INSTALLATION DE VERROU VGL025-555
INSTRUCCIONES DE INSTALACIÓN NUEVA PARA CERROJO VGL025-555

TOOLS REQUIRED

OUTILS REQUIS
HERRAMIENTAS NECESARIAS
PHILLIPS
SCREWDIVER
TOURNEVIS
CRUCIFORME
RULER
DESATORNILLADOR
RÈGLE
DE CRUZ PHILLIPS
REGLA
1

DETERMINE DOOR THICKNESS

DÉTERMINER L'ÉPAISSEUR DE LA PORTE
DETERMINE EL ESPESOR DE LA PUERTA
2

DRILL INSTALLATION HOLES

CAUTION: LOCATE INSTALLATION SO THAT LATCH WILL NOT INTERFERE WITH ENTRANCE HARDWARE
PERCER LES TROUS DE MONTAGE
ATTENTION : CHOISIR L'EMPLACEMENT DE L'INSTALLATION POUR QUE LE VERROU N'INTERFÈRE PAS AVEC LE
MÉCANISME D'ENTRÉE
PERFORE LOS AGUJEROS DE INSTALACIÓN
PRECAUCIÓN: SITÚE LA INSTALACIÓN DE MANERA TAL QUE EL CERROJO NO INTERFIERA CON LOS HERRAJES
DE LA ENTRADA
2A 2B
PLACE DRILL TEMPLATE, TAPE TO
DOOR AND MARK HOLE CENTERS
METTRE EN PLACE LE GABARIT
DES TROUS À PERCER, LE COLLER
SUR LA PORTE ET MARQUER LE
CENTRE DE CHACUN DES TROUS
SITÚE LA PLANTILLA DE LOS
AGUJEROS, PÉGUELA A LA PUERTA
Y MARQUE LOS CENTROS DE LOS
AGUJEROS
3
SPINDLE CHART & INSTALLATION
TABLEAU DES SPÉCIFICATIONS DE TIGES ET INSTALLATION
CUADRO DE HUSOS E INSTALACIÓN
5/16" & 1/2" DRILL BITS
MÈCHES DE 7.9 mm ET 12.7 mm
TALADRO Y BROCAS DE
7.9 mm Y 12.7 mm
4

SCREW SELECTION CHART

TABLEAU DE SÉLECTION DES VIS
DRILL HOLES
PERCER LES TROUS
CUADRO DE SELECCIÓN DE TORNILLOS
PERFORE LOS AGUJEROS
3/8"
9,53 mm
9.53 mm
OUTSIDE DOOR FACE
FACE EXTÉRIEURE DE LA PORTE
CARA EXTERIOR DE LA PUERTA
6-32 THD

ASSEMBLE DOOR LATCH

5
ASSEMBLER LE VERROU DE PORTE
ENSAMBLE EL CERROJO DE LA PUERTA
6
Verify Strike
DOOR
VÉRIFIER LA GÂCHE
PORTE
PUERTA
VERIFIQUE LA PLACA
HEMBRA
1/4"
6,35 mm
6.35 mm
Shim Strike If Necessary
INSÉRER DES CALES SI NÉCESSAIRE
EN CASO NECESARIO, COLOQUE
CALZAS BAJO LA PLACA HEMBRA
Call Customer Care
at 1-800-562-5625
for drill template.
