Goobay 58970 User Manual

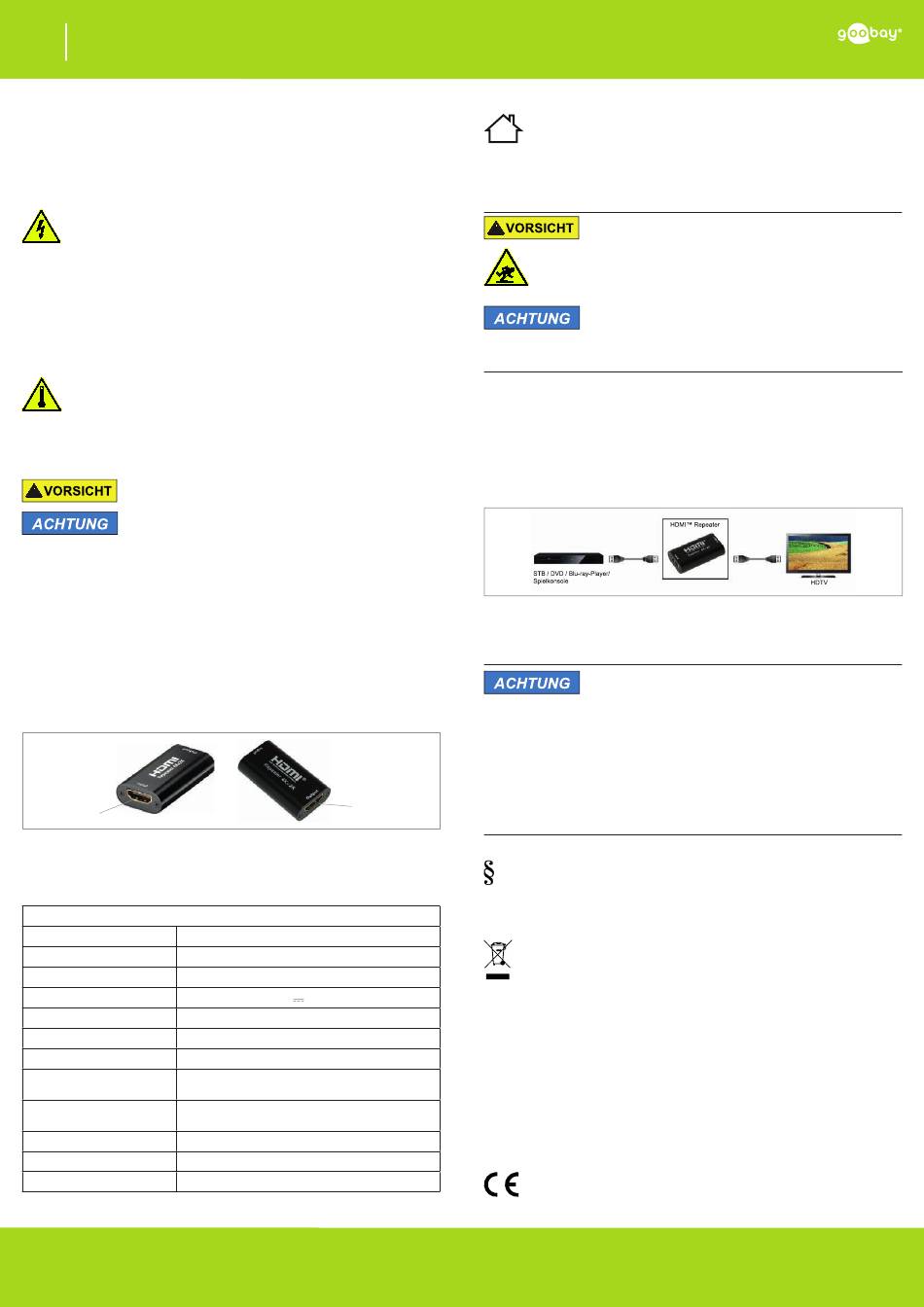

DE Betriebsanleitung
HDMI™- 4K2K Repeater
1 Sicherheitshinweise
1.1 Allgemein
• Betriebsanleitung vollständig und sorgfältig vor Gebrauch lesen.
Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige
Hinweise zum korrekten Gebrauch.
• Betriebsanleitung aufbewahren.
Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des
Produktes verfügbar sein.
Stromschlaggefahr:
• Öffnen Sie niemals das Gehäuse.
• Modifizieren Sie Produkt und Zubehör nicht.
• Schließen Sie Anschlüsse und Schaltkreise nicht kurz.
• Benutzen Sie Produkt, Produktteile und Zubehör nur in ein-
wandfreiem Zustand.
Ein defektes Gerät darf nicht in Betrieb genommen werden, sondern
muss sofort vom Netz getrennt und gegen unbeabsichtigte Weiterbe
nutzung gesichert werden.
Zielgruppeninformationen:
Nicht für Kinder geeignet.
• Sichern Sie Verpackung, Kleinteile und Dämmmaterial gegen
unbeabsichtigte Benutzung.
Hitzestau:
• Decken Sie das Produkt nicht ab.
• Halten Sie um das gesamte System ausreichend Freiraum, um
eine gute Belüftung aller Geräte zu gewährleisten und Beschädi-
gungen zu vermeiden.
1.2 Warnstufen
Warnung vor Gefahren, die bei Missachtung der Sicherheits-
hinweise zu Verletzungen führen können.
Warnung vor Gefahren, die bei Missachtung der Hinweise zu
Sachschäden führen können.
2 Beschreibung und Funktion
2.1 Produkt
Der HDMI™-4K2K-Repeater bereitet ein eingehendes HDMI™-Signal durch Deko-
dierung und Neukodierung auf und vergrößert damit die Reichweite des Signals bis
zu einer max. Kabellänge von 40 m.
• Benötigt keine zusätzliche Software-Installation
• Einfache Installation und Bedienung
2.2 Lieferumfang
HDMI™-4K2K-Repeater, Betriebsanleitung
2.3 Bedienelemente und Teile
1
Fig. 1: Bedienelemente
1 HDMI™-Eingang
2.4 Technische Daten
HDMI™™-4K2K-Repeater
Artikel-Nr.
Eingang
Ausgang
Eingangsspannung
HDMI™-Datenrate
Betriebsfrequenzbereich
Interlaced
Progressive
3D, 4Kx2K (abhängig vom HDMI™-Kabel, Monitor
Audioformate
Betriebstemperaturbereich
Maße
Gewicht
Tab. 1: Technische Daten
REV2017-10-9
V1.1
2
2 HDMI™-Ausgang
58970
1 x HDMI™
1 x HDMI™
5 V , 0,6 A
3,4 Gbit/s (Single Link)
bis zu 340 MHz
480i @ 60 Hz, 576i @ 50 Hz, 1080i @ 50 Hz
480p @ 60 Hz, 1080p @ 24/25/30/50/60 Hz,
2160p @ 30 Hz
und dem verwendeten System)
0 ~ +70 °C
51 x 28 x 13 mm
21 g
3 Bestimmungsgemäßer Gebrauch
Eine andere Verwendung als in Kapitel Beschreibung und Funktion
beschrieben, ist nicht zugelassen. Dieses Produkt darf nur in trockenen
Innenräumen benutzt werden. Das Nichtbeachten und Nichteinhalten
dieser Bestimmungen und der Sicherheitshinweise können zu schwe-
ren Unfällen und Schäden an Personen und Sachen führen.
4 Anschluss
Verletzungsgefahr durch Stolpern und Sturz
• Achten Sie darauf, dass das Anschlusskabel so verlegt wird,
dass es niemanden behindert und nicht beschädigt wird.
• Installieren Sie das Produkt und die daran befestigten Geräte so,
dass keine Personen oder Sachen z.B.durch Herabstürzen oder
Stolpern verletzt oder beschädigt werden können.
Sachschäden durch falsches Platzieren und falsche
Spannungsversorgung
• Platzieren Sie das Produkt nur auf einer ebenen und rutschfesten
Unterlage.
• Trennen und verbinden Sie Kabel mit Vorsicht.
1. Kontrollieren Sie den Lieferumfang auf Vollständigkeit und
Unversehrtheit.
2. Vergleichen Sie die technischen Daten aller zu verwenden-
den Geräte und stellen Sie die Kompatibilität sicher.
3. Schließen Sie das Quellgerät an den Eingang (1) des
HDMI™-4K2K-Repeaters an.
4. Schließen Sie das Ausgangsgerät, z.B. HDTV, an den Ausgang (2)
des HDMI™-4K2K-Repeaters an.
5. Trennen Sie alle Kabelverbindungen, wenn diese nicht benutzt
werden.
Fig. 2: Anschluss
5 Wartung, Pflege, Lagerung und Transport
Die Produkte sind wartungsfrei.
Sachschäden
• Nur ein trockenes und weiches Tuch zum Reinigen verwenden.
• Keine Reinigungsmittel und Chemikalien verwenden.
• Kühl und trocken lagern.
• Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und
in trockener und staubgeschützter Umgebung lagern.
• Originalverpackung für den Transport aufheben und verwenden.
• Vermeiden Sie extreme Belastungen wie Hitze und Kälte, Nässe
und direkte Sonneneinstrahlung, Mikrowellen sowie Vibrationen
und mechanischen Druck.
• Wenden Sie sich bei Fragen, Defekten, mechanischen Beschä-
digungen, Störungen und anderen nicht durch die Begleitdoku-
mentation behebbaren Probleme, an den Händler oder Hersteller.
6 Haftungshinweis
• Druckfehler und Änderungen an Produkt, Verpackung oder
Produktdokumentation behalten wir uns vor.
• Beachten Sie unsere Garantiebedingungen. Diese können Sie in
aktueller Form unter den genannten Kontaktdaten anfragen.
7 Entsorgungshinweise
Elektrische und elektronische Geräte dürfen nach der europäischen
WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren
Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung
zugeführt werden, weil giftige und gefährliche Bestandteile bei unsach-
gemäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädigen
können.
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) ver
pflichtet, elektrische und elektronische Geräte am Ende ihrer
Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür
eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben.
Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf
dem Produkt, der Betriebsanleitung oder/und der Verpackung weist
auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwer
tung und Entsorgung von Altgeräten leisten Sie einen wichtigen Bei-
trag zum Schutz unserer Umwelt.
WEEE Nr.: 82898622
8 EU-Konformitätserklärung
Mit dem CE Zeichen erklärt Goobay
Wentronic GmbH, dass das Produkt die grundlegenden Anforderungen
und Richtlinien der europäischen Bestimmungen erfüllt.
- 1 -
58970
, eine registrierte Handelsmarke der
®
Goobay
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
®
