6.2.3. Betriebsarten Dauerbetrieb und Fernbedienung

Ab Werk befindet sich der IQ Com in der Betriebsart Dauerbetrieb. Befindet sich der IQ Com in
der Betriebsart Dauerbetrieb, wird die Hochspannung am Ausgang des Generators
zugeschaltet, wenn folgende Bedingungen erfüllt sind:
- der IQ Com muss in Betrieb (Run) sein
- es muss ein Sollwert festgelegt worden sein.
Der IQ Com kann in zwei Betriebsarten des Typs Fernbedienung betrieben werden:
- Über den Eingang Fernbedienung am Maschinenanschluss des IQ Easy Manager.
„Quelle Fernbedienung Ein/Aus" muss auf „Eingang Fernbedienung 1" eingestellt sein
(Abbildung 8) und „Eingang Analog-Fernbedienung aktivieren" muss auf „Aus" eingestellt
sein (Abbildung 9). Der IQ Com kann nun über den Eingang „Fernbedienung Ein/Aus"
des Managers gesteuert werden.
- Über den Eingang Schnellfernbedienung am SPS-Anschluss des IQ Com. „Quelle
Fernbedienung Ein/Aus" muss auf „Eingang Fernbedienung 1" eingestellt sein
(Abbildung 8) und „Eingang Analog-Fernbedienung aktivieren" muss auf „Ein" eingestellt
sein (Abbildung 9). Der IQ Com kann nun über den Eingang „Fernbedienung Ein/Aus"
des SPS-Anschlusses des IQ Com gesteuert werden.
Befindet sich der IQ Com in der Betriebsart Fernbedienung, wird die Hochspannung am
Ausgang des Generators zugeschaltet, wenn folgende Bedingungen erfüllt sind:
- der IQ Com muss in Betrieb (Run) sein
- es muss ein Sollwert festgelegt worden sein
- es muss ein Signal „Fernbedienung Ein" eingehen
Weitere Informationen zum Signal „Fernbedienung Ein/Aus" können Sie der
Bedienungsanleitung des Manager IQ Easy entnehmen.
6.2.4. Sollwertschwelle (nur Betriebsarten Fernbedienung und VC)
Ist die Fernbedienung auf „AUS" eingestellt, dient der Parameter „Sollwertschwelle" (Abbildung
7) der Einstellung der gewünschten Ausgangsspannung. Hiermit kann mithilfe des
Eingangssignals Fernbedienung Ein/Aus zwischen zwei Sollwerten geschaltet werden. Ab
Werk ist die „Sollwertschwelle" auf 0 kV festgelegt (= keine Ausgangsspannung bei
Fernbedienung Aus).

6.2.5. Ladeimpuls Einzelladung (nur Betriebsart Fernbedienung)

Der Parameter „Ladeimpuls Einzelladung" (Abbildung 9) regelt, dass die Hochspannung am
Ausgang des Generators nach Erhalt des Signals „Fernbedienung Ein" für eine feste
IQComGeneratorConverter_UM_9752103110_NL_D_GB_F_V1_0

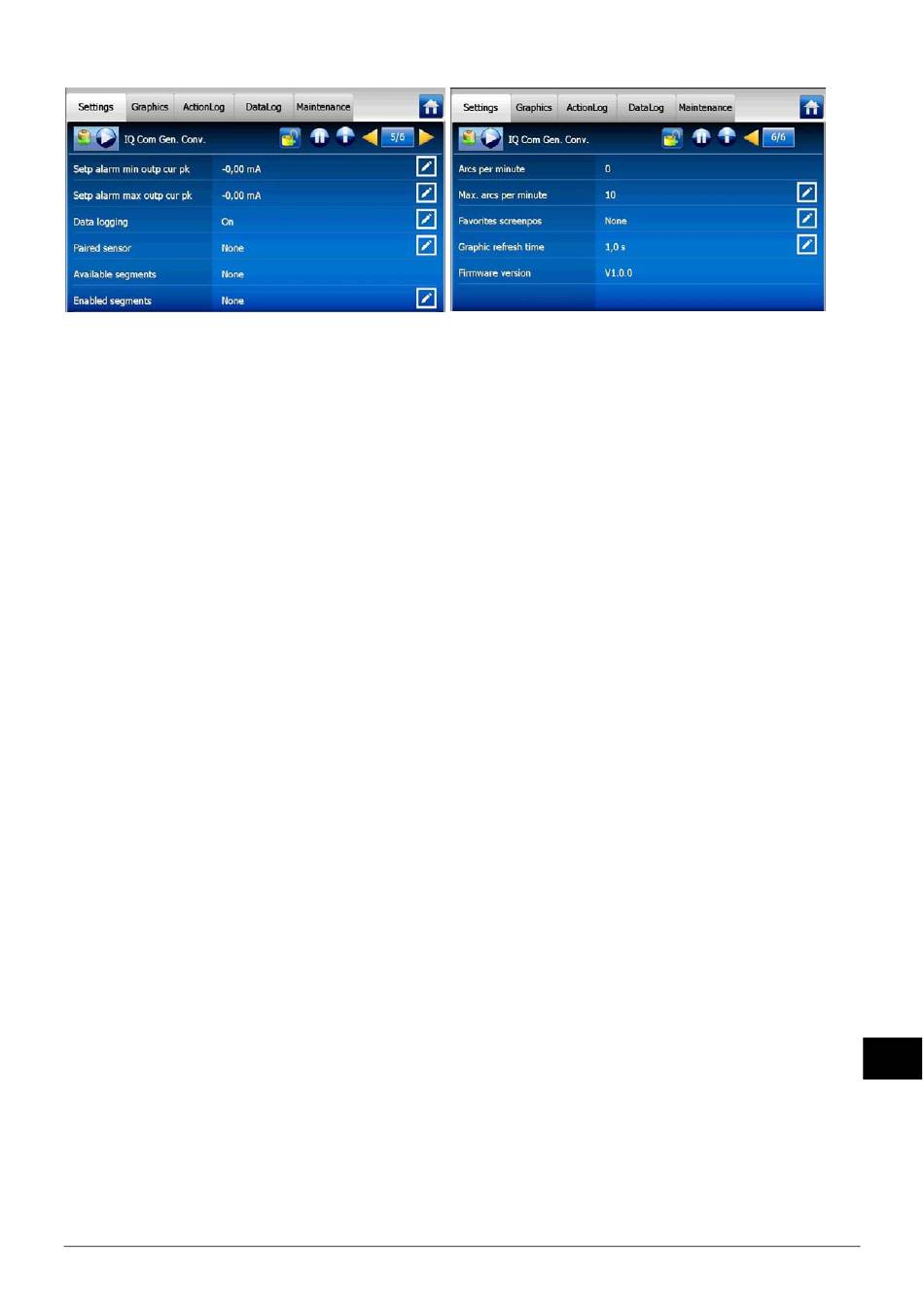

Abbildung 13.
