SIRIUS

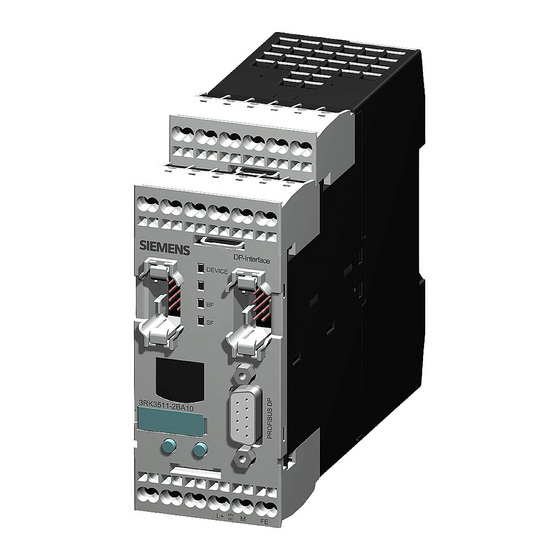

MSS DP-Interface-Modul
Betriebsanleitung
Vor der Installation, dem Betrieb oder der Wartung des Geräts muss diese
Anleitung gelesen und verstanden werden.
GEFAHR
!
Gefährliche Spannung.
Lebensgefahr oder schwere Verletzungsgefahr.
Vor Beginn der Arbeiten Anlage und Gerät spannungsfrei schalten.
VORSICHT
Eine sichere Gerätefunktion ist nur mit zertifizierten Komponenten gewährleistet!
Unter Berücksichtigung der Umgebungsbedingungen müssen die Geräte in
Schaltschränke der Schutzart IP32, IP43 und IP54 eingebaut werden
Wichtiger Hinweis
Die hier beschriebenen Produkte wurden entwickelt, um als Teil einer Gesamt-
anlage oder Maschine sicherheitsgerichtete Funktionen zu übernehmen. Ein
komplettes sicherheitsgerichtetes System enthält in der Regel Sensoren, Aus-
werteeinheiten, Meldegeräte und Konzepte für sichere Abschaltungen. Es liegt
im Verantwortungsbereich des Herstellers einer Anlage oder Maschine die kor-
rekte Gesamtfunktion sicherzustellen. Die SIEMENS AG, ihre Niederlassungen
und Beteiligungsgesellschaften (im Folgenden "SIEMENS") sind nicht in der
Lage, alle Eigenschaften einer Gesamtanlage oder Maschine, die nicht durch
SIEMENS konzipiert wurde, zu garantieren.
SIEMENS übernimmt auch keine Haftung für Empfehlungen, die durch die nach-
folgende Beschreibung gegeben bzw. impliziert werden. Aufgrund der nachfol-
genden Beschreibung können keine neuen, über die allgemeinen SIEMENS-
Lieferbedingungen hinausgehenden, Garantie-, Gewährleistungs- oder Haf-
tungsansprüche abgeleitet werden.
Anwendungsbereich
Das DP-Interface stellt ein Erweiterungsgerät für die MSS-Basisgeräte dar. Es
ermöglicht die Kommunikation von MSS-Basisgeräten mit speicherprogrammier-
baren Steuerungen über PROFIBUS DP. Das DP-Interface ist nicht fehlersicher,
dies bedeutet, DP-Interface überträgt die Informationen nur mit der Sicherheit,
die auch mit anderen PROFIBUS-Baugruppen erzielt werden können. Es ist also
eine "unsichere" Übertragung.
Montage
Befestigungen
Bild Ia: Schraubmontage
Bild Ib Montage auf Hutschiene (1)
Demontage von Hutschiene (2)
Maßbilder (Bild II)
3RK3511-1BA10 DP-Interface-Modul mit Schraubklemme
3RK3511-2BA10 DP-Interface-Modul mit Federzugklemme
Anschließen
Verwenden Sie als Stromversorgung ein Netzteil nach IEC 60536
Schutzklasse III (SELV oder PELV)!
Stecker und Klemmen (Bild III)
PROFIBUS DB (9-pol. D-Sub)
Steckerbelegung nach EN 50170
X1 Stecker zum Anschluss an einen PC
X2 Stecker zum Anschluss an ein MSS-Grundgerät Stecker X1
L+ DC 24 V
M Masse für DC 24 V
FE Funktionserde
Bild IV: Anschließen der Federzugklemmen
Bild V: Anschlussquerschnitte und Anzugsmomente
Bild VI: Anschließen der Flachbandkabel
Bild VII: Auswechseln der abnehmbaren Klemmenblöcke
(z. B. bei Gerätetausch)
Weitere Informationen:
GWA 4NEB 926 2538-10 DS 02
Bestell-Nr.: 3RK1703-3WB15-1AA1
Projektieren
Mit der GSD-Datei erfolgt die Anbindung des DP-Interface als DP-Slave im
Engineering Tool für den PROFIBUS-Master.
Mit dem Engineering Tool "Modular Safety System ES" wird das DP-Interface im
MSS-System projektiert.
Es müssen die Projektierungen in beiden Engineering Tools vorgenommen wer-
den und diese müssen zueinander passen.
Einzelheiten zur Projektierung sind im Handbuch beschrieben. Das Handbuch
steht unter dem unten angegebenen Internet Link zum Download bereit.
Technische Daten
Bemessungsbetriebsspannung (PELV) nach
IEC 61131-2
Gesamtstromaufnahme
Schutzart
Gewicht
Abmessungen in mm (H x B x T)
Umgebungstemperatur T
Lagertemperatur T
LED-Anzeigen
Blinken: 0,5 Hz (Verhältnis 1:1)
Meldungen am Display
RUN
DPXXX
STOP
DPXXX
WAIT
SF
SB
SF
DEV
BF
DPXXX
BF
CFG
BF
PRM
MENU
XXX
http://support.automation.siemens.com/WW/view/de/26493228 (deutsch)
http://support.automation.siemens.com/WW/view/en/26493228 (englisch)
http://support.automation.siemens.com/WW/view/fr/26493228 (französisch)
a
s
Aus Keine Spannung
Grün Gerät OK
Grün blinkend Gerät ist in der Hochlaufphase
Rot/Grün blinkend Gerät defekt
Rot Gerät defekt
Aus PROFIBUS Buskommunikation OK
Rot PROFIBUS-Fehler, z. B. falsche PROFIBUS-
Adresse (DP-Interface Modul wird nicht angespro-
chen)
Rot blinkend PROFIBUS Parametrier- / Konfigurationsfehler
Aus Kein Sammelfehler
Rot Sammelfehler (Kommunikationsfehler zum
Basisgerät, ...)
Alle LEDs an Selbsttest bei Neustart
Kein Fehler, alles OK
Stop des Anwenderprogramms der CPU
Gerät ist in Hochlaufphase
Systembus-Fehler oder Kommunikationsabbruch zum Basisgerät
Gerätefehler DP-Interface
Bus Fault, PROFIBUS-DP-Fehler
PROFIBUS-DP-Fehler (Konfigurationsfehler)
PROFIBUS-DP-Fehler (Parametrierfehler)
Hauptmenü, Auswahl eines Untermenüs
Eingestellte PROFIBUS-Adresse
3RK3511-1BA10
3RK3511-2BA10
Deutsch
DC 24 V ±15 %
≤100 mA
IP20
ca. 270 g
111/113 x 45 x 124
0 °C bis +60 °C
–40 °C bis +85 °C
